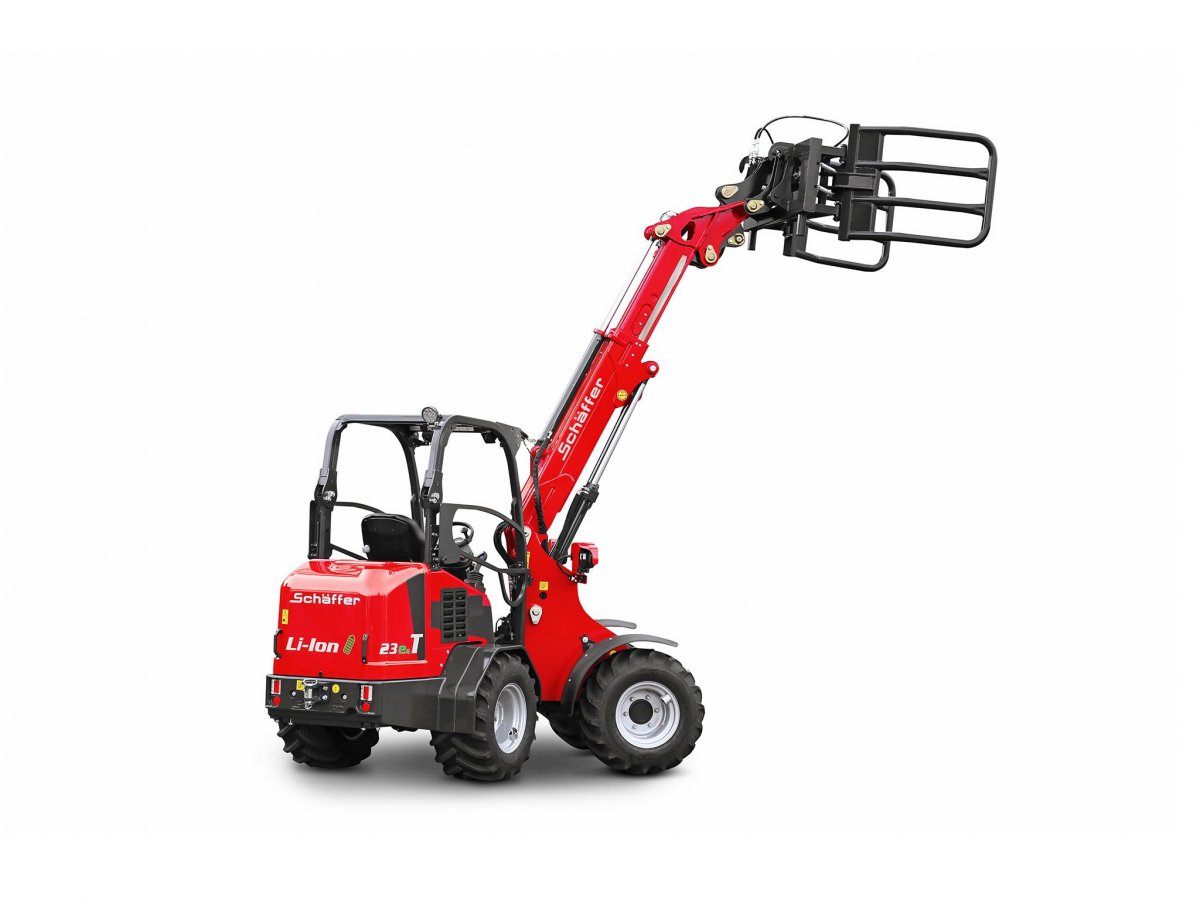

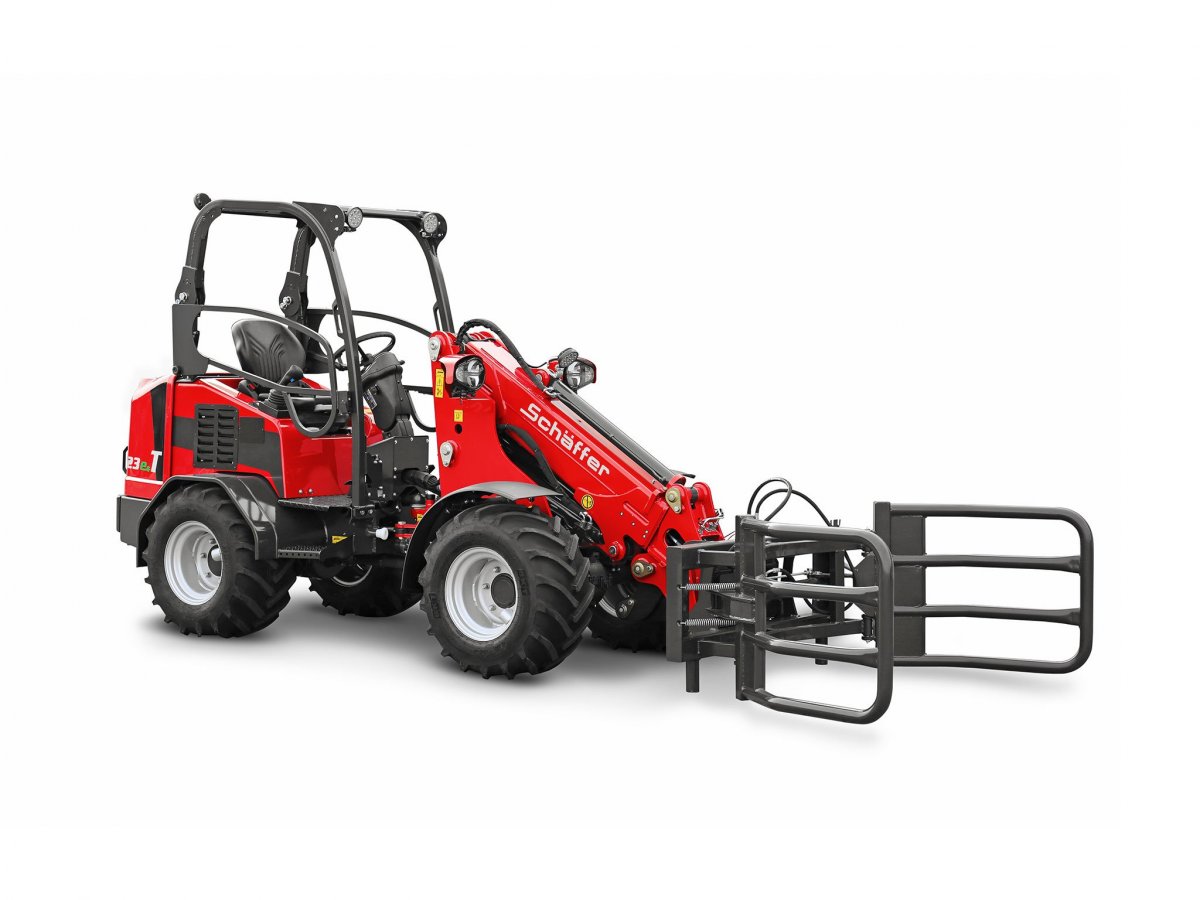

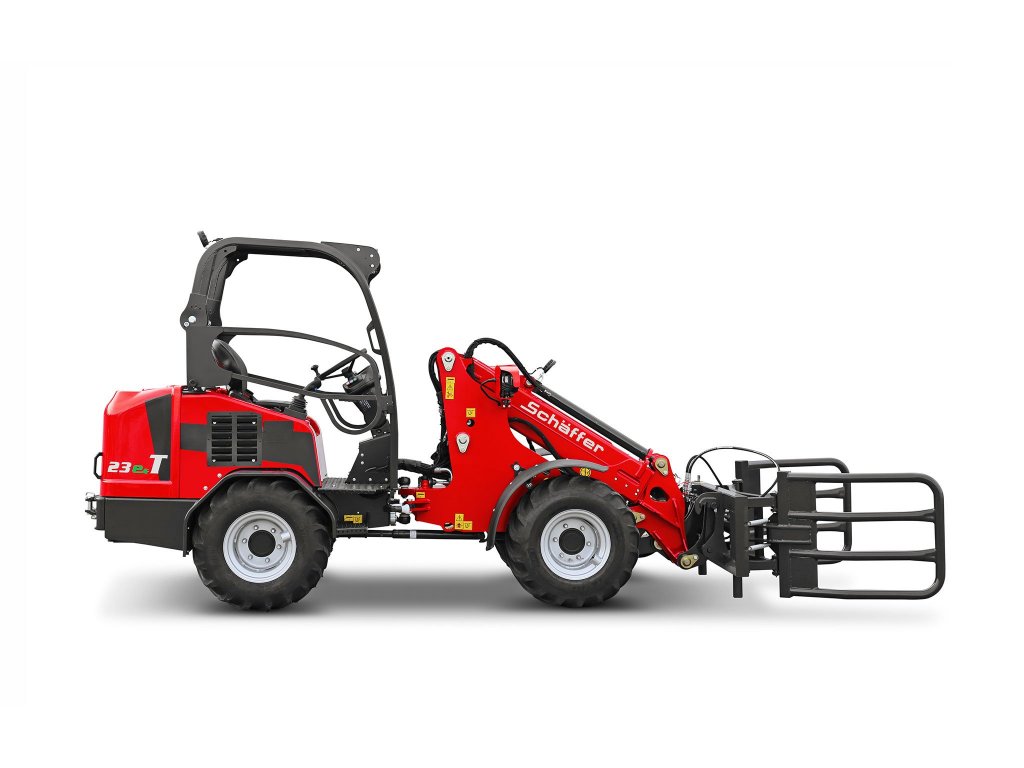

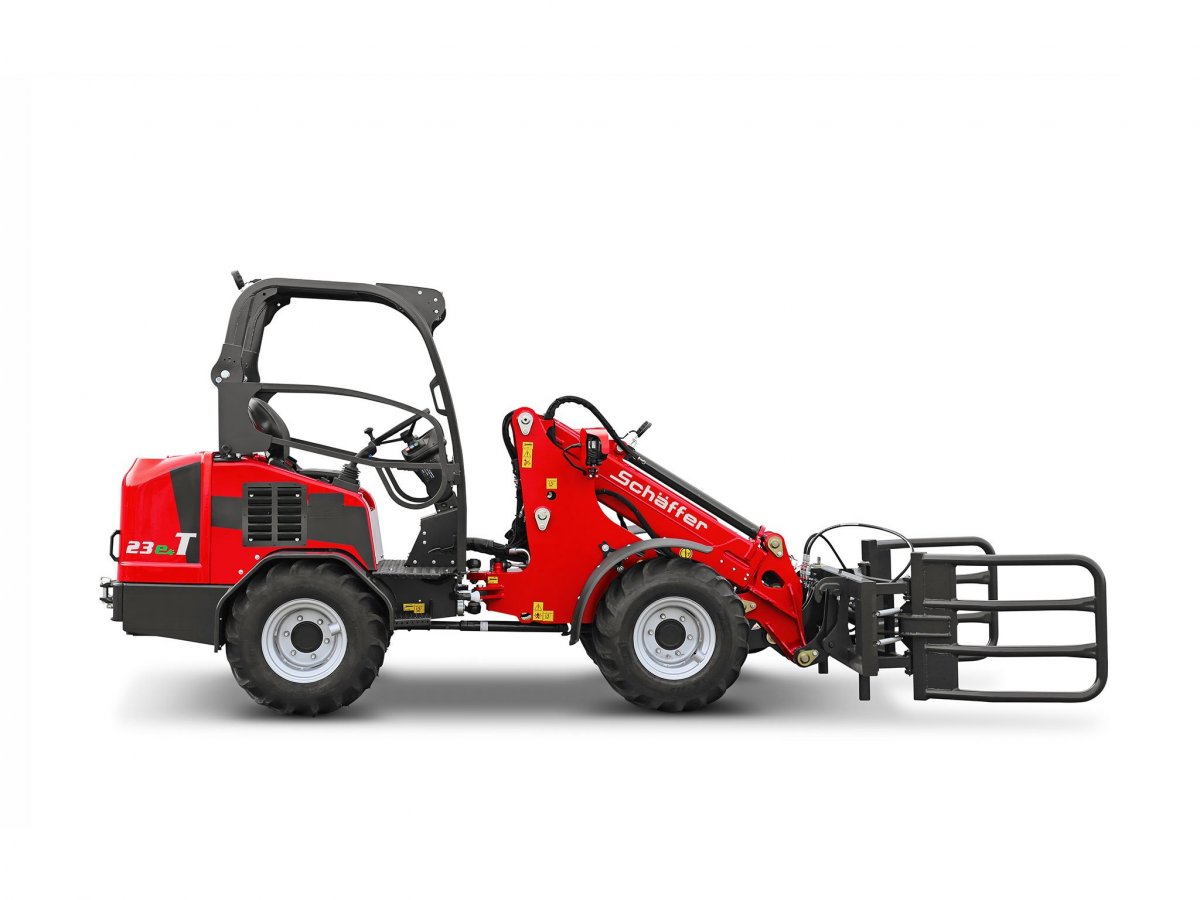

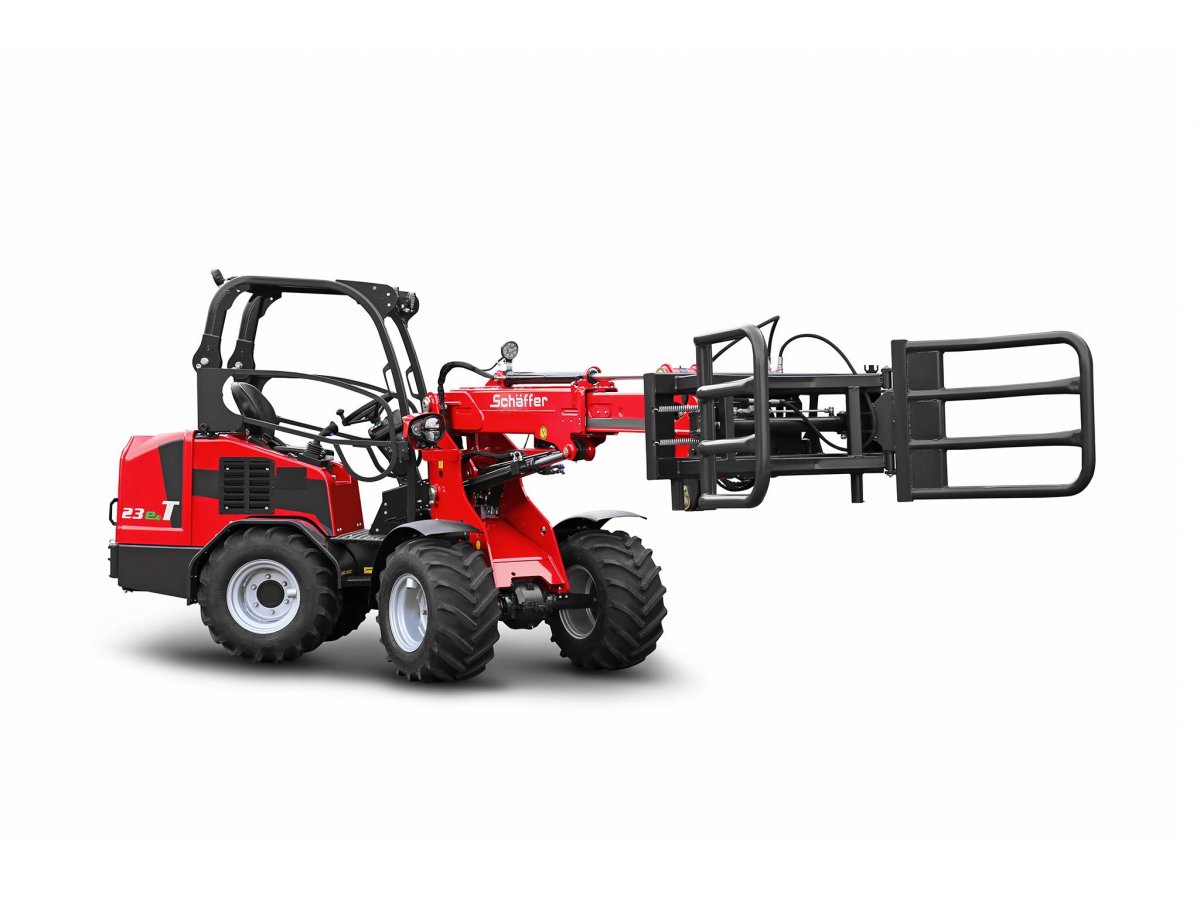

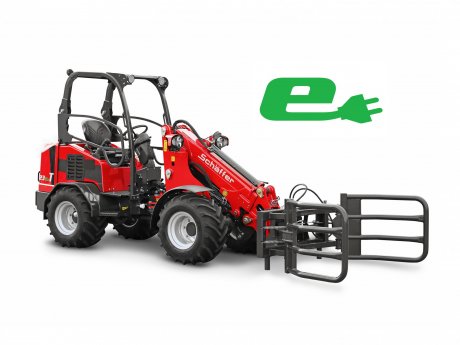

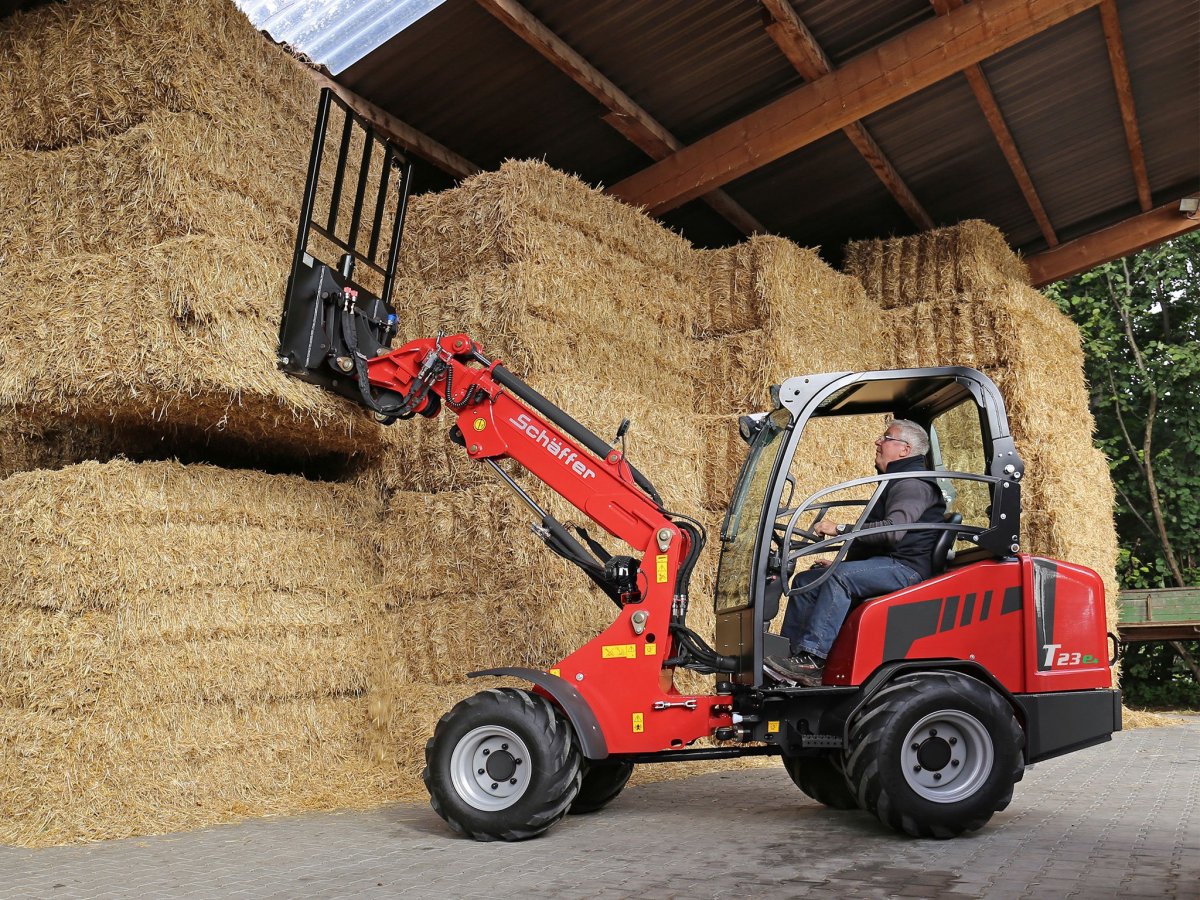

Schäffer 23e T

Základní výbava a rozměry

MOTOR

-       elektromotor - pojezd 21 kW ; elektromotor - pracovní hydraulika - 9,7 kW

-       řazení směru pojezdu na joysticku

-       funkce Hill-Hold – aretace stroje při zastavení na svahu, rekuperace energie

POJEZD

-       rychlost 0 - 20 km/h s ECO módem

-       originální planetové nápravy Schäffer, široké provedení

-       pneumatiky 31x15.5-15 AS 6-děrový disk , ET 0 (šířka stroje 1500 mm)

-       bezúdržbový kyvný centrální kloub

-       bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací

HYDRAULIKA

-       zubové čerpadlo s dodávkou oleje 42 l/min

-       připojení 3. hydraulické fce 2 rychlospojky - elektricky ovládaná, el. odtlakování rychlospojek

-       plně hydraulické kloubové řízení

-       kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru

-       hydraulický válec naklápění nářadí integrován v teleskopickém rameni

MÍSTO OBSLUHY

-       ochranná stříška/kabina, schválena podle ROPS/FOPS, boční rámy otvírané nahoru

-       výška: stříška - 2190 mm, kabina - 2140 mm

-       komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad

-       joystick s přepínačem směru jízdy

-       pracovní světla verze se stříškou: 1x LED přední na teleskopu

-       pracovní světla verze s kabinou: LED 2x přední, 1x zadní

-       stavitelný sloupek řízení, počítadlo Mth, ukazatel stavu baterie

OSTATNÍ

-       rychloupínací systém pro pr. nářadí - typ SWH hydraulické zajištění, odpojovač baterie

-       zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 100 kg

-       široký zadní podvozek, široké blatníky, čidlo přítomnosti obsluhy, odpojovač baterie

-       integrovaná nabíječka na stroji - 3kW / 230V / 16A - čas nabíjení baterie na 80% - 8 hod

Rozměry

(A) Rozvor: 1 870 mm

(B) Délka podvozku: 3 900 mm

(C) Celková délka se standardní lopatou: 4 700 mm

(D) Hloubka kopání: 90 mm

(E) Dosah: 1 570 mm

(F) Otočný bod, teleskopické rameno zasunuté: 3 100 mm

(G) Nakládací výška s paletovými vidlemi: 3 470 mm

(H) Max. výsypná výška: 3 010 mm

(I) Výška přední části: 1 580 mm

(J) Šířka výsypu: 820 mm

(K) Výška sedáku: 1 160 mm

(L) Výška ochranné střechy: 2 190 mm

(L) Výška kabiny: 2 140 mm

(M) Max. otočný bod lopaty: 3 720 mm

(N) Celková šířka / možnost: 1 500 / 1 410 - 1 590 mm

(O) Vnitřní poloměr otáčení: 1 150 mm

(P) Vnější poloměr otáčení: 2 650 mm

(Q) Vnější poloměr se standardní lopatou: 2 950 mm
