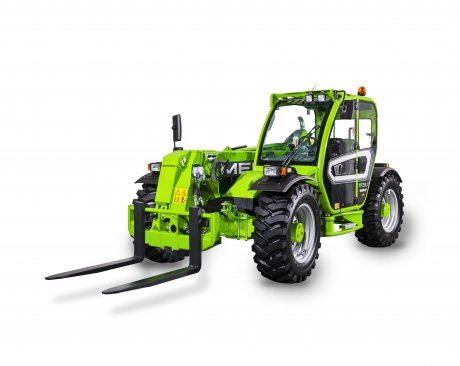

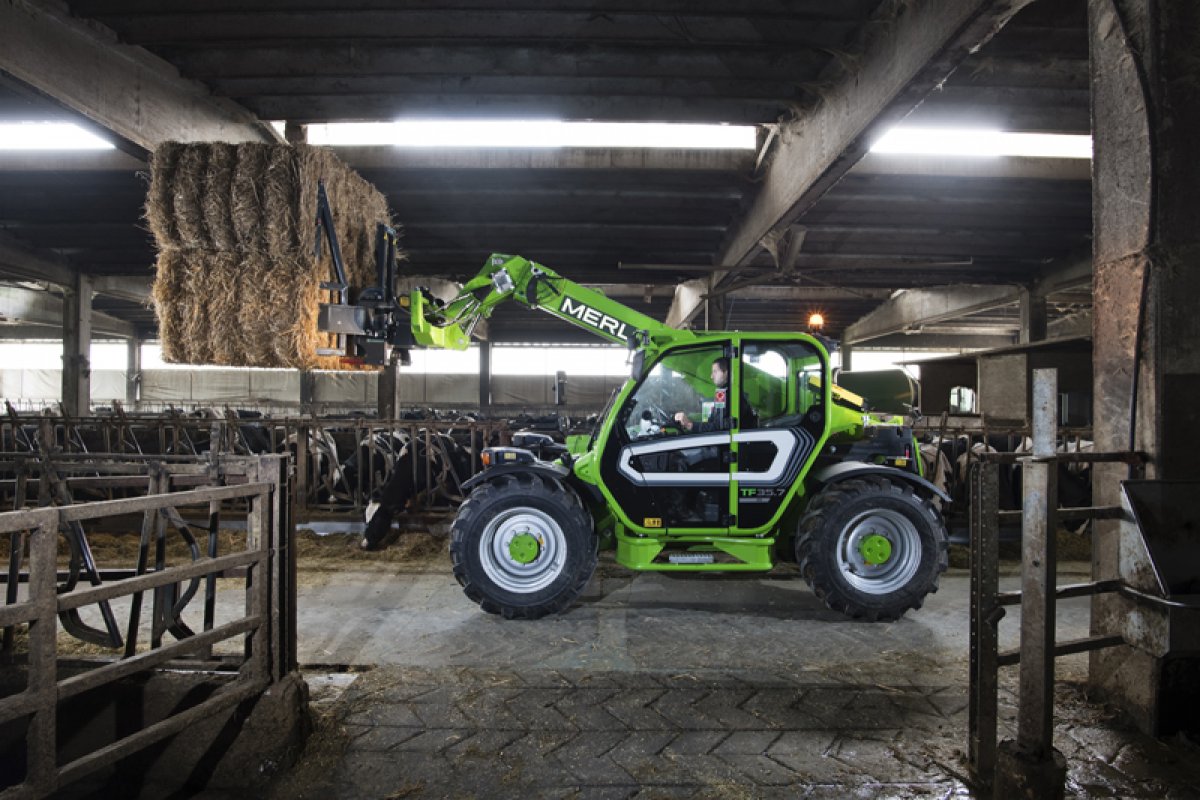

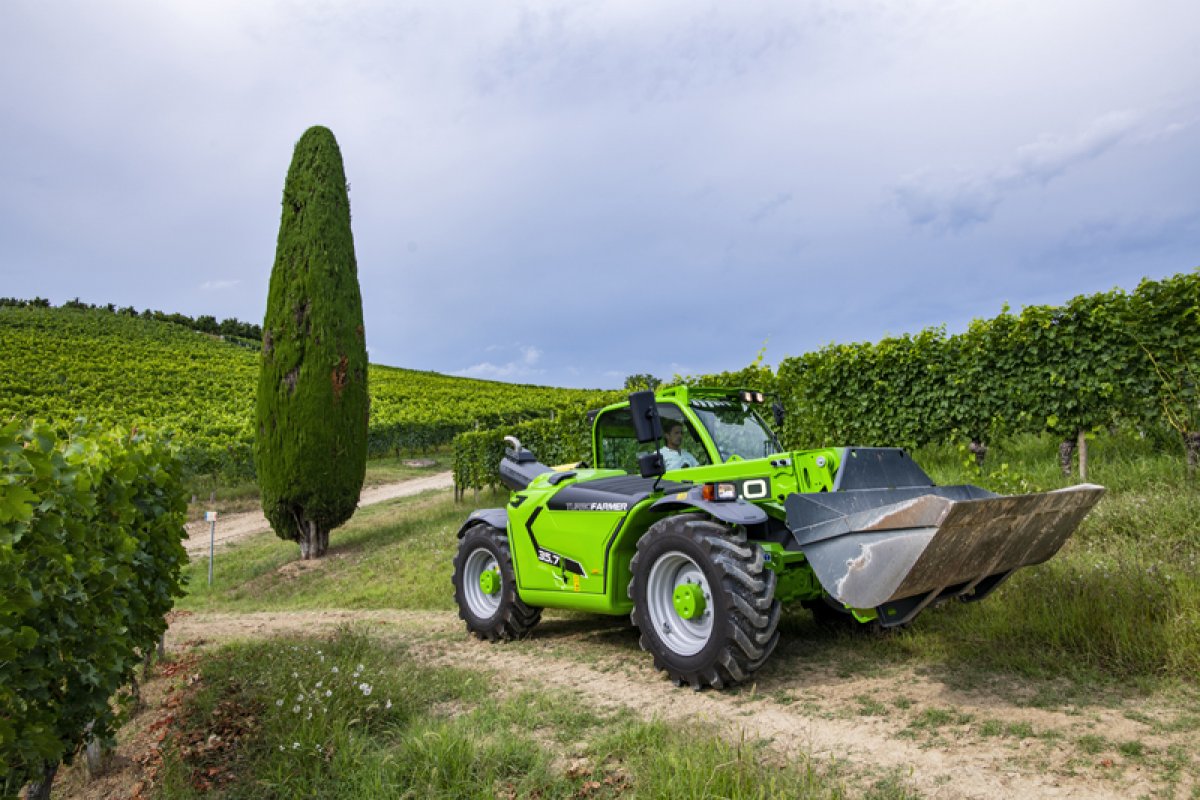

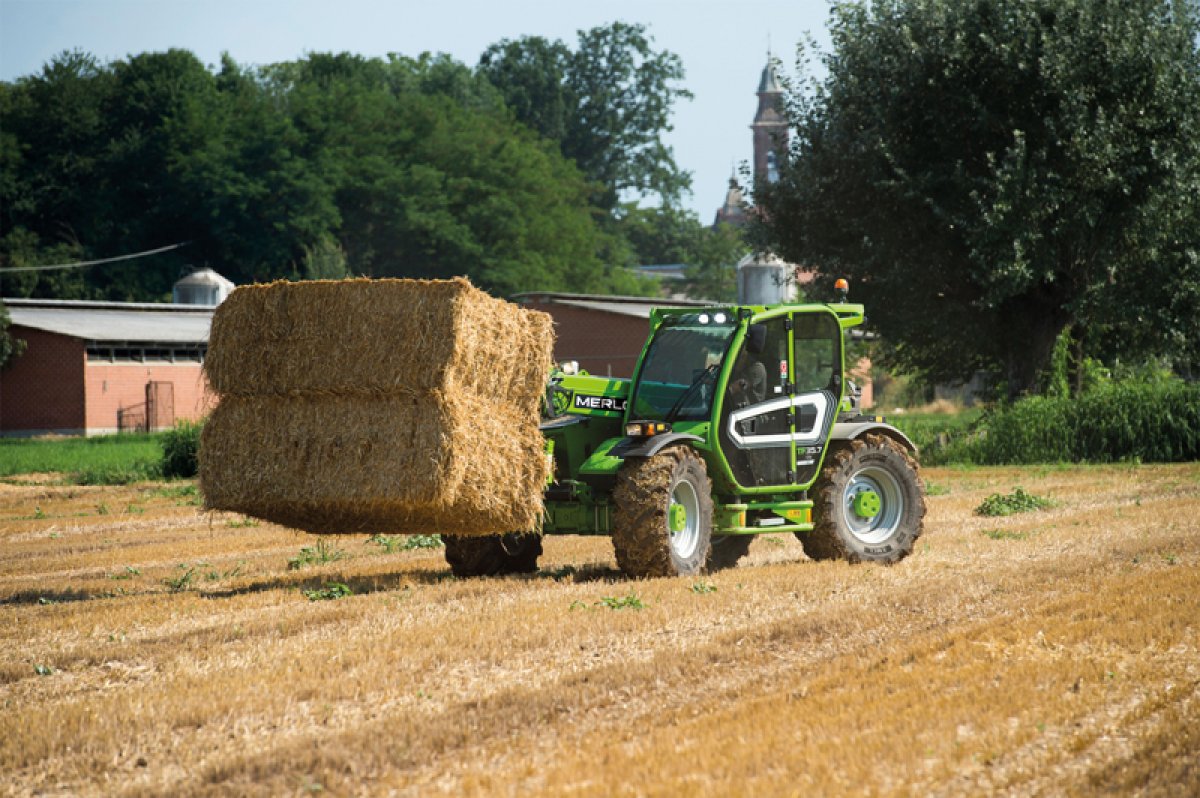

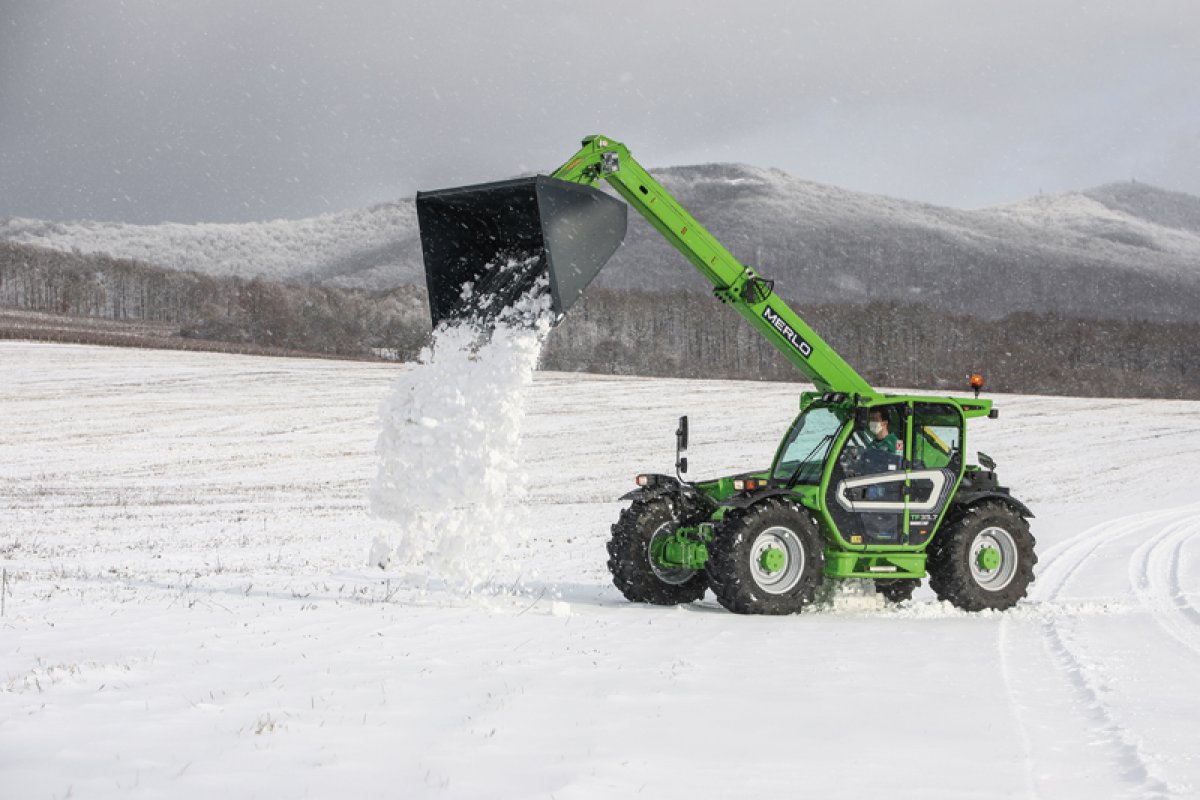

Merlo TF35.7 / TF33.9

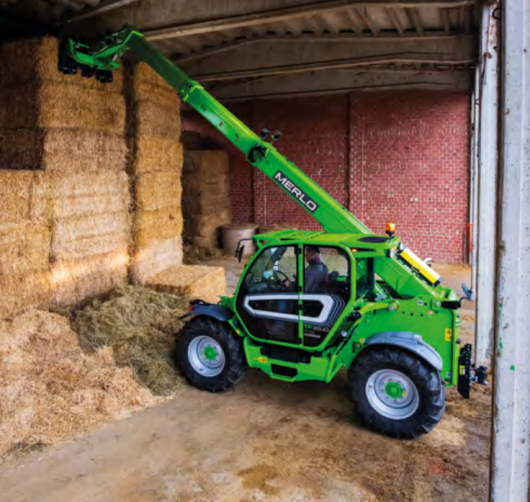

Výložník Merlo je vyroben z oceli s dvojitým profilem „C“, přičemž svary jsou vedeny v neutrální ose ohybu. Hydraulické hadice a elektrické kabely jsou vedeny uvnitř výložníku pomocí systému „kazet“, který je chrání před možnými nárazy a umožňuje jejich snadnou demontáž při údržbě. Kluzné bloky ve tvaru L jsou vyrobeny z kompozitního materiálu, což maximalizuje účinnost a snižuje nárazy i opotřebení kluzných ploch. Výložník Merlo nabízí vysokou přesnost s milimetrovou kontrolou pohybu.

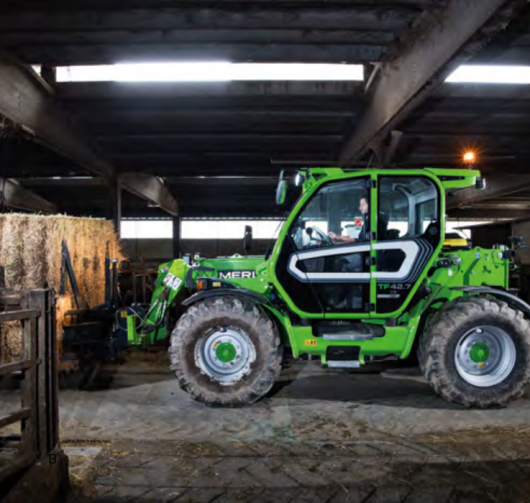

Rám stroje, s menšími rozměry oproti standardům na trhu, minimalizuje celkovou velikost stroje. Je také vybaven ocelovým „páskem“ na vnější straně, navrženým pro maximální pevnost konstrukce. Spodní část stroje je kompletně chráněna ocelovými plechy, což zajišťuje ochranu všech komponent před možnými nárazy při jízdě v terénu.

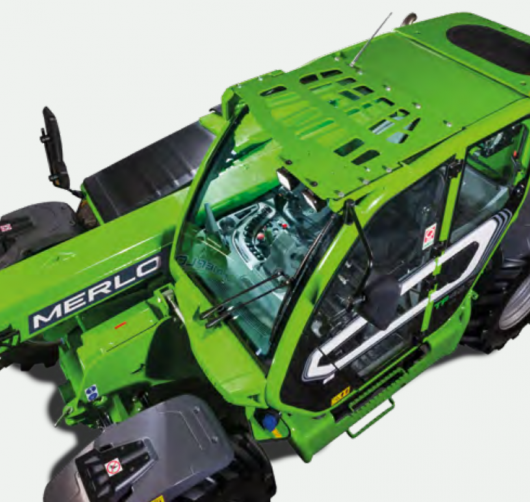

Všechny manipulátory Merlo mají nad skleněnou střechou kabiny kovovou konstrukci, která plně odpovídá normě FOPS úrovně II – nejpřísnější certifikaci pro ochranu obsluhy před padajícími předměty. Ochranná mříž Merlo na střeše kabiny je tvarována tak, aby co nejméně omezovala viditelnost obsluhy, a zároveň zajišťuje:

- Optimální komfort v kabině
- Výbornou viditelnost nákladu
- Maximální bezpečnost pro obsluhu a komponenty kabiny, včetně střechy a horního stěrače
- Konstrukci lze snadno demontovat pro důkladné čištění střechy a čelního skla

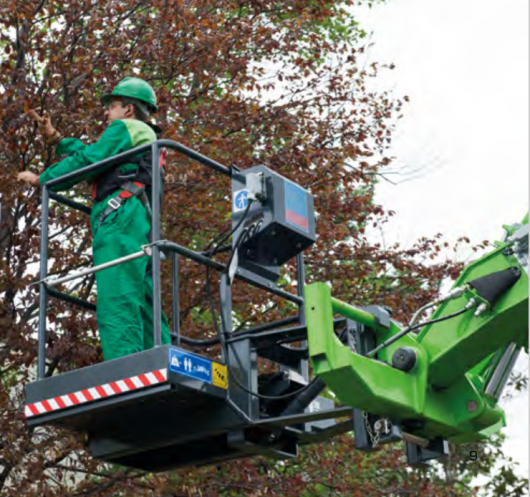

Všechny modely střední nosnosti mohou být vybaveny pracovní plošinou. Toto řešení, odpovídající normě EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zvyšuje všestrannost stroje. Nové řídicí řešení plošiny umožňuje proporcionální rychlost pohybu plošiny v závislosti na manipulovaném nákladu a poloze výložníku. To urychluje pracovní operace a přináší uživateli vyšší efektivitu práce.

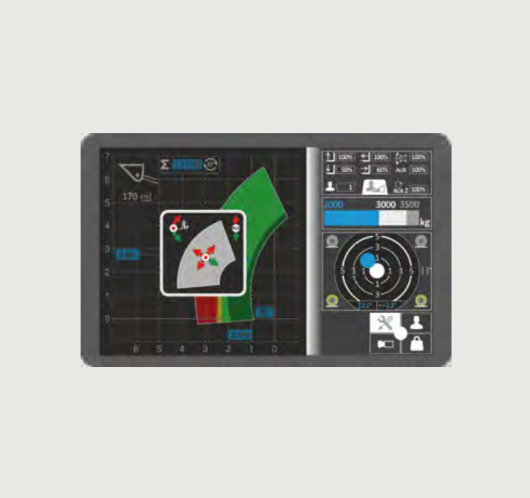

Systém ASCS je vybaven volitelně nebo standardně 10,1" barevným displejem s integrovaným senzorem pro automatickou regulaci jasu podle vnějšího osvětlení. Tím je zajištěno snadné a přehledné sledování podmínek stability, aktualizovaných v reálném čase podle manipulovaného nákladu a používaného nástroje. Obsluha vždy vidí, kdy dojde k aktivaci bezpečnostního systému. Po jeho zásahu, kdy jsou zablokovány všechny pohyby, se zobrazí vyskakovací zpráva, která informuje o všech pohybech a operacích, jež neohrožují stabilitu stroje. Nakonec je zobrazena i vodováha, která maximalizuje bezpečné používání stroje.

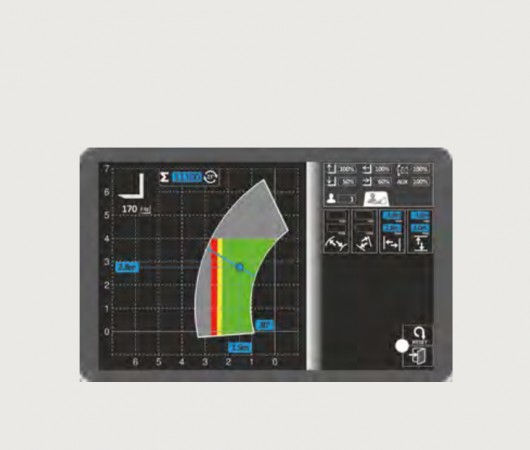

Speciální funkce, přístupná přes displej, umožňuje obsluze nastavit omezení pracovního prostoru.
Lze upravovat vertikální a horizontální pohyby (minimální a maximální výšku a vysunutí) nebo relativní pohyby výložníku (minimální a maximální úhel zdvihu a vysunutí).
Úpravy jsou jednoduché a přesné, prováděné pomocí zeleného kolečka umístěného u joysticku. To zajišťuje přesné nastavení s krokem 0,1 m při ovládání výložníku. Úhel výložníku lze nastavit s přesností 1°.
Nastavení pracovního prostoru zvyšuje bezpečnost při opakované práci, zejména v omezených prostorech, například uvnitř skladu.

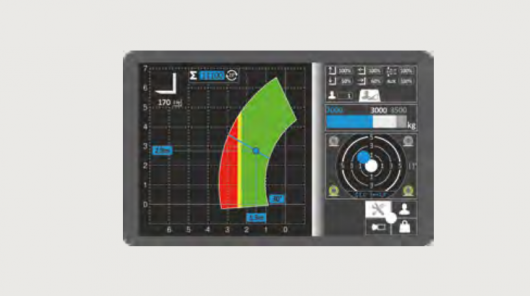

Systém ASCS od Merlo využívá displej v kabině k přizpůsobení rychlosti jednotlivých pohybů výložníku a připojených nástrojů. Všechny parametry lze nastavovat podle potřeb obsluhy i požadavků konkrétní práce. Lze uložit až devět různých nastavení.

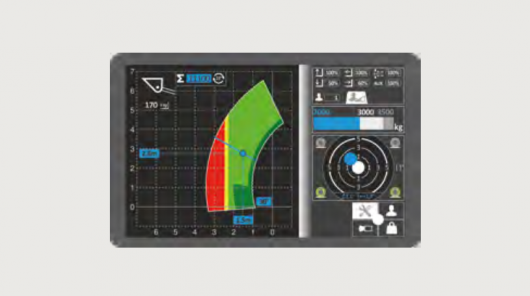

Po vybavení stroje lopatou, která je správně rozpoznána, se automaticky aktivuje pracovní „volná zóna“. Pracovní oblast má dosah až 1 metr a úhel zdvihu 10°.
V této oblasti je možné ovládat stroj bez toho, aby řídicí systém blokoval pohyb nástroje při přetížení, což usnadňuje kopací operace a zajišťuje plynulý pohyb.

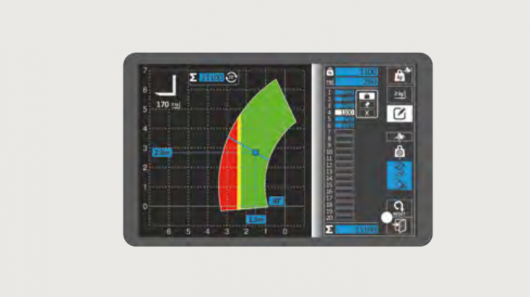

Displej systému ASCS umožňuje zaznamenávat aktuálně manipulovaný náklad, a to buď manuálně, nebo automaticky, kdykoli je teleskopický výložník zdvihnut nad úhel naklonění přednastavený obsluhou.
Průměrná tolerance naměřených hodnot úhlu výložníku je ±5 %, přičemž se může lišit v závislosti na dynamických podmínkách stroje.
Systém dokáže uložit až 1000 různých záznamů a zobrazit celkovou hodnotu a posledních 20 naměřených hodnot.

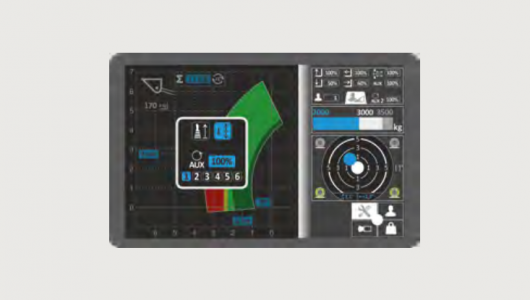

Modely vybavené displejem ASCS jsou vybaveny systémem pro regulaci a dodávku konstantního průtoku oleje do připojených nástrojů přes nosník. To umožňuje přesné a specifické nastavení průtoku oleje od nuly až po maximální hodnotu pro každý ze 4 pomocných hydraulických výstupů na vrcholu výložníku. Toto řešení je také volitelně dostupné pro několik dalších modelů.

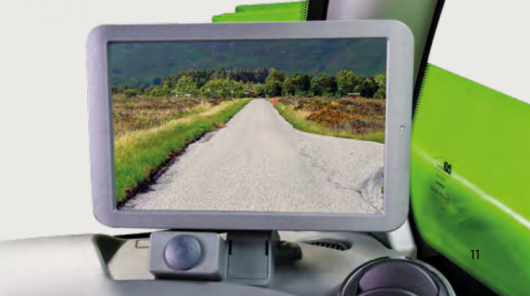

V kombinaci s 10,1" barevným displejem systému ASCS mohou být stroje vybaveny automatickou zadní kamerou, která se aktivuje při zařazení zpětného chodu. Obraz ze zadní části manipulátoru se zobrazuje přímo na displeji v kabině. Kamera může být také manuálně aktivována přes menu systému ASCS.

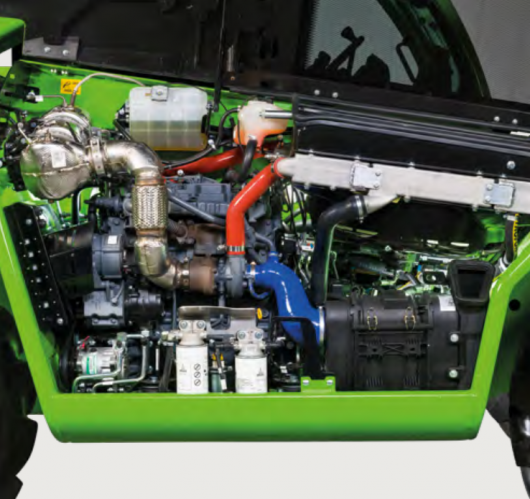

Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání Merlo, vyvinutém při tvorbě modelů s panoramatickou viditelností. Tato konfigurace umisťuje motor podélně na pravou stranu rámu, což zajišťuje maximální přístup k jeho komponentám při plánované i mimořádné údržbě.
Výkon instalovaných motorů se pohybuje mezi 116 a 143 HP. Elektronické řízení vstřikovacího systému umožňuje přesně a plynule upravovat dodávku výkonu podle požadavků zákazníka.

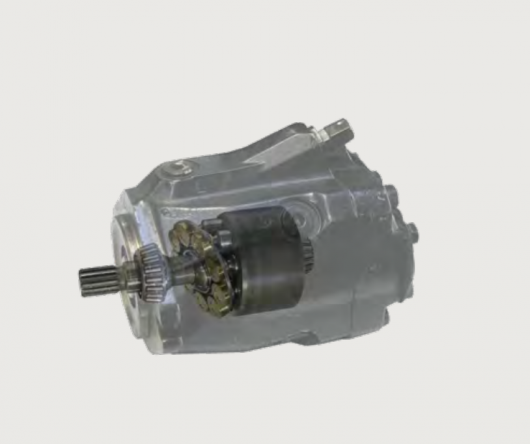

Jde o jediné modely na trhu vybavené dvěma oddělenými okruhy pro hydrauliku a hydrostatiku s dvěma samostatnými zásobníky oleje. Hydraulický okruh tvoří pumpa s proměnným průtokem a snímáním zatížení (load sensing), která zajišťuje nižší spotřebu paliva a snadné ovládání, přičemž umožňuje provádět až tři pohyby současně bez obtíží. Hydraulický rozváděč je umístěn vzadu na rámu, aby se snížily vibrace a přenos tepla do kabiny, a zároveň zajišťuje snadný přístup při údržbě.

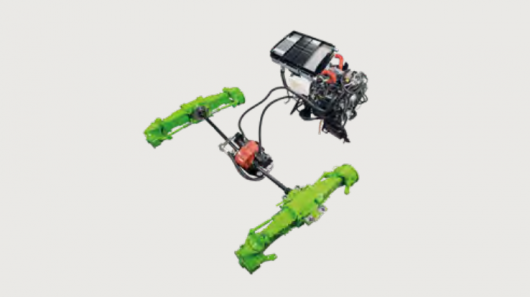

Nepřetržitě proměnná inteligentní převodovka CVTronic od Merlo kombinuje výhody hydrostatického pohonu se stejným výkonem a účinností jako tradiční CVT systém. Ve srovnání s konvenční hydrostatickou převodovkou CVTronic nabízí:

- Zvýšení točivého momentu o 12 %
- Sníženou spotřebu díky vynikající účinnosti
- Snadné ovládání díky odstranění řazení převodových stupňů

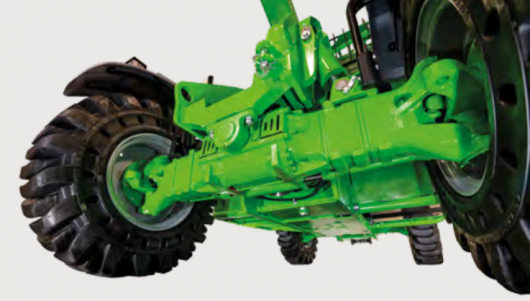

Nápravy jsou k dispozici ve dvou provedeních:

- s planetovými reduktory pro maximální přenos točivého momentu na kola
- s portálovými reduktory pro zvýšení světlé výšky

Obě varianty náprav jsou navrženy a vyráběny interně, aby poskytovaly nejlepší řešení z hlediska pevnosti, životnosti a účinnosti.

Nápravy mohou být vybaveny:

- suchými kotoučovými brzdami pro nižší provozní náklady
- mokrými brzdami

Všechny ložiska a pouzdra jsou navrženy tak, aby zajišťovala delší životnost a snížila potřebu údržby.

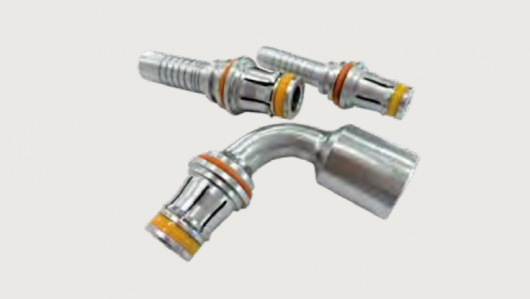

Jedinečné a patentované řešení. Hydraulické rychlospojky vyvinuté a vyráběné společností Merlo zajišťují:

- Rychlou montáž a demontáž
- Zvýšenou těsnost spojení
- Delší životnost komponent
- Žádné riziko zkroucení hadic

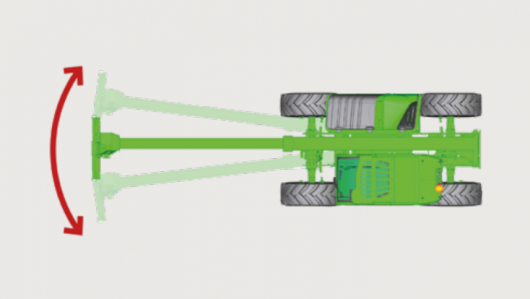

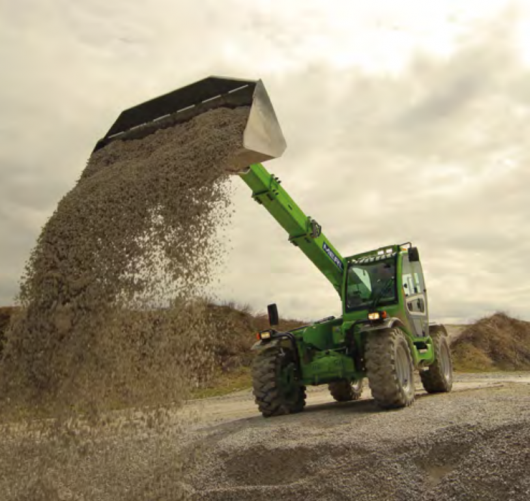

Tento systém je integrován do rámu stroje a umožňuje boční posun teleskopického výložníku, čímž je zajištěno přesné umístění nákladu bez nutnosti dalších manévrů. To šetří čas, snižuje stres obsluhy a zvyšuje produktivitu stroje. Ovládání bočního posuvu je umístěno na joysticku a je proporcionální, aby byla maximalizována efektivita obsluhy.

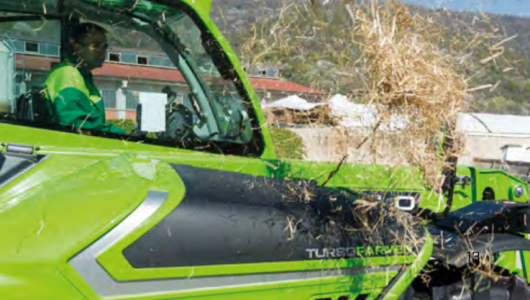

Fan Drive je standardní technologie, která umožňuje změnu směru otáčení motorového ventilátoru z odsávání, které chladí radiátory, na foukání, které je čistí. Tím se odstraňuje prach a zbytky nahromaděné během práce, což zajišťuje zachování výkonu a účinnosti systému.

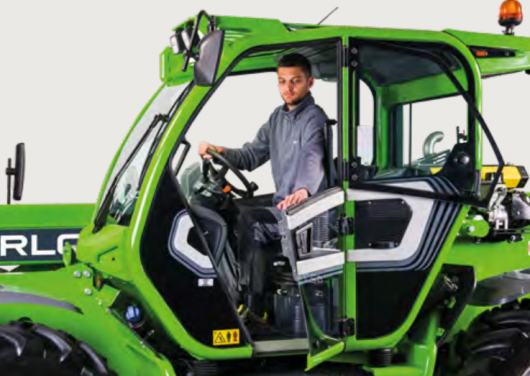

Snadný přístup do kabiny zajišťují dveře otevíratelné o 180°, které maximalizují prostor pro vstup, a velká vzdálenost mezi sloupkem a volantem. Boční okno, nezávislé na konstrukci dveří, lze zajistit v otevřené poloze pro maximální výměnu vzduchu, lepší viditelnost a přímý kontakt s osobami pracujícími venku poblíž stroje. Okno lze odjistit buď ovládáním na podlaze, nebo uvolňovacím knoflíkem přímo na okně, což usnadňuje jeho otevírání.

Design Merlo zajišťuje vysokou úroveň funkčnosti a komfortu tím, že soustředí informace poskytované řidiči a ovládání různých systémů a zařízení pro optimální ergonomii. Přepínač zpětného chodu na volantu je rovněž přítomen na joysticku.

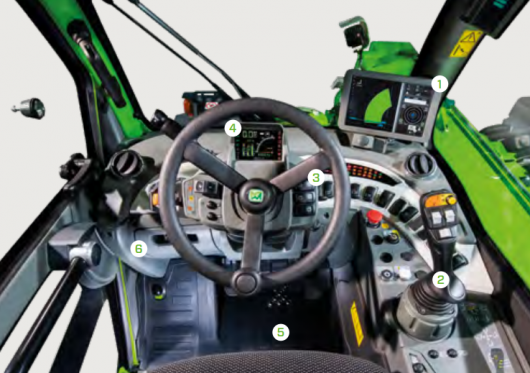

Hlavní prvky kabiny:
1 – Displej ASCS (volitelně)
2 – Kapacitní joystick
3 – Volant a ovládání převodovky
4 – Displej převodovky
5 – Pedály
6 – Přihrádka na příslušenství a ovládání klimatizace

Sloupek řízení, včetně volantu a displeje převodovky, je výškově nastavitelný. Displej zobrazuje veškeré informace týkající se silničního provozu (palivové hladiny, teploty, rychlost apod.).

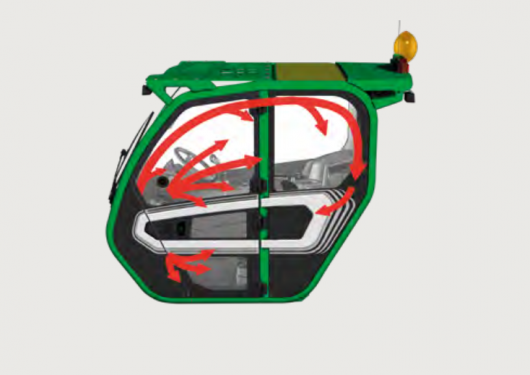

Klimatizace je vyvinuta podle automobilových standardů a zkracuje dobu ohřevu i chlazení na polovinu oproti běžným systémům. Nasávací otvor je umístěn po straně kabiny, mimo možné zdroje prachu a nečistot, zatímco uvnitř je 8 výdechů, z nichž tři jsou určeny k odmlžování čelního skla, což zajišťuje optimální klimatický komfort.

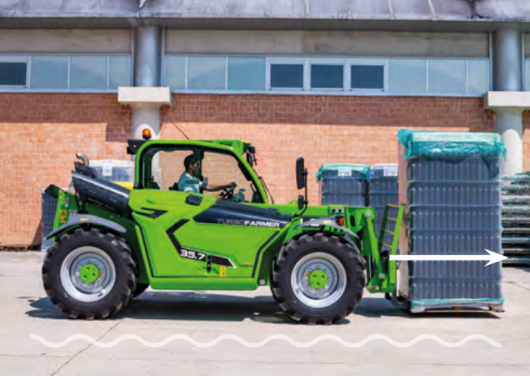

Aktivní systém zavěšení výložníku (BSS – Boom Suspension System) je k dispozici jako volitelná výbava. Chrání náklad během přesunu a zároveň udržuje vysoký komfort jízdy v terénu. Systém se automaticky deaktivuje při nízké rychlosti (pod 3 km/h), aby byla zajištěna maximální přesnost a síla výložníku.

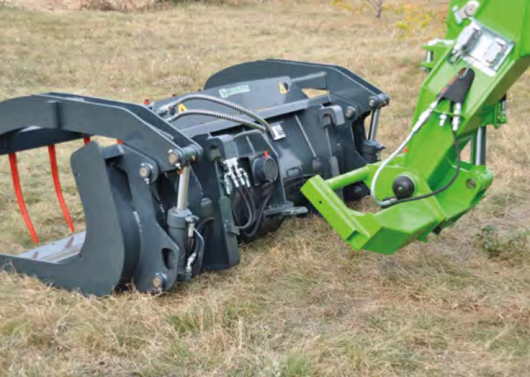

Stroje Merlo mají nosník navržený tak, aby zajišťoval rekordní výkon s každým připojeným nástrojem, aniž by byla ohrožena nízká hmotnost, která je klíčová pro výjimečnou nosnost. Maximální rotace usnadňuje nakládku a vykládku materiálu pomocí lopat. Zařízení Tac-lock, které je standardně součástí všech modelů, zajišťuje maximální pohodlí při obsluze a umožňuje hydraulické zajištění nástrojů přímo z kabiny.

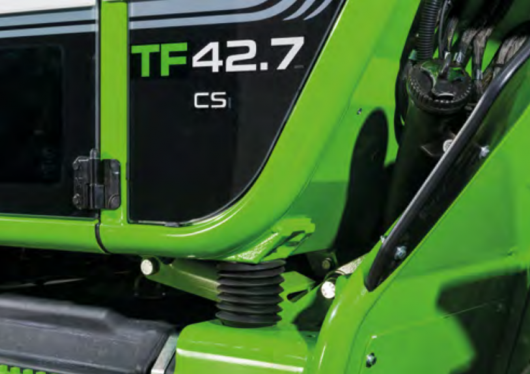

Modely této řady mohou být vybaveny exkluzivním a patentovaným systémem Cab Suspension (CS). Díky CS je kabina osazena aktivním hydropneumatickým zavěšením, které může obsluha přímo ovládat elektrickým spínačem. Při aktivním zavěšení je celkový zdvih kabiny 110 mm (-60 mm / +50 mm). Systém snižuje vibrace v kabině, čímž zvyšuje komfort obsluhy během přepravy i pracovních operací na rovné či nerovné ploše.

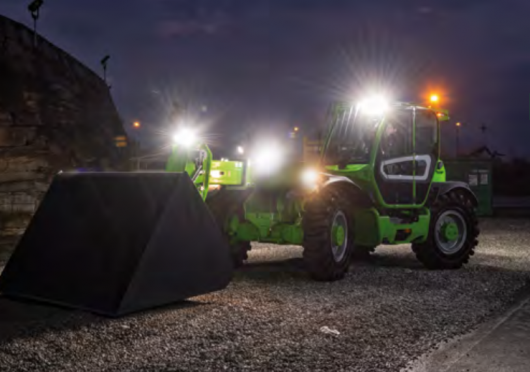

Všechny manipulátory Merlo střední nosnosti jsou standardně vybaveny silničními světly a osvětlením zadní registrační značky. Navíc může být řada střední nosnosti vybavena doplňkovými předními a zadními světly umístěnými v horní části kabiny. Toto řešení umožňuje optimální přehled o pracovním prostoru i za snížené viditelnosti. K dispozici jsou také volitelné světla na výložníku, která osvětlují náklad ve všech fázích zdvihu.

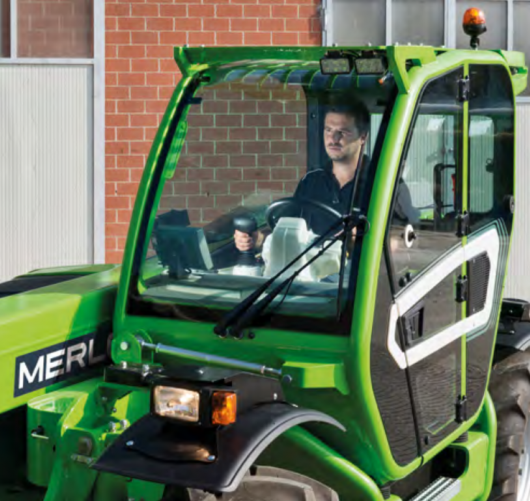

Vylepšená viditelnost u manipulátorů Merlo zvyšuje rozsah pohybů a bezpečnost obsluhy. Pro dosažení těchto standardů viditelnosti společnost Merlo investovala do určení optimální polohy kabiny a výložníku pro obsluhu.
Byl také vyvinut detailní design kapoty a velká skleněná plocha, které zajišťují rychlé, bezpečné a přesné operace.
Na stroji jsou navíc instalovány tři různé stěrače, které zajišťují dokonalé čištění oken i při silném dešti. Elektrické ovládání v kabině umožňuje plynulé nebo proměnné nastavení rychlosti stěračů podle aktuálních povětrnostních podmínek.

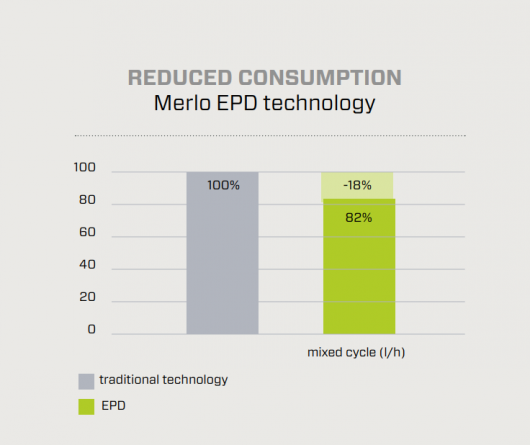

Exkluzivní systém EPD (Eco Power Drive) je patentovanou technologií Merlo pro elektronické řízení a regulaci motoru a převodovky. EPD automaticky ovládá a upravuje otáčky motoru, průtok hydrostatické pumpy a zdvih hydrostatického motoru podle aktuálních provozních podmínek. Cílem je maximalizovat účinnost a snížit otáčky motoru, čímž je možné dosáhnout až 18% úspory paliva.

Systém EPD zahrnuje funkci „samo-zrychlujícího joysticku“, která řídí otáčky motoru úměrně k použití joysticku (čím větší úklon joysticku, tím vyšší otáčky motoru). Tato funkce dále maximalizuje rychlou reakci stroje při manipulaci s materiálem.

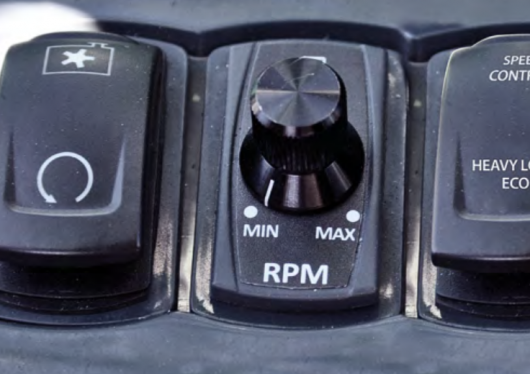

Patentovaný systém Merlo EPD Plus, aplikovaný na hydrostatické převodovky, zahrnuje tři režimy použití, které vyhovují různým provozním potřebám: „Heavy Load“, „Eco“ a „Speed Control“.

- Režim Eco optimalizuje výkon s ohledem na spotřebu paliva a je vhodný pro lehké práce.
- Režim Speed Control je nezbytný pro přepravu a tažení, umožňuje nastavit a udržet konstantní rychlost vpřed bez ohledu na měnící se provozní podmínky.
- Funkce Heavy Load je optimalizována pro náročné práce, kdy je stroj používán na plný výkon.

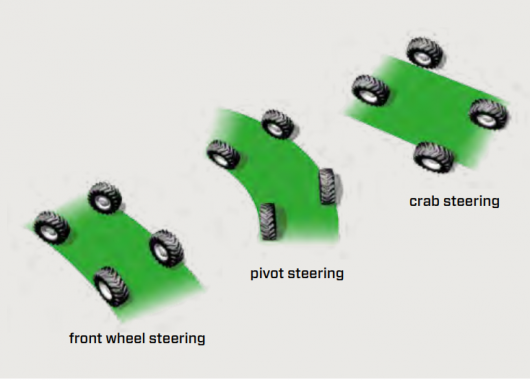

Stálým cílem je minimalizovat prostor potřebný pro manévrování a zároveň maximalizovat obratnost strojů. Nápravy Merlo zajišťují maximální úhel natočení kol pro manévrování v omezených prostorech. Navíc může obsluha ovládat řízení stroje ve třech různých režimech podle konkrétních potřeb práce:

- řízení předními koly
- středové řízení
- boční (krabí) řízení pro laterální pohyby

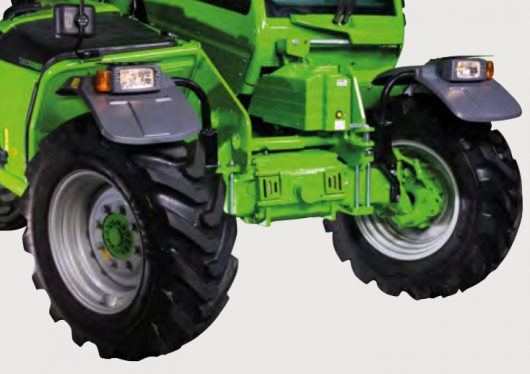

Standardní výbavou manipulátorů Merlo je elektrický, automatický a časově řízený spínač baterie, který zlepšuje efektivitu a životnost baterií. Vyjmutí klíče ze spínací skříňky spustí proces, který kompletně odpojí elektrický obvod stroje, aniž by byla ohrožena spolehlivost jeho řídicích jednotek.
Po vypnutí obvodu může obsluha jednoduše vložit klíče zpět do ovládacího panelu a znovu aktivovat všechny funkce baterií.
K dispozici je také tlačítko u baterie, které umožňuje nucené odpojení baterie pro splnění provozních potřeb dalších zařízení.

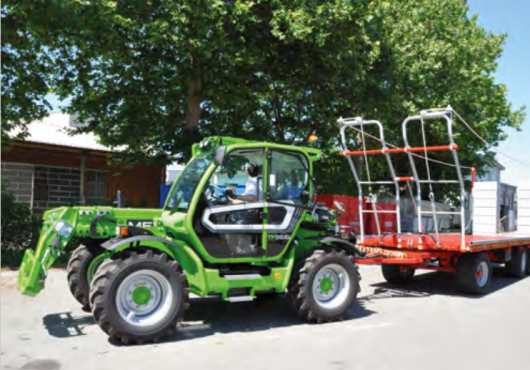

Pro maximální univerzálnost těchto modelů je možné schválit manipulátory pro provoz na veřejných komunikacích jako, což umožňuje tažení přívěsů s maximální tažnou hmotností až 24 tun.
Pro zajištění plné viditelnosti tažného zařízení je na zadní části rámu namontováno zpětné zrcátko, nakloněné tak, aby bylo vidět těžiště přívěsu.
Pro maximální univerzálnost stroje je navíc k dispozici několik řešení se zadními hydraulickými vývody, ovládanými proporcionálně, s možností kontinuální dodávky oleje.
