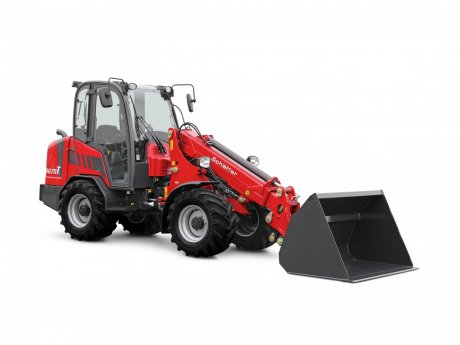

4670 T-2

teleskopický kloubový nakladač

Pokud hledáte teleskopický nakladač, s kterým lze pracovat i v nejužších prostorech a na nerovném terénu, pak je Schäffer 4670 T tou nejlepší volbou.

Typ 4670 T je ideální model, pokud hledáte kompaktní stroj s optimální kombinací trakční síly a výšky zdvihu. Nově vyvinutý systém HTF dodává enormní trakční sílu pohonu, která vychází z pracovního tlaku 480 bar a zlepšené účinnosti hydrauliky.

Díky vysoké úrovni technických vlastností, se kompaktní teleskopické kolové nakladače v provozu plně osvědčily. Kluzné elementy teleskopického výložníku Ferro-form fungují bez opotřebení a jsou bezúdržbové. Spolu se 7tunovými nápravami pro náročné podmínky zajišťují, že Váš nakladač bude spolehlivě pracovat mnoho let. Centrální otočný kloub a lamelové brzdy v olejové lázni jsou také bezúdržbové.


Standardní výbava a rozměry

MOTOR

-       dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k

POJEZD

-       hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode

-       vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží

-       systém regulace pojezdu HTF (High Traction Force)

-       elektronické řízení pohonu SPT (Schäffer Power Transmission)

-       originální nápravy Schäffer HD s vysokou účinností - široká verze

-       samosvorné uzávěrky diferenciálů na obou nápravách

-       pneumatiky 15.0/55-17 AS +45 (šířka stroje 1510 / 1690 mm)

-       bezúdržbový centrální kyvný kloub

-       bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací

HYDRAULIKA

-       připojení 3. hydraulické fce 2 rychlospojky - mech. ovládané, el. odtlakování rychlospojek

-       zubové čerpadlo s dodávkou oleje 60 l/min, prac. tlak 200 bar

-       plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje

-       kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru

-       hydraulický válec naklápění nářadí integrován v teleskopickém rameni

MÍSTO OBSLUHY

-       ochranná stříška/kabina schválena ROPS/FOPS, boční rámy otvírané nahoru

-       komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,

nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka

-       joystick s přepínačem směru jízdy

-       pracovní světla verze se stříškou: 1x LED přední na rameni

-       pracovní světla verze s kabinou: LED 2x přední, 1x zadní

-       stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr

OSTATNÍ

-       rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění

-       zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 170 kg

-       odpojovač baterie, široký zadní podvozek, čidlo přítomnosti obsluhy

Rozměry

(A) Rozvor: 2 000 mm

(B) Délka podvozku: 4 200 mm

(C) Celková délka se standardní lopatou: 4 930 mm

(D) Hloubka kopání: 250 mm

(E) Dosah: 2 150 mm

(F) Otočný bod, teleskopické rameno zasunuté: 3 400 mm

(G) Nakládací výška s paletovými vidlemi: 4 080 mm

(H) Max. výsypná výška: 3 480 mm

(I) Výška přední části: 1 620 mm

(J) Šířka výsypu: 1 010 mm

(K) Výška sedáku: 1 300 mm

(L) Výška ochranné střechy: 2 270 mm

(L) Výška kabiny: 2 270 mm

(M) Max. otočný bod lopaty: 4 300 mm

(N) Celková šířka / možnost: 1 510 (1 690 otočených) / 1 420 - 1 730 mm

(O) Vnitřní poloměr otáčení: 1 425 mm

(P) Vnější poloměr otáčení: 2 820 mm

(Q) Vnější poloměr se standardní lopatou: 3 400 mm


Základní technické údaje 4670 T-2
Provozní hmotnost 4000 kg
Výkon motoru 48,6 kW
Výška dosahu k otočnému čepu - prodloužený výložník 4300 mm
Max. nosnost paletizační vidle - stroj rovně 2110 kg
Max.. nosnost lopata - stroj rovně - kg
Objem palivové nádrže 55 l
Motor 4-vál. diesel Kubota
Výkon 48,6/66 kW/PS
Pojezd hydrostatický pohon všech kol s automativním řízením, HTF
Pneumatiky ve standardní výbavě 15.0/55-17 AS. ET +45
Provozní brzda lamelová brzda v olejové lázni
Parkovací brzda lamelová brzda v olejové lázni
Výkon pracovní hydrauliky 66 l/min.; 68 l/min
Pracovní tlak hydrauliky 220 bar
Řízení plně hydraulické řízení s centrálním kyvným kloubem
Síla hydrauliky 2400 kg
Zatížení při sklápění, přímý směr 2030 kg
Nápravy originální planetové nápravy Schäffer se samosvornou uzávěrkou diferenciálu
Rychlost 0-20/0-28 km/h
Elektrická instalace 12 V
Objem nádrže na hydraulický olej 50 l
