Schäffer 4670 Z - 2

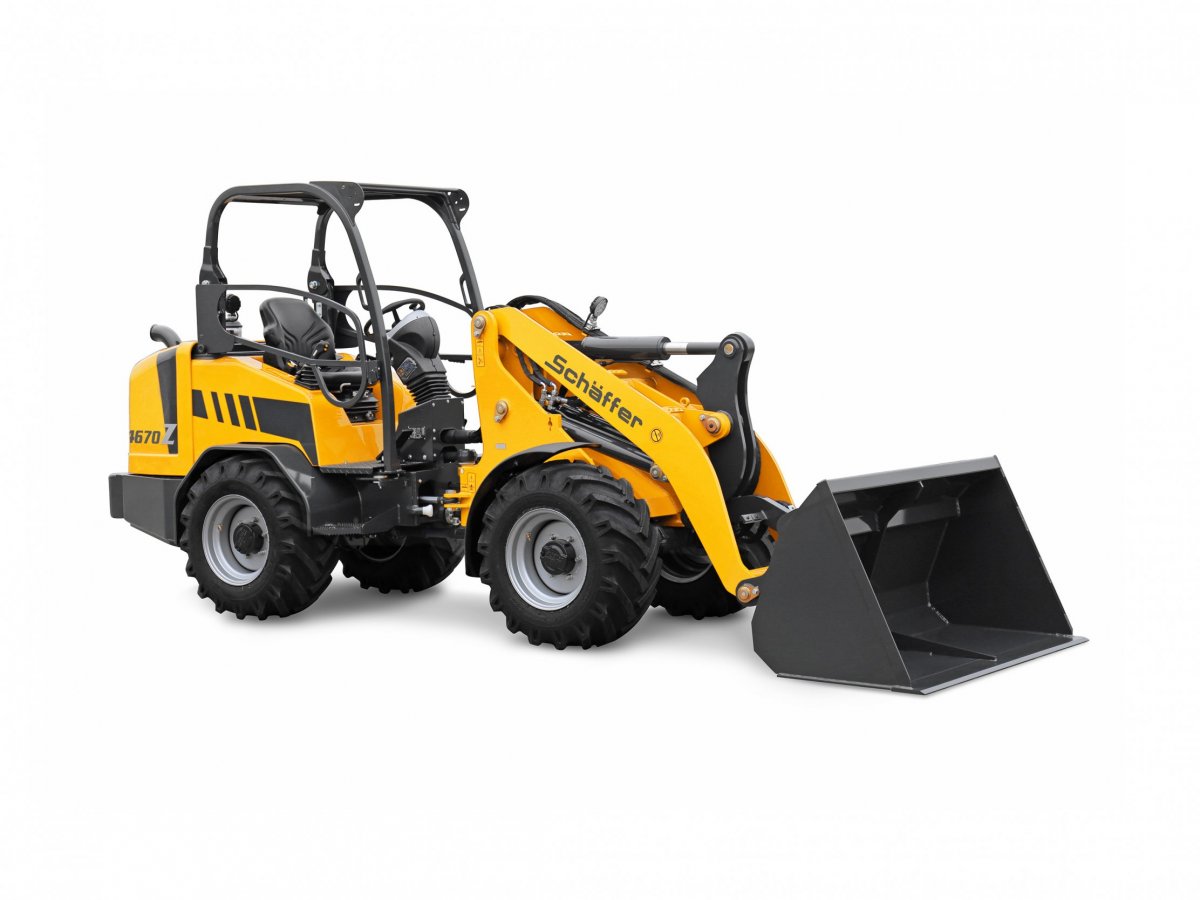

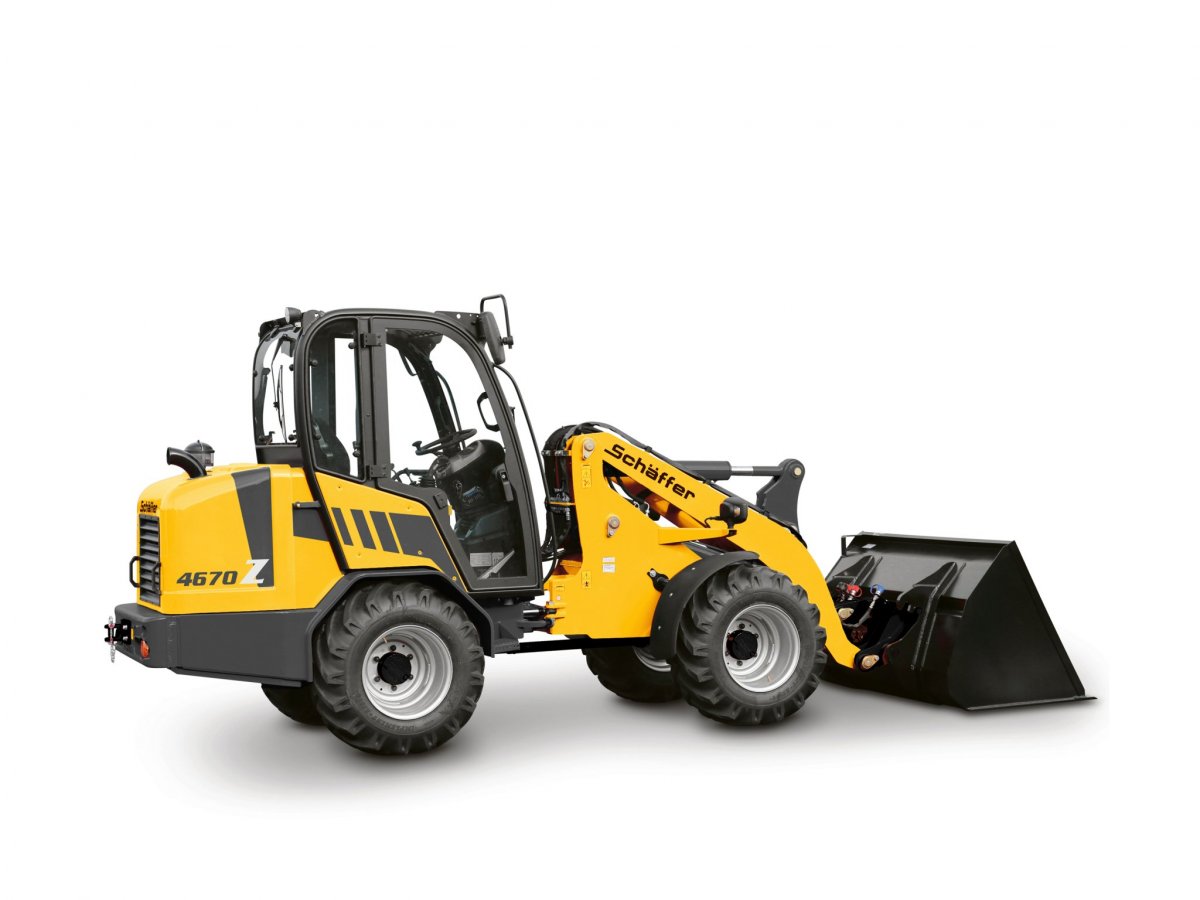

Kolový nakladač Schäffer 4670 se Z kinematikou je nejmenším z řady kolových nakladačů Schäffer. Z-kinematika dosahuje velmi vysokých výpadových sil a bezkonkurenční výšky zdvihu. V případě tohoto stroje je to ohromujících 3260 mm. Stroje jsou vybaveny kloubovým kyvadlovým klobem, který zajišťuje stabilitu i na nerovném terénu. Schäffer 4670 je kompaktním a velice výkonným kolovým nakladačem.
Standardní výbava a rozměry
MOTOR
- dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- nové originální nápravy Schäffer s vysokou účinností
- samosvorné uzávěrky diferenciálu na obou nápravách, široký zadní podvozek
- pneumatiky 11.5/80-15.3 AS ET+40 (šířka stroje 1420 / 1580 mm)
- bezúdržbový kyvný centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání elektricky na joysticku ON/OF
- zubové čerpadlo s dodávkou oleje 76 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- „Z“ kinematika, rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
- nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- verze se stříškou: 1x pracovní světlomet LED přední na rameni
- pracovní světla verze s kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- odpojovač baterie
- zadní závaží - koncová deska, široký zadní podvozek
Rozměry
(A) Vzdálenost středů: 2 000 mm
(B) Délka podvozku: 4 080 mm
(C) Celková délka se standardní lopatou: 4 760 mm
(D) Hloubka kopání: 120 mm
(E) Pracovní výška max.: 4 060 mm
(G) Nakládací výška s paletovací vidlicí: 3 050 mm
(H) Výsypná výška max.: 2 500 mm
(I) Výška přední části: 1 570 mm
(J) Šířka výsypu: 640 mm
(K) Výška sedáku: 1 270 mm
(L) Výška ochranné střechy: 2 270 mm
(L) Výška kabiny: 2 270 mm

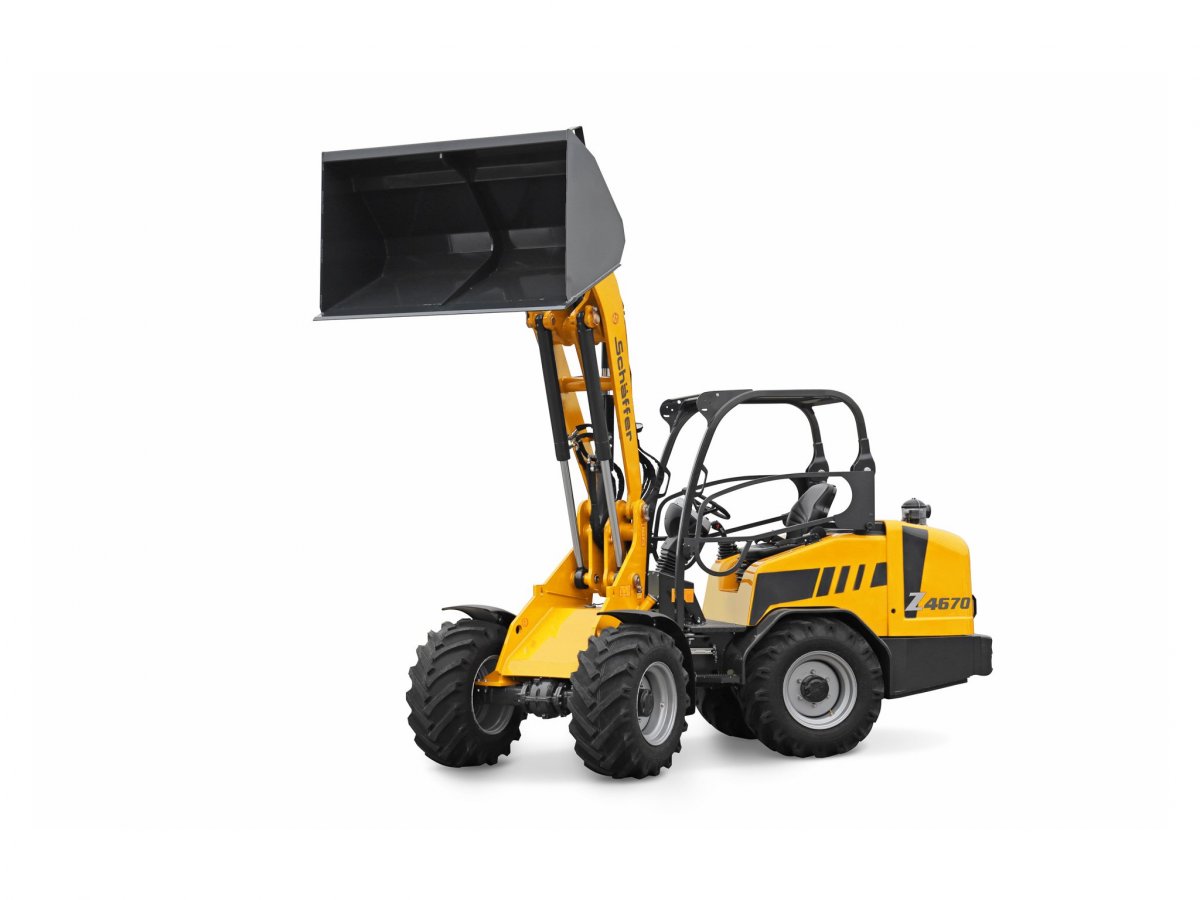

(M) Výška zdvihu (otočný bod nástroje) max.: 3 260 mm
(N) Celková šířka série / možnost: 1 420 (1 580 obráceně) / 1 420 - 1 730 mm
(O) Poloměr kruhu kolejnice uvnitř: 1 425 mm
(P) Vnější poloměr kružnice koleje: 2 845 mm
(Q) Vnější rádius se standardní lopatou: 3 175 mm
| Základní technické údaje | Schäffer 4670 Z - 2 |
|---|---|
| Provozní hmotnost | 3400/3520 kg |
| Výkon motoru | 48,6 kW/h |
| Výška dosahu k otočnému čepu - prodloužený výložník | 3260 mm |
| Max. nosnost paletizační vidle - stroj rovně | 2149 kg |
| Max. nosnost lopata - stroj rovně | 2428 kg |
| Objem nádrže palivové | 70 l |
| Motor | 4-vál. Kubota |
| Výkon | 48,6/66 kW/PS |
| Pojezd | hydrostatický automotivní, HTF |
| Pneumatiky ve standardní výbavě | 11,5/80-15,3 AS, ET+40 |
| Provozní brzda | lamelová v olejové lázni |
| Parkovací brzda | lamelová v olejové lázni |
| Výkon pracovní hydrauliky | 76 l/min, volitelně 115 l/min |
| Pracovní tlak hydrauliky | 210 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 2400 kg |
| Zatížení při sklápění přímý směr | 2149/2428 kg |
| Zatížení při sklápění zalomení | 1700/1950 kg |
| Nápravy | originální nápravy Schäffer |
| Rychlost | 0-30 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 95 l |
