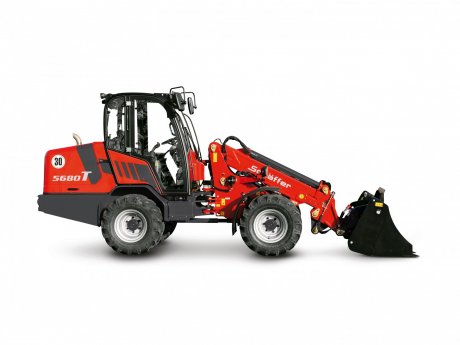

5680 T
5680 T má novou prostornější kabinu se standardní výškou. Čelní zahnuté sklo plynule přechází, bez příčníku, do střechy. To umožňuje obsluze výborný výhled, a tedy bezpečnou a produktivní práci.
O nízkou hladinu hluku v kabině se stará i tichý chod motoru. Typ 5680 T je osazen přeplňovaným motorem Deutz a výkonem 55kW (75 k). Plynulý hydrostatický pohon poskytuje maximální trakční sílu bez omezení. Velmi tichý je také ventilátor chlazení s hydraulickým pohonem.
Jelikož jsou všechny komponenty hydrostatického pohonu vzájemně optimálně zkombinovány, je palivo vždy využíváné efektivně a úsporně. Maximální výška zdvihu je 4,74 m. Na přání může být nakladač 5860 T dodán s ochranným rámem.
Standardní výbava a rozměry
MOTOR
- dieselový motor Deutz TD 2.9, 4 válce, Tier V, DOC+DPF, výkon 55 kW/75 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální nápravy Schäffer HD s vysokou účinností
- samosvorné uzávěrky diferenciálu na obou nápravách
- pneumatiky 15.5/60-18 AT-621, ET +40 (šířka stroje 1720 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
- hydraulický pohon ventilátoru
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku
- elektrické odtlakování hydraulických rychlospojek, beztlaká zpětná větev hydrauliky vpředu
- zubové čerpadlo s dodávkou oleje 64 l/mi, prac. tlak 220 bar
- plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY
- ochranná stříška/kabina schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
nastavitelná dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- pracovní světla verze s stříškou / kabinou: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- odpojovač baterie, čidlo přítomnosti obsluhy
- zadní závaží - koncová deska + vyprošťovací závěs, závaží pod motor 224 kg
- 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
Rozměry
(A) Rozvor: 2 120 mm
(B) Délka podvozku: 4 691 mm
(C) Celková délka se standardní lopatou: 5 432 mm
(D) Hloubka kopání: 180 mm
(E) Dosah: 2 480 mm
(F) Otočný bod, teleskopické rameno zasunuté: 3 750 mm
(G) Nakládací výška s paletovými vidlemi: 4 499 mm
(H) Max. výsypná výška: 3 862 mm
(I) Výška přední části: 1 730 mm
(J) Šířka výsypu: 963 mm
(K) Výška sedáku: 1 330 mm
(L) Výška ochranné střechy: 2 410 mm
(L) Výška kabiny / možnost: 2 530 mm / od 2 410 mm
(M) Max. otočný bod lopaty: 4 740 mm
(N) Celková šířka / možnost: 1 740 / 1 720 - 1 820 mm
(O) Vnitřní poloměr otáčení: 1 740 mm
(P) Vnější poloměr otáčení: 3 460 mm
(Q) Vnější poloměr se standardní lopatou: 3 980 mm
Základní technické údaje | 5680 T |
---|---|
Provozní hmotnost | 4840 kg |
Výkon motoru | 55 kW |
Výška dosahu k otočnému čepu - prodloužený výložník | 4740 mm |
Max. nosnost paletizační vidle - stroj rovně | 2660 kg |
Max.. nosnost lopata - stroj rovně | - kg |
Objem palivové nádrže | 85 l |
Motor | 4-vál. diesel Deutz 2,9 |
Výkon | 55/75 kW/PS |
Pojezd | hydrostatický pohon všech kol s automativním řízením, HTF |
Pneumatiky ve standardní výbavě | 400/70-20 AS, ET0 |
Provozní brzda | kombinovaná, hydrastatická, vícekotoučová, lamelová brzda v olejové lázni |
Parkovací brzda | lamelová brzda v olejové lázni |
Výkon pracovní hydrauliky | 74 l/min.; 88 l/min |
Pracovní tlak hydrauliky | 220 bar |
Řízení | plně hydraulické s centrálním kyvným kloubem |
Síla hydrauliky | 2400 kg |
Zatížení při sklápění, přímý směr | 2660 kg |
Nápravy | HD planetové nápravy se samosvornou uzávěrkou diferenciálu |
Rychlost | 0-20/0-30 km/h |
Elektrická instalace | 12 V |
Objem nádrže na hydraulický olej | 75 l |
