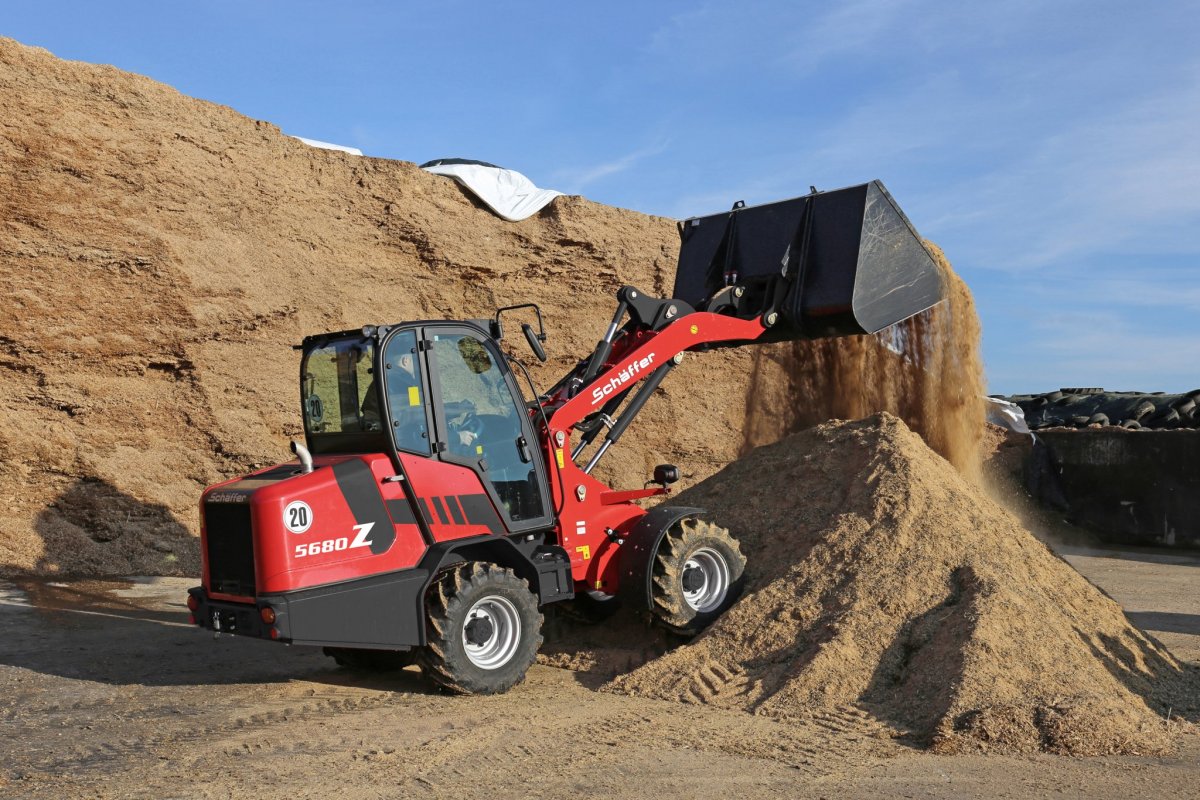

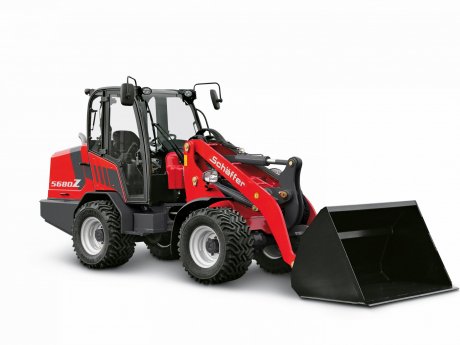

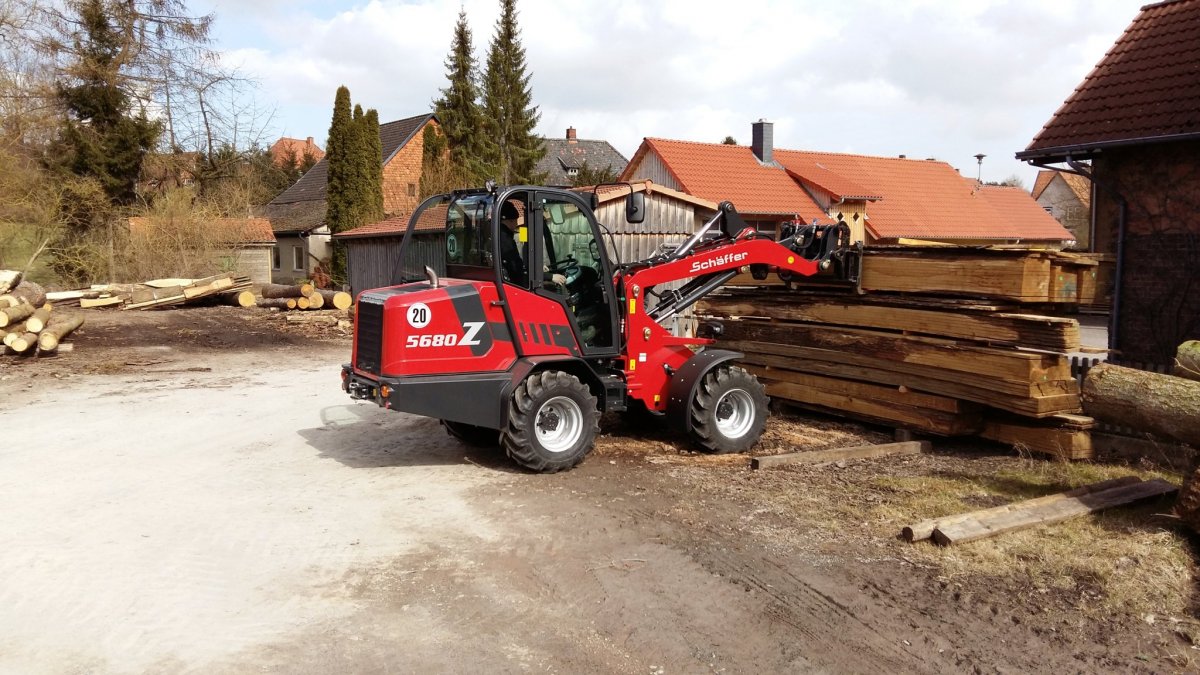

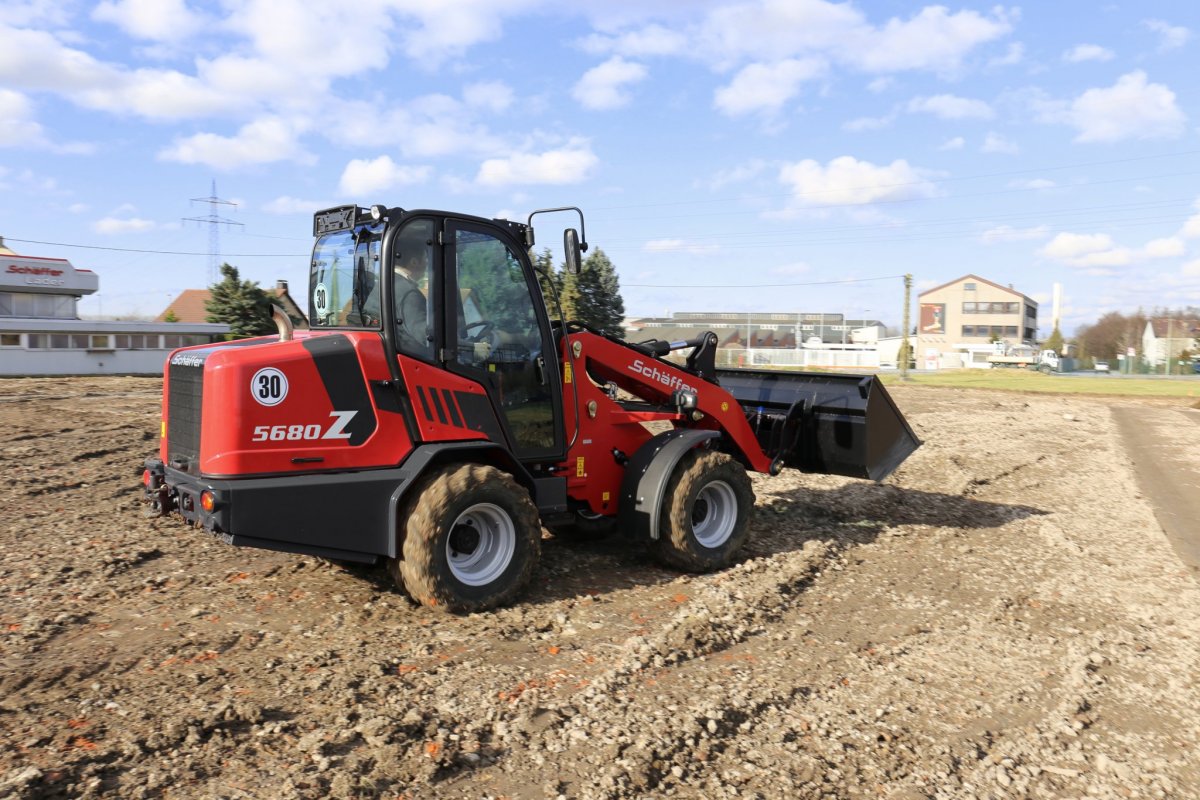

Schäffer 5680 Z
Tento model je možno volitelně vybavit dieselovými motory Deutz s přeplňováním, a to s výkonem 45 kW (61 k) nebo 55 kW (75 k). Při zacování kompaktních rozměrů, disponuje stroj větší silou než předchozí typ. Obsluha tak pracuje s největší trakční silou a zdvihovým výkonem jaký kdy byl k dispozici u nakladačů Schäffer ve třídě 4 t. Poskytuje maximální pracovní pohon, bez kompromisu. Pracuje rychle, snadno a přitom levně. Zadní kyvná náprava zajišťuje naprostou stabilitu i v těžkých jízdních podmínkách. V základní výbavě je hydraulický pohon větráku s tichým provozem.
Základní výbava a rozměry
MOTOR
- var.A - dieselový motor Deutz TD 2,9, 4 válce, Tier V, DOC+DPF, výkon 45 kW/61 k
- var.B - dieselový motor Deutz TD 2,9, 4 válce, Tier V, DOC+DPF, výkon 55 kW/75 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- originální planetové nápravy Schäffer HD
- samosvorné uzávěrky diferenciálu na obou nápravách, 8 šroubů
- pneumatiky 15,5/60 -18 AT-621 +40 (šířka stroje 1740 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub, hydraulický pohon ventilátoru
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku
- zubové čerpadlo s dodávkou oleje 64 l/min, prac. tlak 200 bar
- plně hydraulické kloubové řízení, chladič hydraulického oleje
- „Z“ kinematika, rameno uložené v kulových čepech - paralelní vedení adaptéru
MÍSTO OBSLUHY
- ochranná stříška/kabina, schválena ROPS/FOPS, boční rámy otvírané nahoru
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně,
- nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
- joystick s přepínačem směru jízdy
- pracovní světla stříška/ kabina: LED 2x přední, 1x zadní
- stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- odpojovač baterie, čidlo přítomnosti obsluhy
- 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
- zadní závaží - koncová deska + vyprošťovací závěs
Rozměry
(A) Rozvor: 1 960 mm
(B) Délka podvozku: 4 420 mm
(C) Celková délka se standardní lopatou: 5 120 mm
(D) Hloubka kopání: 120 mm
(E) Max. pracovní výška: 4 070 mm
(G) Nakládací výška s paletovými vidlemi: 3 175 mm
(H) Max. výsypná výška: 2 700 mm
(I) Výška přední části: 1 640 mm
(J) Šířka výsypu: 925 mm
(K) Výška sedáku: 1 290 mm
(L) Výška ochranné střechy: od 2 410 mm
(L) Výška kabiny / možnost: 2 530 / od 2 410 mm
(M) Max. otočný bod lopaty: 3 400 mm
(N) Celková šířka / možnost: 1 740 / 1 720 - 1 820 mm
(O) Vnitřní poloměr otáčení: 1 830 mm
(P) Vnější poloměr otáčení: 3 550 mm
(Q) Vnější poloměr se standardní lopatou: 4,110 mm
| Základní technické údaje | Schäffer 5680 Z |
|---|---|
| Provozní hmotnost | 4240 kg |
| Výkon motoru | 55 kW/h |
| Výška dosahu k otočnému čepu - prodloužený výložník | 3400 mm |
| Max. nosnost paletizační vidle - stroj rovně | 2518 kg |
| Max. nosnost lopata - stroj rovně | 3098 kg |
| Objem nádrže palivové | 82 l |
| Motor | 4-vál. diesel Deutz TD 2.9 |
| Výkon | 45/61 - 55/75 kW/PS |
| Pojezd | hydrostatický pohon všech kol s automotivním řízením, HTF |
| Pneumatiky ve standardní výbavě | 15.0/60-18 AS-621 |
| Provozní brzda | Kombinovaná, hydrostatická a lamelová brzda |
| Parkovací brzda | lamelová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 64 l/min |
| Pracovní tlak hydrauliky | 200 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 2800 kg |
| Zatížení při sklápění přímý směr | 2.518-3.098 kg |
| Zatížení při sklápění, zalomení | 2.000-2.250 kg |
| Nápravy | HD planetové nápravy se samosvornou uzávěrkou diferenciálu |
| Rychlost | 0-20 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 81 l |
