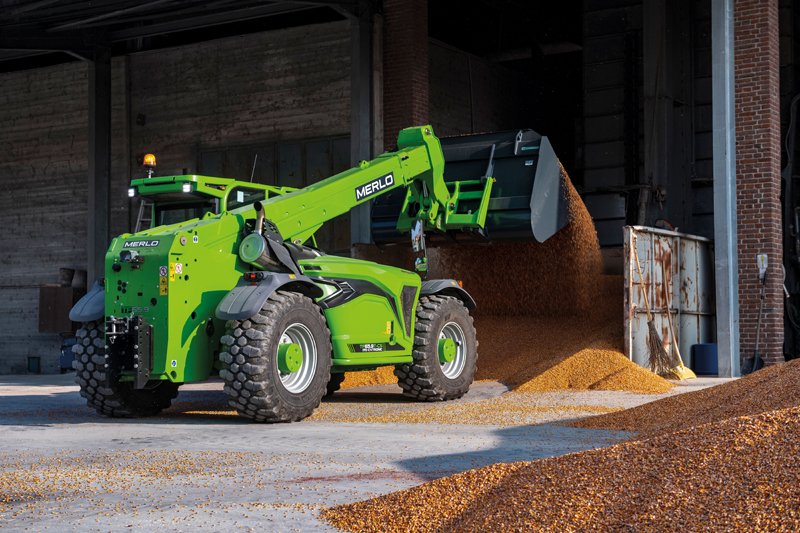

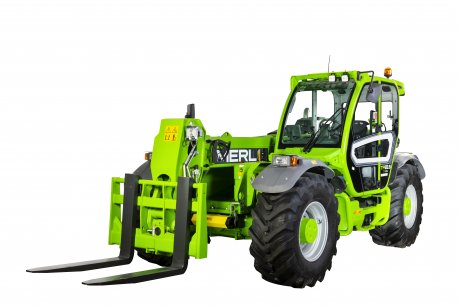

Merlo TF65.9

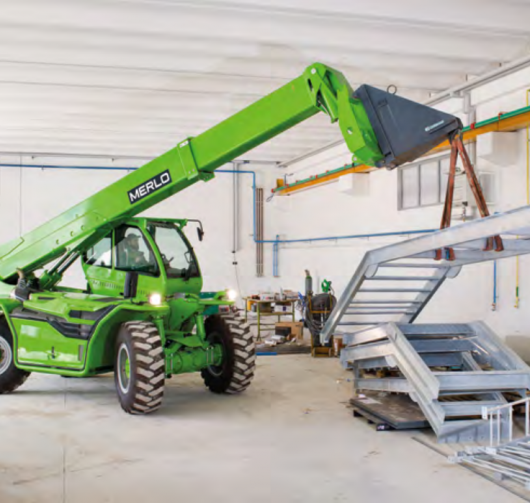

Výložník Merlo je vyroben z oceli s dvojitým profilem „C“, přičemž svary jsou vedeny v neutrální ose namáhání. Hydraulické hadice a elektrické kabely jsou vedeny uvnitř výložníku pomocí systému „kazet“, který je chrání před možnými nárazy a umožňuje jejich snadnou demontáž při údržbě. Kluzáky ve tvaru L jsou vyrobeny z kompozitního materiálu, což maximalizuje účinnost a snižuje nárazy i opotřebení kluzných ploch. Výložník Merlo nabízí vysokou přesnost s milimetrovou kontrolou pohybu.

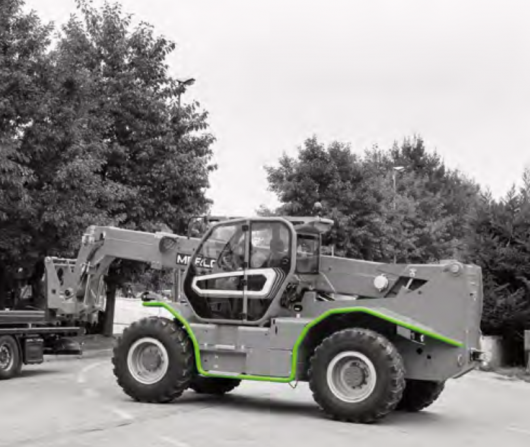

Díky subtilnějším rozměrům oproti běžným standardům na trhu, rám minimalizuje celkovou velikost stroje. Základ je tvořen vnějším ocelovým rámem z plné kulatiny. Konstrukce je navržena tak, aby maximalizovala pevnost rámu stroje, přičemž spodní část je zcela chráněna vevařenými ocelovými plechy. Tyto plechy chrání všechny komponenty před možnými nárazy při jízdě v terénu.

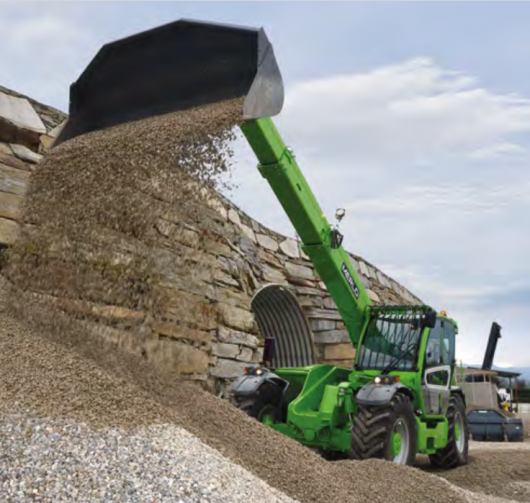

Manipulátory Merlo mohou být vybaveny svahovým vyrovnáváním. Díky tomuto řešení může obsluha pomocí jednoduchého ovládání v kabině upravit příčný náklon rámu stroje a kompenzovat tak svažitý terén až do maximálně 8 % (přibližně 5°). Tím je zajištěn dokonale vertikální zdvih nákladu a minimalizována rizika boční nestability stroje.

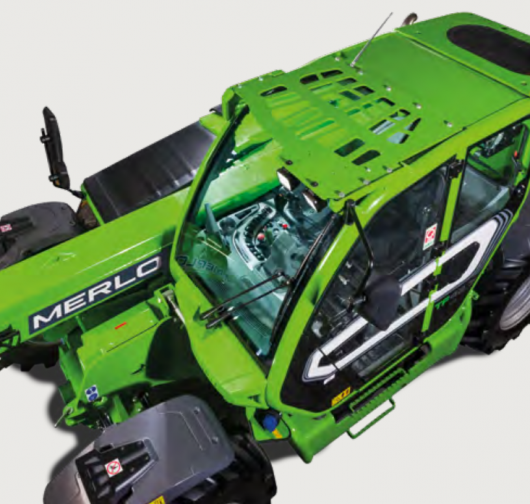

Všechny manipulátory Merlo mají nad horní prosklenou částí kabiny kovovou konstrukci, která plně odpovídá normě FOPS úrovně II – nejpřísnější certifikaci pro ochranu obsluhy před padajícími předměty. Ochranná mříž Merlo na střeše kabiny je tvarována tak, aby co nejméně omezovala viditelnost obsluhy, a zároveň zajišťuje:

- optimální komfort v kabině
- výbornou viditelnost nákladu
- maximální bezpečnost pro obsluhu a komponenty kabiny, včetně střechy a horního stěrače
- konstrukci lze snadno demontovat pro důkladné čištění střechy a čelního skla

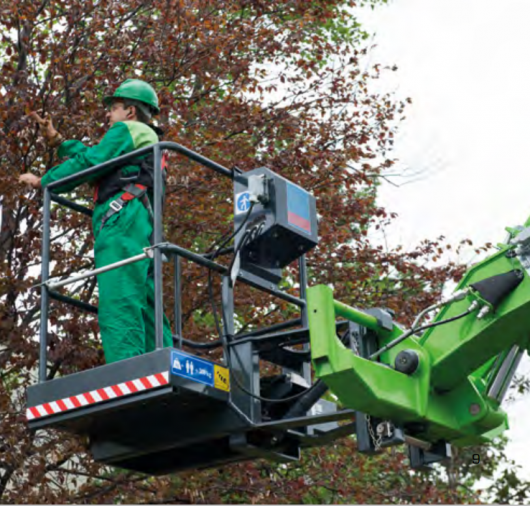

Všechny modely střední nosnosti mohou být vybaveny pracovní plošinou. Toto řešení, odpovídající normě EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zvyšuje všestrannost stroje. Nové řešení ovládání plošiny umožňuje proporcionální rychlost pohybu plošiny v závislosti na manipulovaném nákladu a poloze výložníku. To urychluje pracovní operace a přináší uživateli vyšší efektivitu práce.

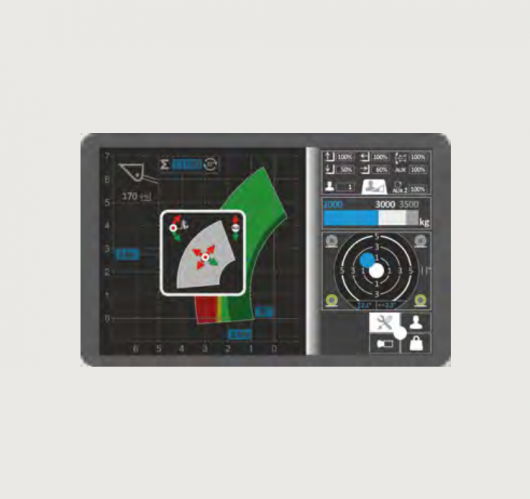

Systém ASCS je vybaven volitelně nebo standardně 10,1" barevným displejem s integrovaným senzorem pro automatickou regulaci jasu podle vnějšího osvětlení. Tím je zajištěno snadné a přehledné sledování podmínek stability, aktualizovaných v reálném čase podle manipulovaného nákladu a použitého adaptéru. Obsluha vždy vidí, kdy dojde k aktivaci bezpečnostního systému. Po této aktivaci jsou zablokovány všechny pohyby a zobrazí se vyskakovací zpráva, která informuje o všech pohybech a operacích, jež neohrožují stabilitu stroje. Zároveň je zobrazena i vodováha, která maximalizuje bezpečné používání stroje.

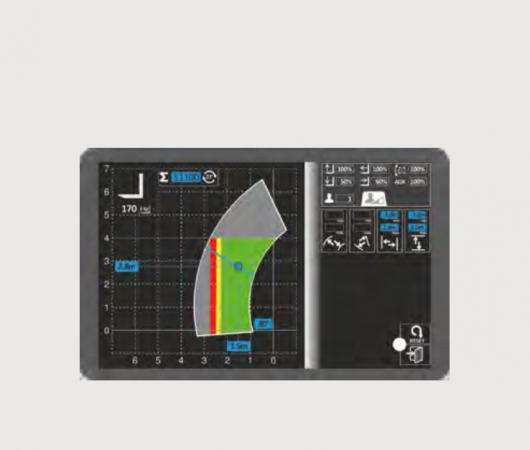

Speciální funkce, přístupná přes displej, umožňuje obsluze nastavit omezení pracovního prostoru.
Lze omezovat vertikální a horizontální pohyby (minimální a maximální výšku a vysunutí) a nebo i další pohyby výložníku (minimální a maximální úhel zdvihu a vysunutí).
Úpravy jsou jednoduché a přesné, prováděné pomocí zeleného kolečka umístěného u joysticku. To zajišťuje přesné nastavení s krokem 0,1 m při ovládání výložníku. Úhel výložníku lze nastavit s přesností 1°.
Nastavení pracovního prostoru zvyšuje bezpečnost při opakované práci, zejména v omezených prostorech, například uvnitř skladu.

Systém ASCS od Merlo využívá displej v kabině k přizpůsobení rychlosti jednotlivých pohybů výložníku a připojených adaptérů. Všechny parametry lze nastavovat podle potřeb obsluhy i požadavků konkrétní práce. Lze uložit až devět různých nastavení.

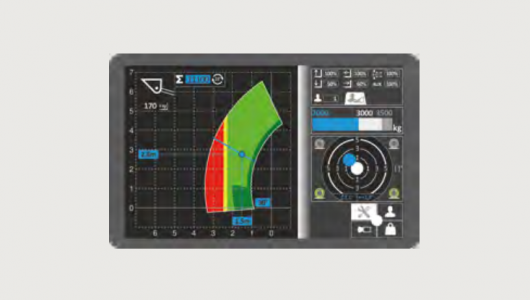

Po agregaci vybraného adaptérů (např. lopaty), který je rozpoznám systémem CDC se automaticky aktivuje pracovní „volná zóna“. Pracovní oblast má dosah až 1 metr a úhel zdvihu 10°.
V této oblasti je možné ovládat stroj bez toho, aby řídicí systém blokoval pohyb nástroje při přetížení, což usnadňuje práci při náročných operacích s těžkým nákladem a zajišťuje plynulý pohyb.

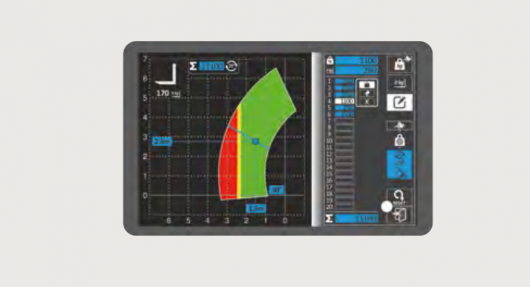

Displej systému ASCS umožňuje zaznamenávat aktuálně manipulovaný náklad, a to buď manuálně, nebo automaticky, kdykoli je teleskopický výložník zdvihnut nad úhel naklonění přednastavený obsluhou.
Průměrná tolerance naměřených hodnot úhlu výložníku je ±5 %, přičemž se může lišit v závislosti na dynamických podmínkách stroje.
Systém dokáže uložit velké množství různých záznamů a zobrazit celkovou hodnotu a posledních 20 naměřených hodnot.

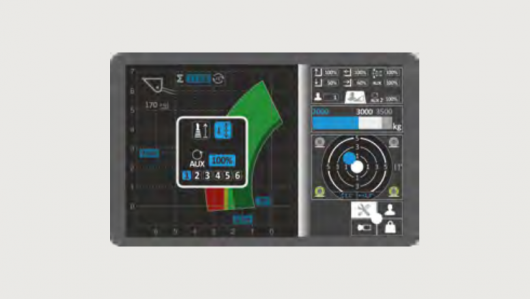

Modely vybavené displejem ASCS mají systém pro regulaci a dodávání konstantního průtoku oleje do připojeného nářadí prostřednictvím rychlospojek třetí funkce.
Tento systém umožňuje přesné a specifické nastavení průtoku oleje od nulové hodnoty až po maximální průtok pro hydraulický okruh, který je umístěný na konci ramene.
Toto řešení je také dostupné jako volitelná výbava pro několik dalších modelů.

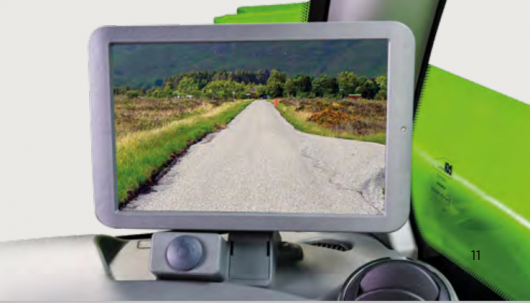

V kombinaci s 10,1" barevným displejem systému ASCS mohou být stroje vybaveny automatickou zadní kamerou, která se aktivuje při zařazení zpětného chodu. Obraz ze zadní části manipulátoru se zobrazuje přímo na displeji v kabině. Kamera může být také manuálně aktivována přes menu systému ASCS.

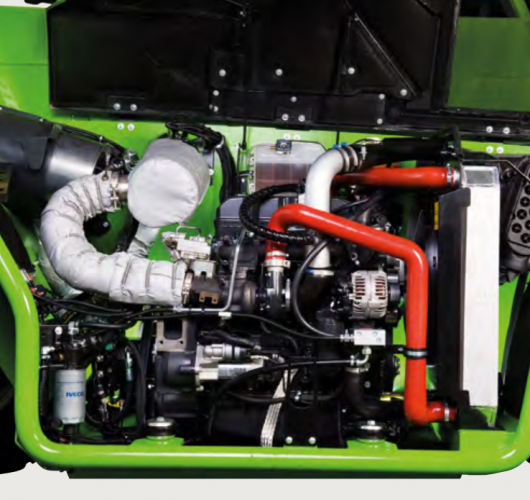

Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání Merlo, které umožňuje panoramatický výhled z kabiny. Motor je umístěn podélně v pravé straně rámu, což zajišťuje maximální přístup k jeho komponentám při plánované i mimořádné údržbě.
Výkon instalovaných motorů se pohybuje mezi 116 a 143 HP. Elektronické řízení vstřikovacího systému umožňuje přesně a plynule upravovat dodávku výkonu podle požadavků zákazníka.

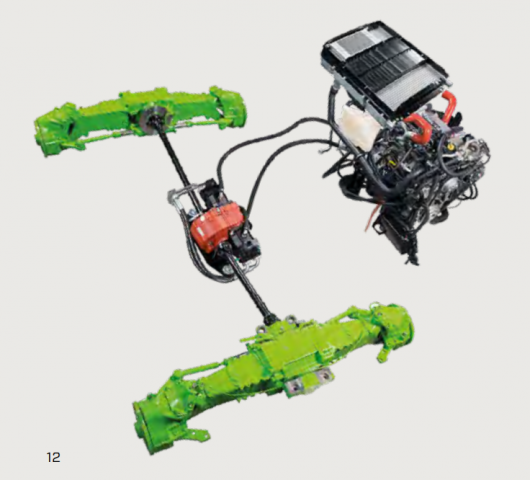

Plynulá inteligentní převodovka CVTronic Merlo kombinuje výhody hydrostatického pohonu se stejným výkonem a účinností jako tradiční CVT systém. Ve srovnání s konvenční hydrostatickou převodovkou CVTronic nabízí:

- zvýšení točivého momentu o 12 %
- sníženou spotřebu díky vynikající účinnosti
- snadné ovládání díky režimu automatického řazení převodových stupní

Nápravy jsou k dispozici ve dvou provedeních:
- s planetovými reduktory pro maximální přenos točivého momentu na kola
- s portálovými reduktory pro zvýšení světlé výšky

Obě varianty náprav jsou navrženy a vyráběny společností Merlo a poskytují tak nejlepší řešení z hlediska pevnosti, životnosti a účinnosti.

Nápravy mohou být vybaveny:
- suchými kotoučovými brzdami pro nižší provozní náklady
- mokrými brzdami (některé modely HD)

Všechny ložiska a pouzdra jsou navrženy tak, aby zajišťovala delší životnost a snížila potřebu údržby.

Jedinečné a patentované řešení. Hydraulické rychlospojky vyvinuté a vyráběné společností Merlo zajišťují:

- rychlou montáž a demontáž
- zvýšenou těsnost spojení
- delší životnost komponent
- žádné riziko zkroucení hadic

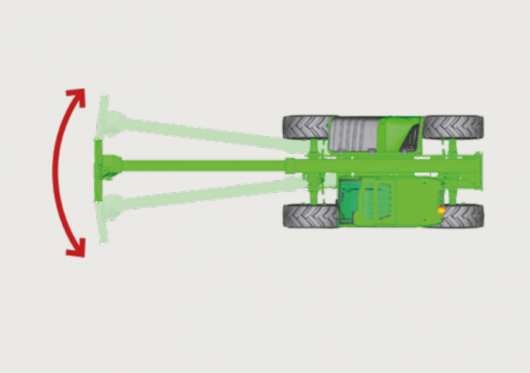

Tento systém je integrován do rámu stroje a umožňuje boční posun teleskopického výložníku, čímž je zajištěno přesné umístění nákladu bez nutnosti dalších manévrů. To šetří čas, snižuje stres obsluhy a zvyšuje produktivitu stroje. Ovládání bočního posuvu je umístěno na joysticku a je proporcionální, aby byla maximalizována efektivita obsluhy. Systém je možno použít při jakékoliv poloze teleskopického ramene. (PATENT Merlo)

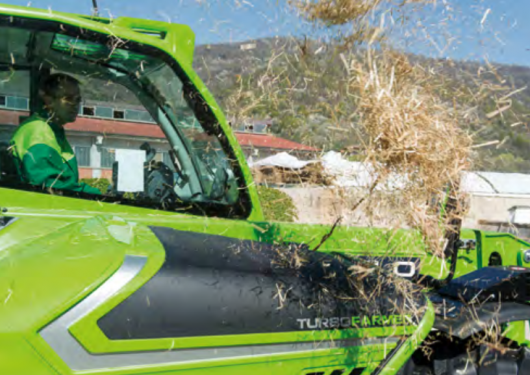

Fan Drive je standardní technologie, která umožňuje změnu směru otáčení ventilátoru chlazení motoru. A to s odsávání, které chladí radiátory, na foukání, které je čistí. Tím se odstraňuje prach a zbytky nahromaděné během práce, což zajišťuje zachování výkonu a účinnosti systému.

Jedná se o jediné modely na trhu vybavené dvěma samostatnými okruhy.

– hydraulickým a hydrostatickým – s oddělenými nádržemi na olej.

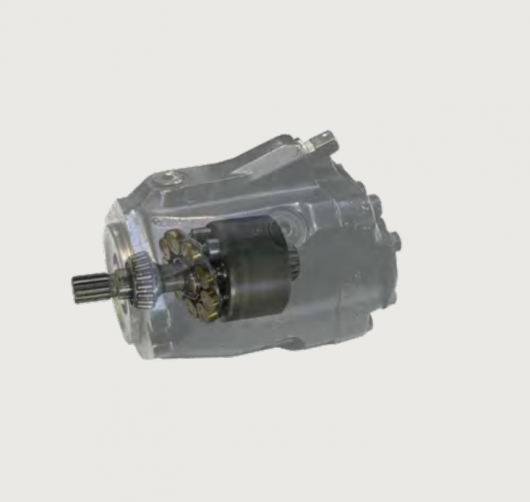

Hydraulický okruh využívá pumpu s proměnlivým průtokem a snímáním zatížení (load sensing), což zajišťuje nižší spotřebu paliva a snadnější ovládání při provádění až tří současných pohybů bez obtíží.

Hydraulický distributor je umístěn vzadu na rámu, což snižuje vibrace a přenos tepla do kabiny, a zároveň zajišťuje optimální přístup pro údržbu.

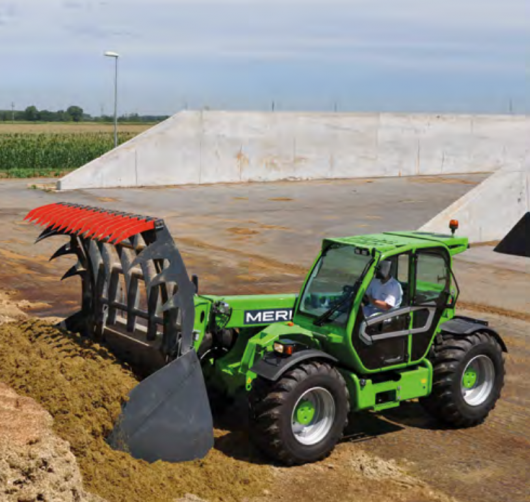

Modely vybavené technologií Hi-Flow (HF) mají nejmodernější generaci hydraulických distributorů vyvinutých společností Merlo, spojenou s vysokoprůtokovou hydraulickou pumpou.

Systém Hi-Flow kombinuje vlastnosti tradiční hydrauliky s inovativními řešeními, jako jsou:
- Spouštění výložníku gravitačně
- Automatické řízení pohybů
- Digitalizované řízení polohy aktuátorů
- Kontinuální dodávka oleje

Díky technologii Hi-Flow je Merlo schopno nabídnout špičkový výkon a jedinečná řešení, která urychlují a zjednodušují každodenní práci obsluhy.

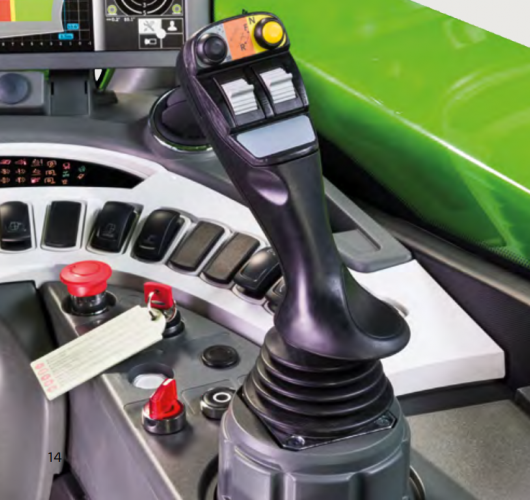

Merlo teleskopické manipulátory mohou být vybaveny kapacitním elektronickým joystickem. Tento joystick dokáže detekovat přítomnost obsluhy pomocí kapacitního senzoru, který umožňuje hydraulické pohyby stroje.
Joystick umožňuje ovládat hlavní hydraulické pohyby stroje a příslušenství, přičemž standardně dokáže řídit až tři pohyby současně.
Na přístrojové desce v blízkosti joysticku je umístěno tlačítko pro zablokování otáčení nosiče. Po aktivaci zabraňuje neúmyslnému otáčení nosiče při práci s příslušenstvím, které vyžaduje pevnou polohu (např. výložníky s navijákem nebo kladkostroje).

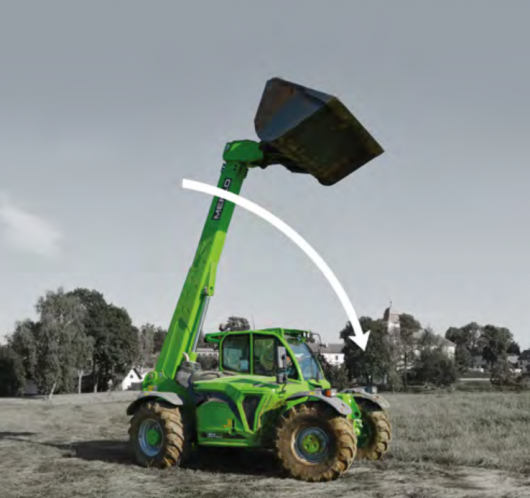

Plně automatické spouštění umožňuje využít váhu výložníku a nákladu při jeho spouštění. Tím se výrazně snižuje potřeba hydraulického výkonu a následně spotřeba paliva a hlučnost, aniž by byla ohrožena bezpečnost.

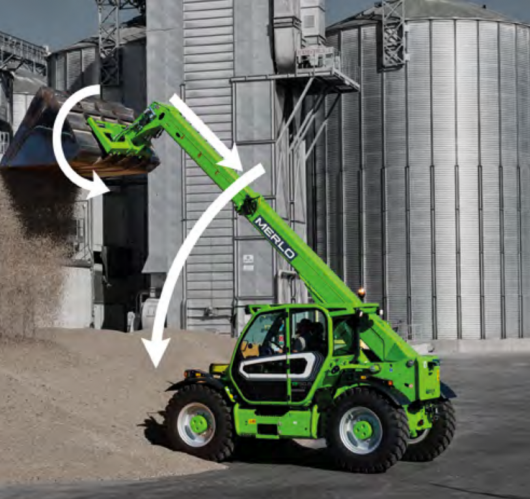

Funkce Set-point byla vyvinuta pro snížení opakujících se operací obsluhy a zjednodušení každodenní práce. Po aktivaci si dokáže stroj zapamatovat pracovní konfiguraci a autonomně řídit hydraulické pohyby (vysouvání/zasouvání, zdvih/spouštění a otáčení nosiče), aby příslušenství bylo vráceno do uložené pozice.

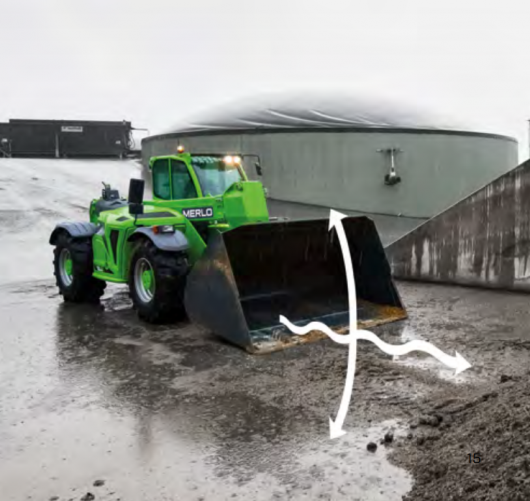

Dostupné jako volitelná funkce, plovoucí řízení výložníku bylo vyvinuto pro zvýšení všestrannosti stroje a usnadnění práce s nářadím, které musí kopírovat kontury terénu, jako jsou zametací stroje, sněhové pluhy, lopaty apod.
Aktivace této funkce umožňuje výložníku volně sledovat terén, čímž je zajištěn stálý kontakt příslušenství se zemí.

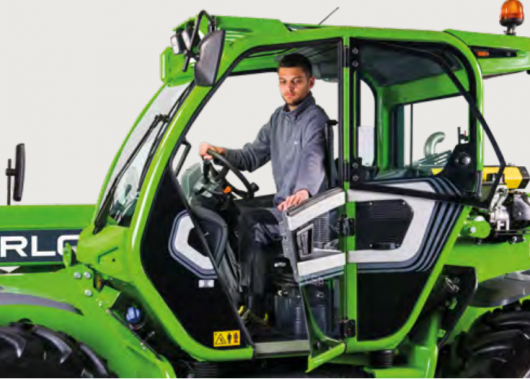

Snadný přístup do kabiny zajišťují dveře otevíratelné o 180°, které maximalizují prostor pro vstup, a velká vzdálenost mezi sloupkem a volantem. Boční okno, nezávislé na  spodní části dveří, lze zajistit v otevřené poloze pro maximální výměnu vzduchu, lepší viditelnost a přímý kontakt s osobami pracujícími venku poblíž stroje. Okno lze odjistit buď ovládáním na podlaze, nebo uvolňovacím knoflíkem přímo na okně, což usnadňuje jeho otevírání.

Design kabiny Merlo zajišťuje vysokou úroveň funkčnosti a komfortu tím, že soustřeďuje informace poskytované řidiči a ovládání různých systémů a zařízení pro optimální ergonomii. Přepínač zpětného chodu na volantu je rovněž přítomen na joysticku.

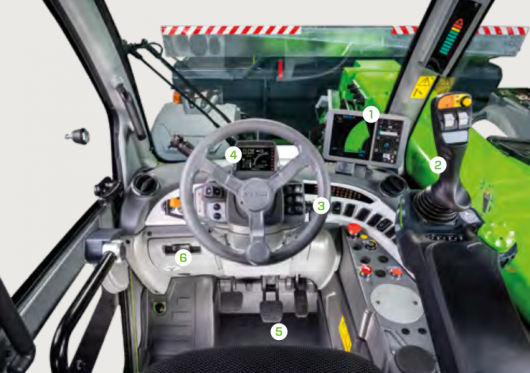

Hlavní prvky kabiny:
1 – displej ASCS (volitelně)
2 – kapacitní joystick
3 – volant a ovládání převodovky
4 – displej převodovky
5 – pedály
6 – přihrádka na příslušenství a ovládání klimatizace

Sloupek řízení, včetně volantu a displeje převodovky, je nastavitelný. Displej zobrazuje veškeré informace týkající se silničního provozu (hladinu paliva, teplotu, rychlost apod.).

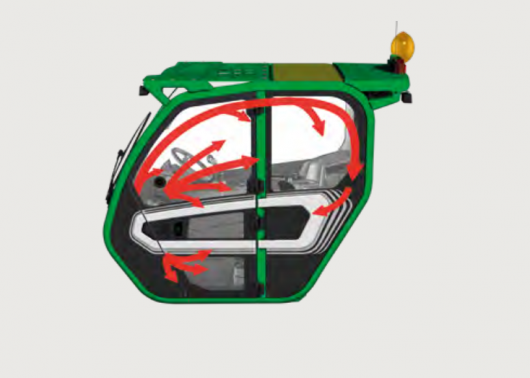

Klimatizace je vyvinuta podle automobilových standardů a zkracuje dobu ohřevu i chlazení kabiny na polovinu oproti běžným systémům. Nasávací otvor je umístěn po straně kabiny, mimo možné zdroje prachu a nečistot, zatímco uvnitř je 8 výdechů, z nichž tři jsou určeny k odmlžování čelního skla, což zajišťuje optimální klimatický komfort.

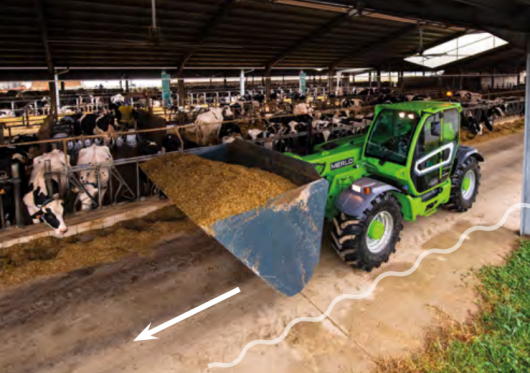

Aktivní systém odpužení výložníku (BSS – Boom Suspension System) je k dispozici jako volitelná výbava. Chrání náklad během přesunu a zároveň udržuje vysoký komfort jízdy v terénu. Systém se automaticky deaktivuje při rychlosti (pod 3 km/h), aby byla zajištěna maximální přesnost a stabilita výložníku.

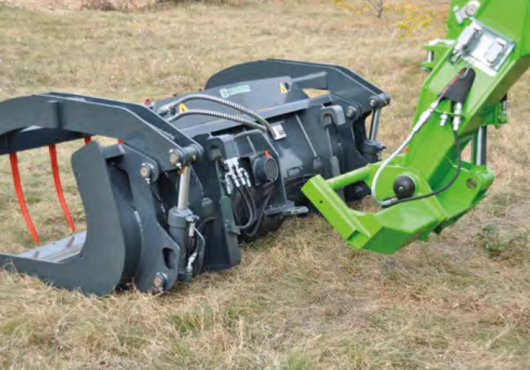

Stroje Merlo mají nosič adaptérů navržený tak, aby zajišťoval maximální výkon s každým připojeným nástrojem. Hmotnost každého adaptéru je optimalizována tak, aby zajišťovala maxilmální nosnost. Maximální výklopný úhel usnadňuje nakládku a vykládku materiálu pomocí lopat. Zařízení Tac-lock, umožňuje hydraulické zajištění nástrojů přímo z kabiny a poskytuje tak maxilmální pohodlí obsluze stroje. Toto zařízení je standardní součástí všech modelů Merlo.

Modely této řady mohou být vybaveny exkluzivním a patentovaným systémem Cab Suspension (CS). Kabina je osazena aktivním hydropneumatickým zavěšením, které může obsluha deaktivovat elektrickým spínačem. Při aktivovaném odpružení je celkový zdvih kabiny 110 mm (-60 mm / +50 mm). Systém snižuje vibrace v kabině, čímž zvyšuje komfort obsluhy během přepravy i pracovních operací na rovné či nerovné ploše.

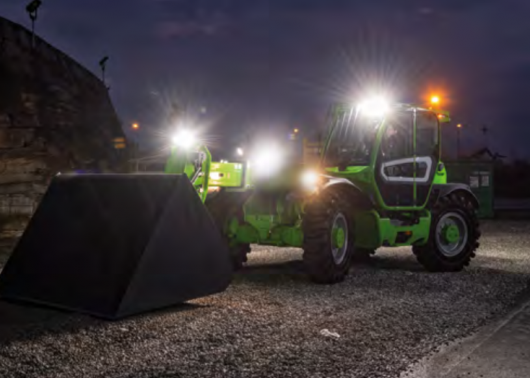

Všechny manipulátory Merlo střední nosnosti jsou standardně vybaveny silničními světly a osvětlením zadní registrační značky. Navíc může být řada střední nosnosti vybavena doplňkovými předními a zadními světly umístěnými v horní části kabiny. Toto řešení umožňuje optimální přehled o pracovním prostoru i za snížené viditelnosti. K dispozici jsou také volitelné světla na výložníku, která osvětlují náklad ve všech fázích zdvihu.

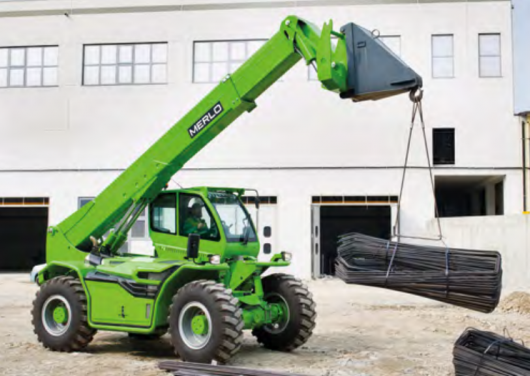

Výborná viditelnost u manipulátorů Merlo zvyšuje rozsah pohybů a bezpečnost obsluhy. Pro dosažení těchto standardů viditelnosti společnost Merlo investovala velké usilí do určení optimální polohy kabiny a výložníku.
Byl také vyvinut detailní design kapoty a velká skleněná plocha, které zajišťují rychlé, bezpečné a přesné operace.
Na stroji jsou navíc instalovány tři různé stěrače, které zajišťují dokonalé čištění oken i při silném dešti. Elektrické ovládání v kabině umožňuje plynulé nebo proměnné nastavení rychlosti stěračů podle aktuálních povětrnostních podmínek.

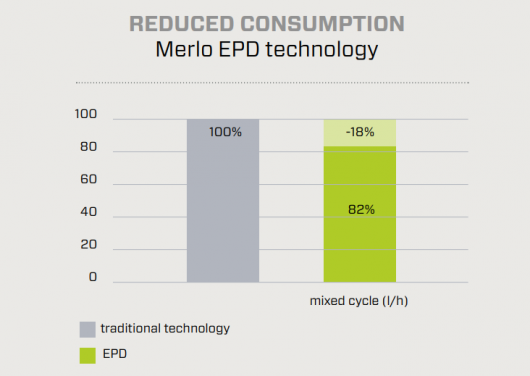

Exkluzivní systém EPD (Eco Power Drive) je patentované řešení značky Merlo pro elektronické řízení a regulaci motoru a převodového ústrojí.
U modelů se 115 hp systém EPD automaticky nastavuje hydrostatický motor podle aktuálních pracovních podmínek. Cílem je maximalizovat účinnost a snížit otáčky motoru, což vede ke snížení spotřeby paliva až o 18 %.
Součástí systému EPD je také funkce „self-accelerating joystick” (samoakcelerující joystick), která řídí otáčky motoru úměrně míře vychýlení joysticku — čím větší vychýlení, tím vyšší otáčky motoru.
Tato funkce dále optimalizuje spotřebu paliva a zároveň maximalizuje reakceschopnost stroje při manipulaci s materiálem.

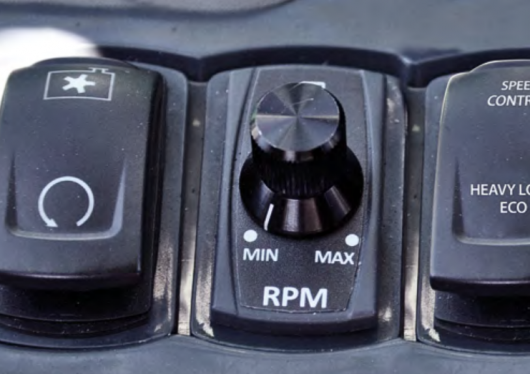

Patentovaný systém Merlo EPD Plus, aplikovaný na hydrostatické převodovky, zahrnuje tři režimy použití, které vyhovují různým provozním potřebám: „Heavy Load“, „Eco“ a „Speed Control“.

- Režim Eco optimalizuje výkon s ohledem na spotřebu paliva a je vhodný pro lehké práce.
- Režim Speed Control je nezbytný pro přepravu a tažení, umožňuje nastavit a udržet konstantní rychlost vpřed bez ohledu na měnící se provozní podmínky.
- Funkce Heavy Load je optimalizována pro náročné práce, kdy je stroj používán na plný výkon.

Nápravy umožňují maximální úhel natočení kol pro snadné manévrování v úzkých prostorách. Navíc může obsluha stroje využívat tři různé režimy řízení (přední náprava, řízení obou náprav a krabí chod), které lze přizpůsobit konkrétním potřebám práce. Všechny modely jsou ve standardu vybaveny samonivelační funkcí řízení.

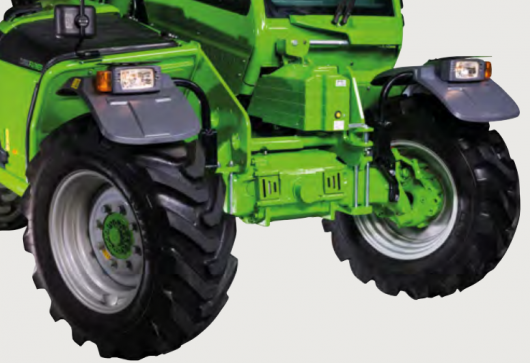

Standardní výbavou manipulátorů Merlo je elektrický, automatický a časově řízený spínač baterie, který zlepšuje efektivitu a životnost baterií. Vyjmutí klíče ze spínací skříňky spustí proces, který kompletně odpojí elektrický obvod stroje, aniž by byla ohrožena spolehlivost jeho řídicích jednotek.
Po vypnutí obvodu může obsluha jednoduše vložit klíče zpět do ovládacího panelu a znovu aktivovat všechny funkce baterií.
K dispozici je také tlačítko u baterie, které umožňuje nucené odpojení baterie pro splnění provozních potřeb dalších zařízení.

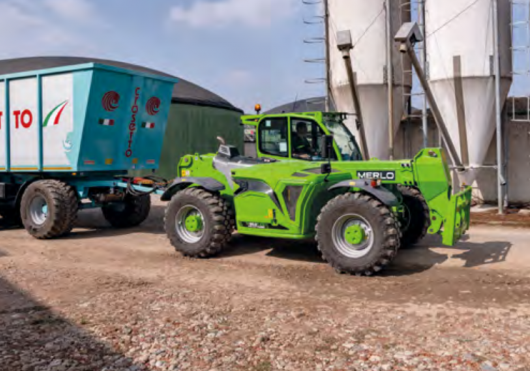

Aby byla zajištěna maximální univerzálnost těchto modelů, je možné teleskopické manipulátory schválit jako „zemědělské traktory T1“, což umožňuje tažení přívěsů po veřejných komunikacích. K dispozici jsou různé možnosti pro připojení a brzdění přívěsů, přičemž maximální povolená tažná kapacita dosahuje 24 tun. (Omezeno místními předpisy daného státu!)
Pro zajištění plné viditelnosti tažného oka je na zadní část rámu instalováno zpětné zrcátko nakloněné tak, aby bylo jasně vidět oje nebo čep přívěsu.
Pro maximální všestrannost stroje jsou dále k dispozici různá řešení se zadními hydraulickými okruhy, které jsou proporcionálně ovládané a umožňují i nepřetržitý průtok oleje.

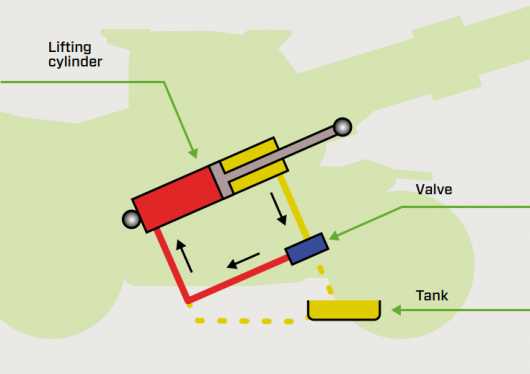

Pro zvýšení produktivity jsou všechny modely HM standardně vybaveny regeneračním systémem hydraulického okruhu Merlo. Toto řešení bylo vyvinuto pro zvýšení úhlové rychlosti výložníku při zvedání nákladu. Tento plně automatizovaný systém dokáže zvýšit rychlost výložníku až o 36 %.
