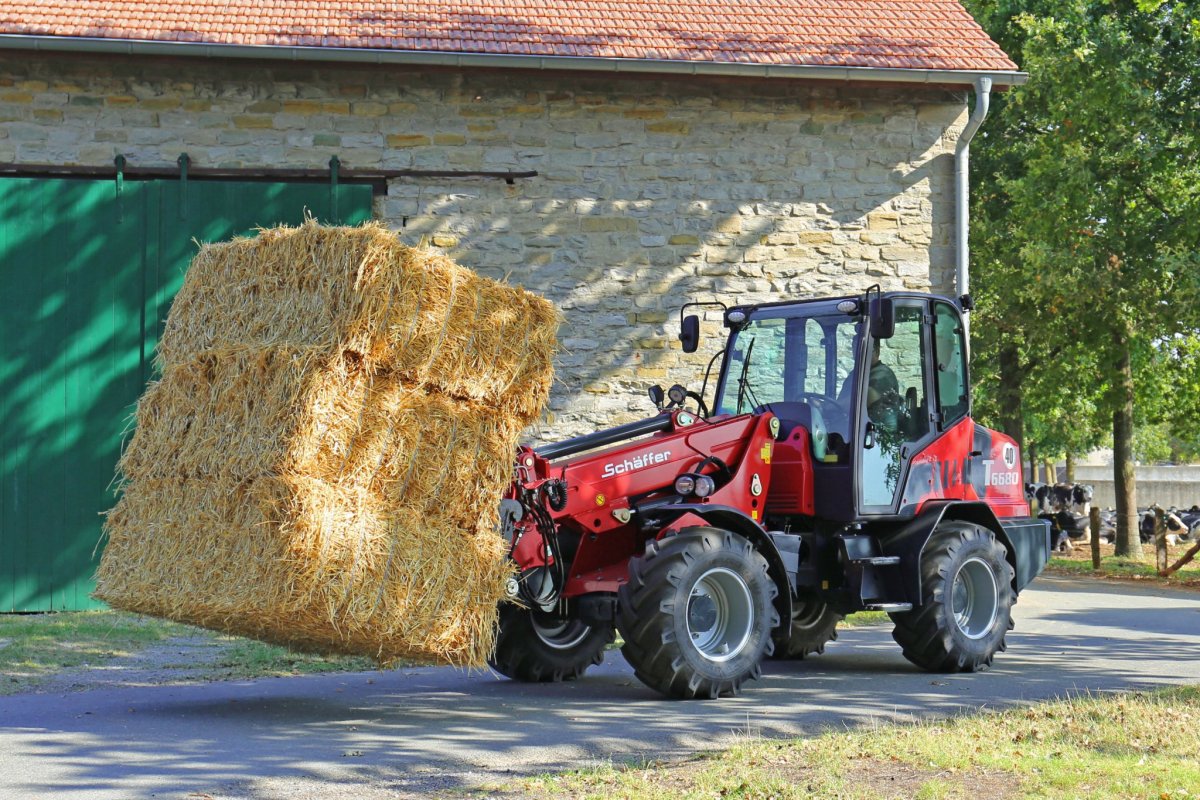

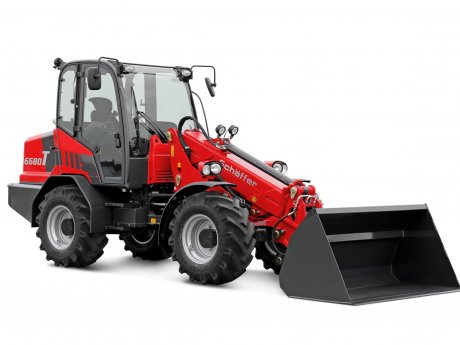

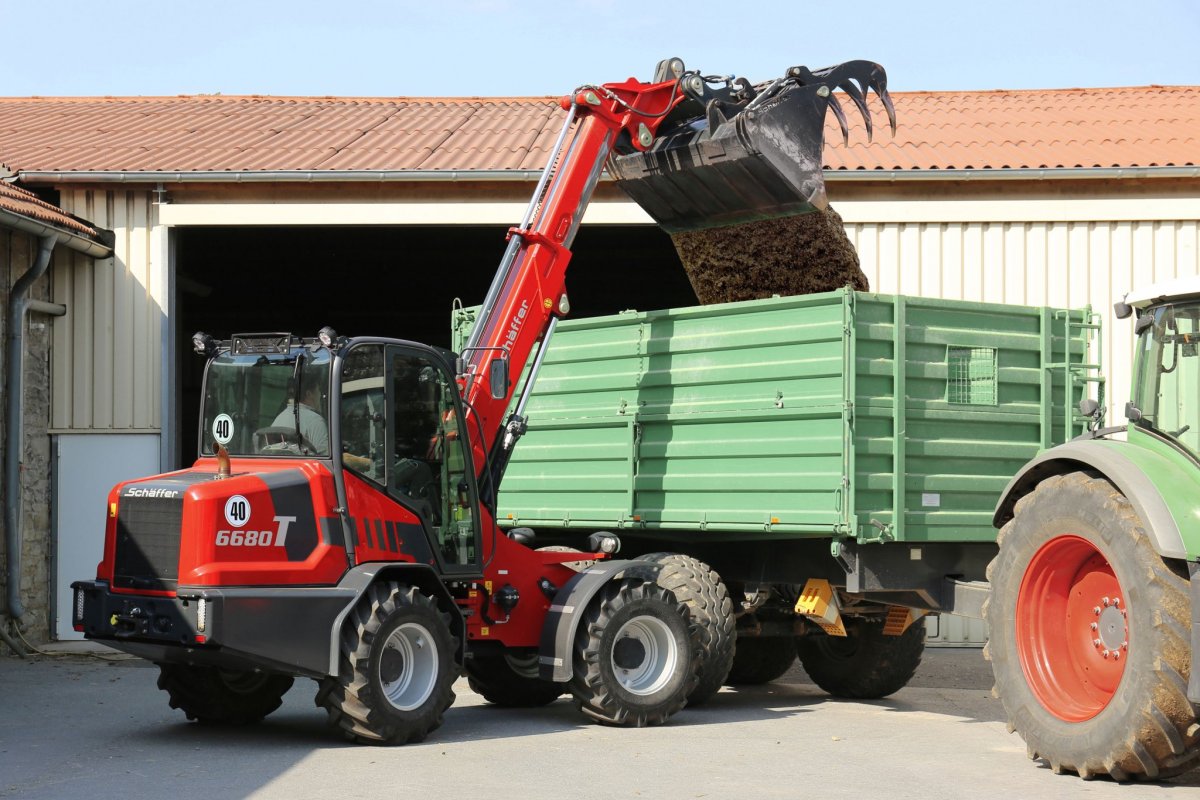

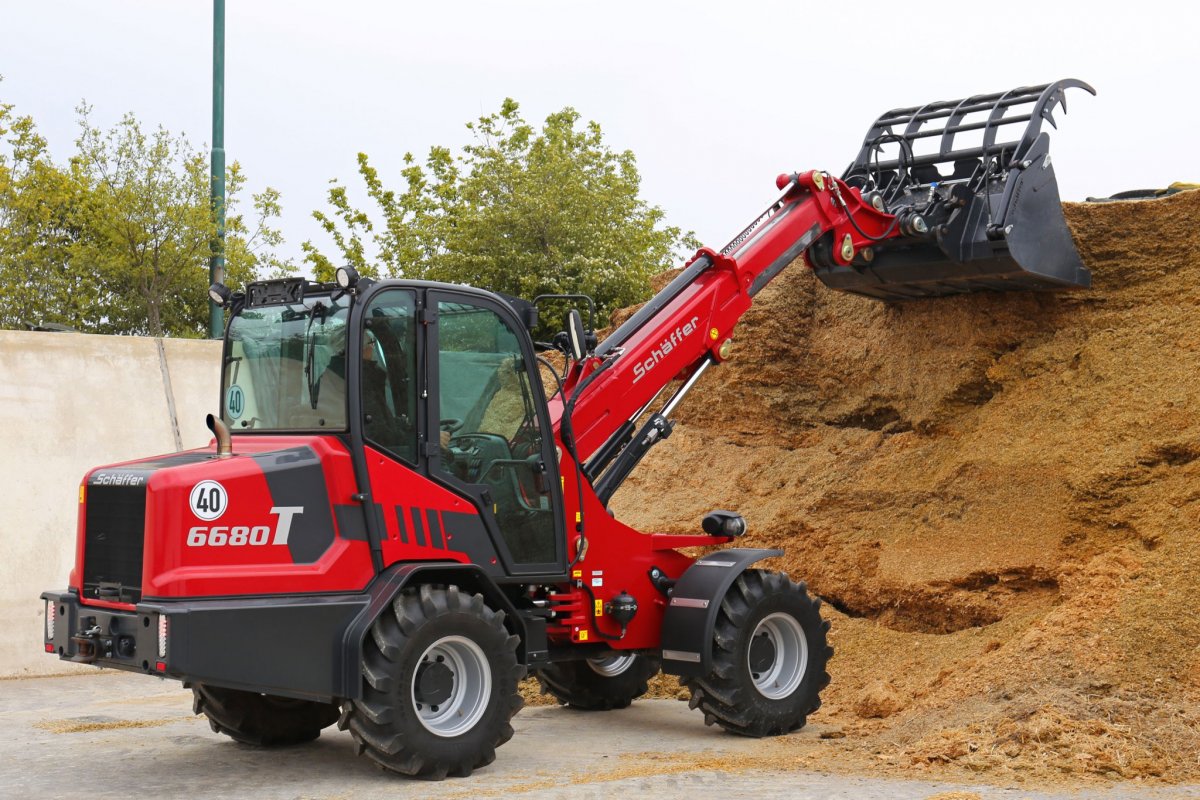

Schäffer 6680 T/6680 T-2
Teleskopický kloubový nakladač 6680 T je se svou pohotovostní hmotností od 5,6 t do 6,3 t nejmenším nakladačem profesionální třídy.
Nakladač je poháněn poslední generací přeplňovaného diesel motoru Deutz s výkonem 55kW (75 k). Ten splňuje stupeň požadavků na zpracování výfukových zplodin "Stage V" použitím oxidačního katalyzátoru a filtru pevných částic. Jelikož jsou všechny komponenty hydrostatického pohonu vzájemně optimálně zkombinovány, je palivo vždy využíváno efektivně a úsporně. Velmi tichý je také ventilátor chlazení s hydraulickým pohonem. Na přání je také v provedení s reverzním chodem. Volitelná max. rychlost 35 km/h je vhodná pro dlouhé vnitropodnikové přejezdy.
Typ 6680 T-2 je vybaven kabinou SCV. V tomto provedení stroj nastavil nová měřítka ve své třídě v oblasti ovládání ergonomie, prostoru pro obsluhu a dokonalého výhledu kolem vozidla. Na přání je také k dispozici snížená verze, která umožňuje průjezd nízkým profilem objektu.
Standardní výbava a rozměry
MOTOR
- dieselový motor Deutz TD 2.9, 4 válce, Tier V, DOC+DPF, výkon 55 kW/75 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- HD planetové nápravy DANA se samosvornými uzávěrkami diferenciálu na obou nápravách
- pneumatiky 400/70-20 AS ET-50, 8-děrový disk (šířka stroje 1900 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
- hydraulický pohon ventilátoru
standartní výbava modelu 6680 T-2
- rychlost 40 km/hod s řazením pod zatížením, odpružené rameno
- elektronické řízení pohonu SPT (Schäffer Power Transmission), ECO mode
HYDRAULIKA
- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku
- elektrické odtlakování hydraulických rychlospojek, beztlaká zpětná větev vpředu
- zubové čerpadlo s dodávkou oleje 76 l/min, prac. tlak 220 bar
- plně hydraulické kloubové řízení, chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY
- kabina SCV-Plus (Silence, Comfort, View), schválena podle ROPS/FOPS
- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad
- joystick s přepínačem směru jízdy, součástí sedačky včetně nastavitelné loketní opěrky
- pracovní světla: LED 2x přední, 1x zadní
- sloupek řízení se stav. výškou a sklonem, počítadlo Mth, ukazatel paliva, palivoměr, teploměr
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- odpojovač baterie, 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
- zadní závaží - koncová deska + vyprošťovací závěs
Rozměry
(A) Rozvor: 2 450 mm
(B) Délka podvozku: 5 050 mm
(C) Celková délka se standardní lopatou: 5 780 mm
(D) Hloubka kopání: 50 mm
(E) Dosah: 2 360 mm
(F) Otočný bod, teleskopické rameno zasunuté: 3 950 mm
(G) Nakládací výška s paletovými vidlemi: 4 700 mm
(H) Max. výsypná výška: 3 980 mm
(I) Výška přední části: 1 750 mm
(J) Šířka výsypu: 815 mm
(K) Výška sedáku: 1 470 mm
(L) Výška kabiny / možnost: 2 630 mm / od 2 530 mm
(M) Max. otočný bod lopaty: 4 950 mm
(N) Celková šířka / možnost: 1 900 / 1 800 - 2 050 mm
(O) Vnitřní poloměr otáčení: 1 960 mm
(P) Vnější poloměr otáčení: 3 760 mm
(Q) Vnější poloměr se standardní lopatou: 4 400 mm
| Základní technické údaje | Schäffer 6680 T/6680 T-2 |
|---|---|
| Provozní hmotnost | 5800-6300 kg |
| Výkon motoru | 55 kW |
| Výška dosahu k otočnému čepu - prodloužený výložník | 4950 mm |
| Max. nosnost paletizační vidle - stroj rovně | 3820 kg |
| Max.. nosnost lopata - stroj rovně | - kg |
| Objem palivové nádrže | 95 l |
| Motor | 4-vál. diesel Deutz 2,9l |
| Výkon | 55/75 kW/PS |
| Pojezd | hydrostatický pohon všech kol s automativním řízením, HTF |
| Pneumatiky ve standardní výbavě | 400/70-20 AS. ET 0, 8-děrový disk |
| Provozní brzda | lamelová brzda v olejové lázni |
| Parkovací brzda | lamelová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 74 l/min.; 88 l/min |
| Pracovní tlak hydrauliky | 220 bar |
| Řízení | plně hydraulické řízení s centrálním kloubem |
| Síla hydrauliky | 3100 kg |
| Zatížení při sklápění, přímý směr | 3800 kg |
| Nápravy | HD planetové nápravy se samosvornou uzávěrkou diferenciálu |
| Rychlost | 0-20/0-35 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 85 l |
