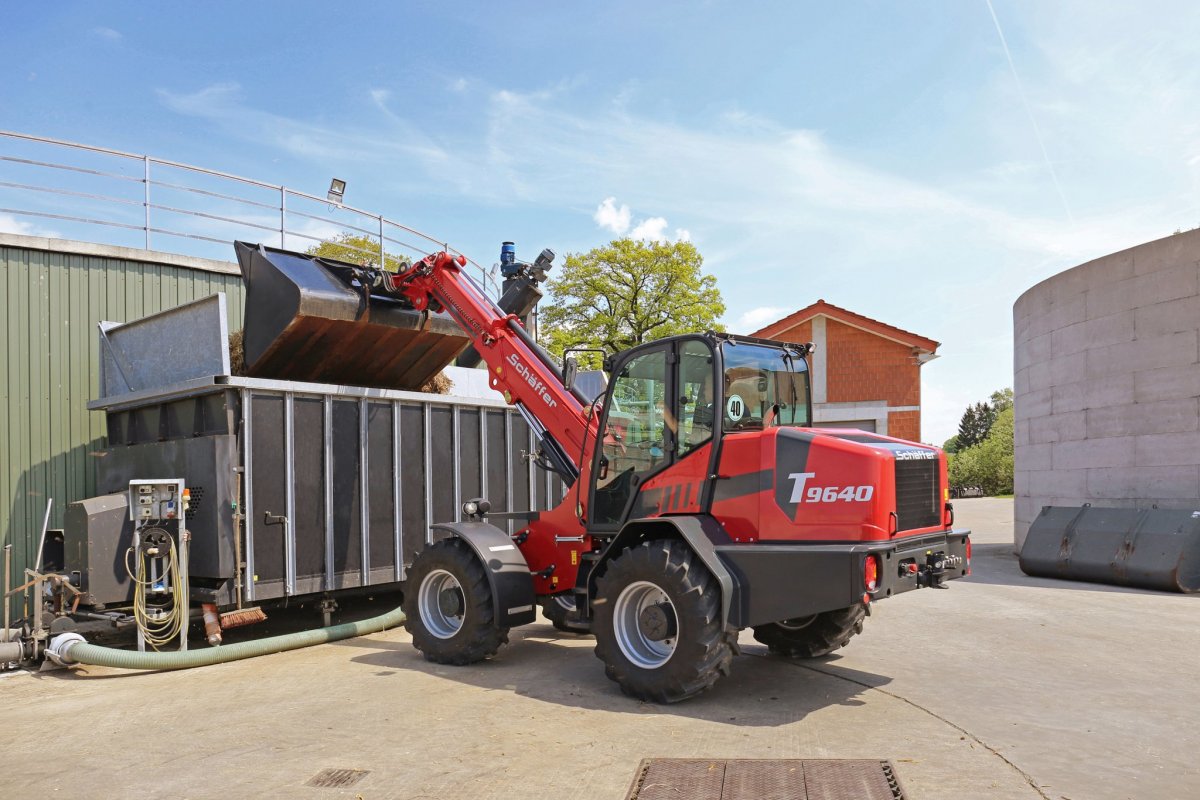

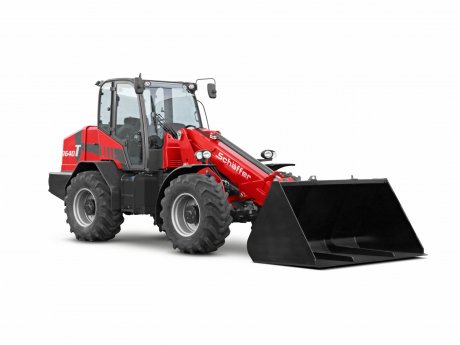

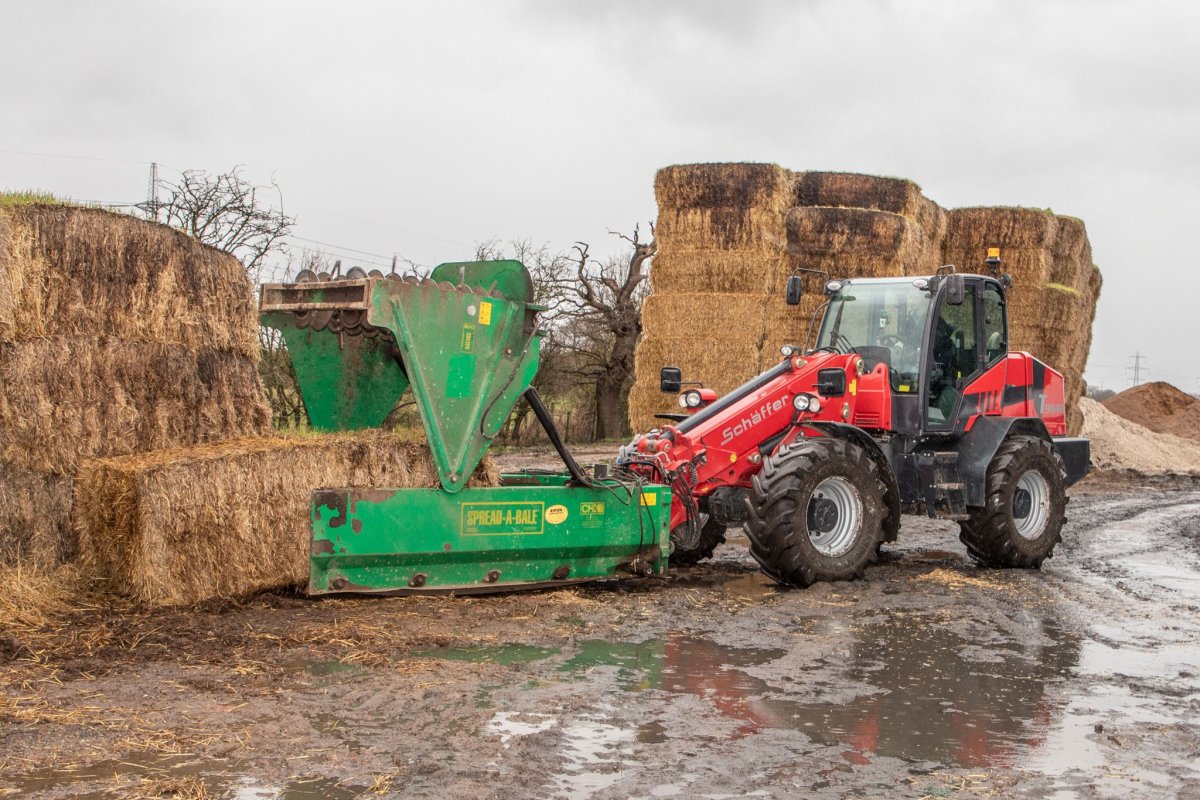

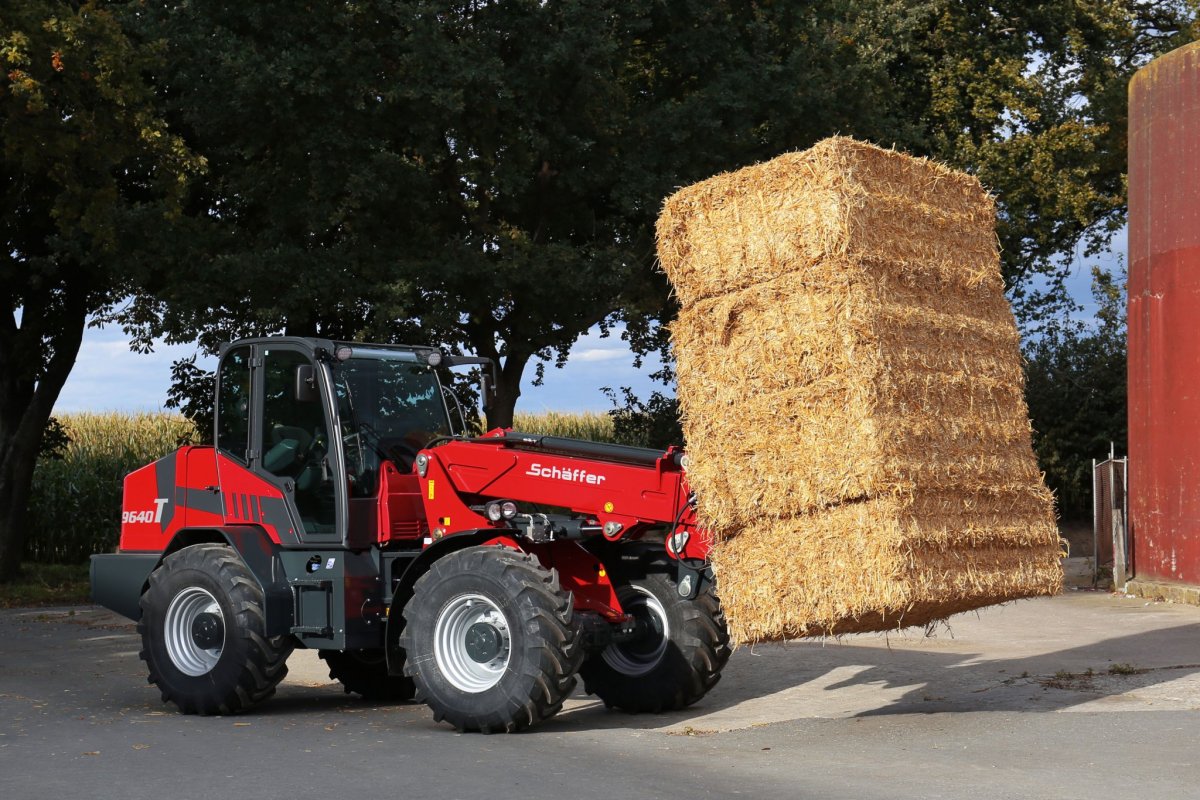

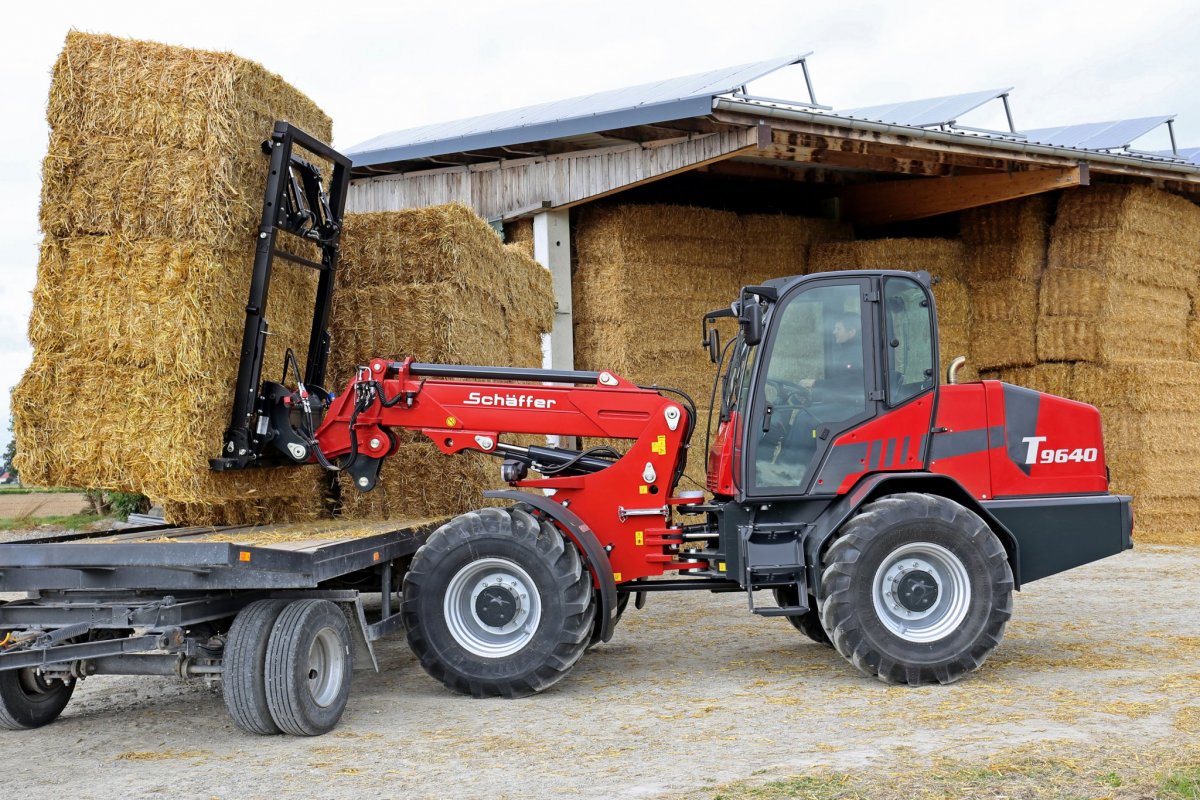

Schäffer 9640 T-3
Model 9640 T-3 má, dle přidaného závaží, provozní hmotnost od 8400 kg až do 9700kg. Užitečná nosnost v celém rozsahu maximálního zdvihu 5,40 m je 4160 kg. Nakladač je poháněn výkonným 100 kW (136 k) 4-válcovým motorem Deutz poslední generace. Stroj má v základní výbavě citlivou, ale nesmírně výkonnou pracovní hydrauliku typu load-sensing s čerpadlem o výkonu 145 l/min., robustní 24¨ pneumatiky a hydraulicky poháněný ventilátor chlazení s možností reverzního chodu pro snadné čištění chladiče.
SDCT
Tak jako typ 9660 T-3, má i typ 9640 T-3 možnost volby pojezdu SDCT včetně ECO režimu. SDCT = Schäffer Dual Clutch Transmission. Pod zátěží jsou řazeny dva režimy pojezdu. Při režimu pojezdu 2 má nakladač rychlost až 40 km/h(opt.) se všemi výhodami hydrostatického pohonu. V režimu 1, nakladač disponuje enormní trakční sílou díky hnacímu ústrojí s dvojitou spojkou.
Patentovaný systém pohonu umožňuje provádět většinu pracovních činností bez nutnosti řazení. Převodové ústrojí tak pracuje s vysokým stupněm účinnosti, takže palivo je využito velice úsporně. Systém je navíc vybaven ECO režimem, který je ve standardu pro verzi s rychlostí 40 km/h.
Spolu s novou kabinou SV Plus, typ 9640 T má ty nejlepší ergonomické podmínky o pro dlouhé pracovní dny. Tento stroj nastavil vysoké parametry v oblasti jízdního komfortu.
Standardní výbava a rozměry
MOTOR
- dieselový motor Deutz TCD 3,6, 4 válce, Tier 5, DOC+SCR+DPF - 105 kW/143 k
POJEZD
- hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod,
- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
- systém regulace pojezdu HTF (High Traction Force)
- elektronické řízení pohonu SPT (Schäffer Power Transmission)
- ZF planetové nápravy HD (Heavy Duty)
- samosvorné uzávěrky diferenciálu na obou nápravách
- pneumatiky 460/70-24 AS ET-50 (šířka stroje 2340 mm)
- výkyvná náprava vzadu, bezúdržbový centrální kloub
- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací
- hydraulický pohon ventilátoru
HYDRAULIKA
- proporcionální ovládání ELPRO, připojení 3. hydr. fce 2 r., ovl. proporcionálně na joysticku
- elektrické odtlakování hydraulických rychlospojek, beztlaká zpětná větev vpředu
- čerpadlo Load-Sensing s dodávkou oleje 172 l/min,prac. tlak 220 bar, Flow-Sharing
- plně hydraulické kloubové řízení, dva válce řízení, kombinovaný chladič hydraulického oleje
- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
- hydraulický válec naklápění nářadí integrován v teleskopickém rameni
MÍSTO OBSLUHY - NOVÁ KABINA
- NOVÁ kabina SCV-Plus schválena podle ROPS/FOPS, 10“ dotykový displej, držák telefonu
- NOVÝ elektronický joystick SRS, součástí sedačky vč. nastavitelné loketní opěrky
- dynamický zátěžový systém DIN EN474-3, možnost volby režimů pracovní hydrauliky
- tlumení koncových pohybů pístů prac. hydrauliky, stavitelný sloupek ovl. pedálem
- pracovní světla: LED 2x přední / 1x zadní, komfortní sedadlo s bezpečnostním pásem
- vytápěné zadní okno, dotykové ovl. pr. světel a stěrače, příprava na rádio
OSTATNÍ
- rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
- odpojovač baterie, 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu
- zadní závaží - koncová deska + vyprošťovací závěs
Rozměry
(A) Rozvor: 2 615 mm
(B) Délka podvozku: 5 452 mm
(C) Celková délka se standardní lopatou: 6 260 mm
(D) Hloubka kopání: 70 mm
(E) Dosah: 2 860 mm
(F) Otočný bod, teleskopické rameno zasunuté: 4 100 mm
(G) Nakládací výška s paletovými vidlemi: 5 178 mm
(H) Max. výsypná výška: 4 574 mm
(I) Výška přední části: 1 960 mm
(J) Šířka výsypu: 740 mm
(K) Výška sedáku: 1 650 mm
(L) Výška kabiny / možnost: 2 830 mm / 2 730 mm
(M) Max. otočný bod lopaty: 5 400 mm
(N) Celková šířka / možnost: 2 340 / 2 330 - 2 380 mm
(O) Vnitřní poloměr otáčení: 2 220 mm
(P) Vnější poloměr otáčení: 4 560 mm
(Q) Vnější rádius se standardní lopatou: 5 110 mm
| Základní technické údaje | Schäffer 9640 T-3 |
|---|---|
| Provozní hmotnost | 8400-9700 kg |
| Výkon motoru | 105 kW |
| Výška dosahu k otočnému čepu - prodloužený výložník | 5400 mm |
| Max. nosnost paletizační vidle - stroj rovně | 5940 kg |
| Max.. nosnost lopata - stroj rovně | - kg |
| Objem palivové nádrže | 150 l |
| Motor | 4-vál. diesel Deutz |
| Výkon | 100/136 kW/PS |
| Pojezd | hydrostatický pohon všech kol a automotivním řízením, HTF |
| Pneumatiky ve standardní výbavě | 460/70-24 AS ET-50 |
| Provozní brzda | lamelová brzda v olejové lázni |
| Parkovací brzda | lamelová brzda v olejové lázni |
| Výkon pracovní hydrauliky | 145 l/min |
| Pracovní tlak hydrauliky | 220 bar |
| Řízení | plně hydraulické řízení s centrálním kyvným kloubem |
| Síla hydrauliky | 4200 kg |
| Zatížení při sklápění, přímý směr | 5350 kg |
| Nápravy | ZF planetové nápravy (Heavy Duty) se samosvornou uzávěrkou diferenciálu |
| Rychlost | 0-20/ 0-40 km/h |
| Elektrická instalace | 12 V |
| Objem nádrže na hydraulický olej | 130 l |
