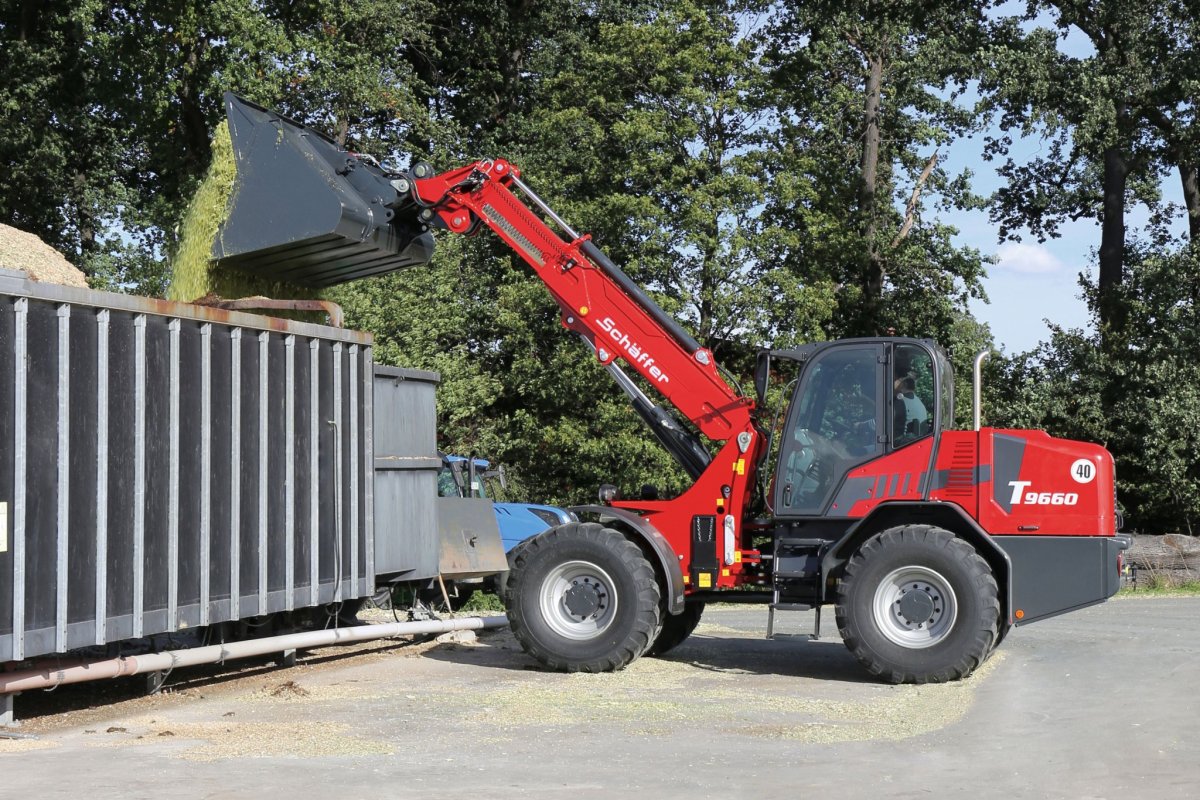

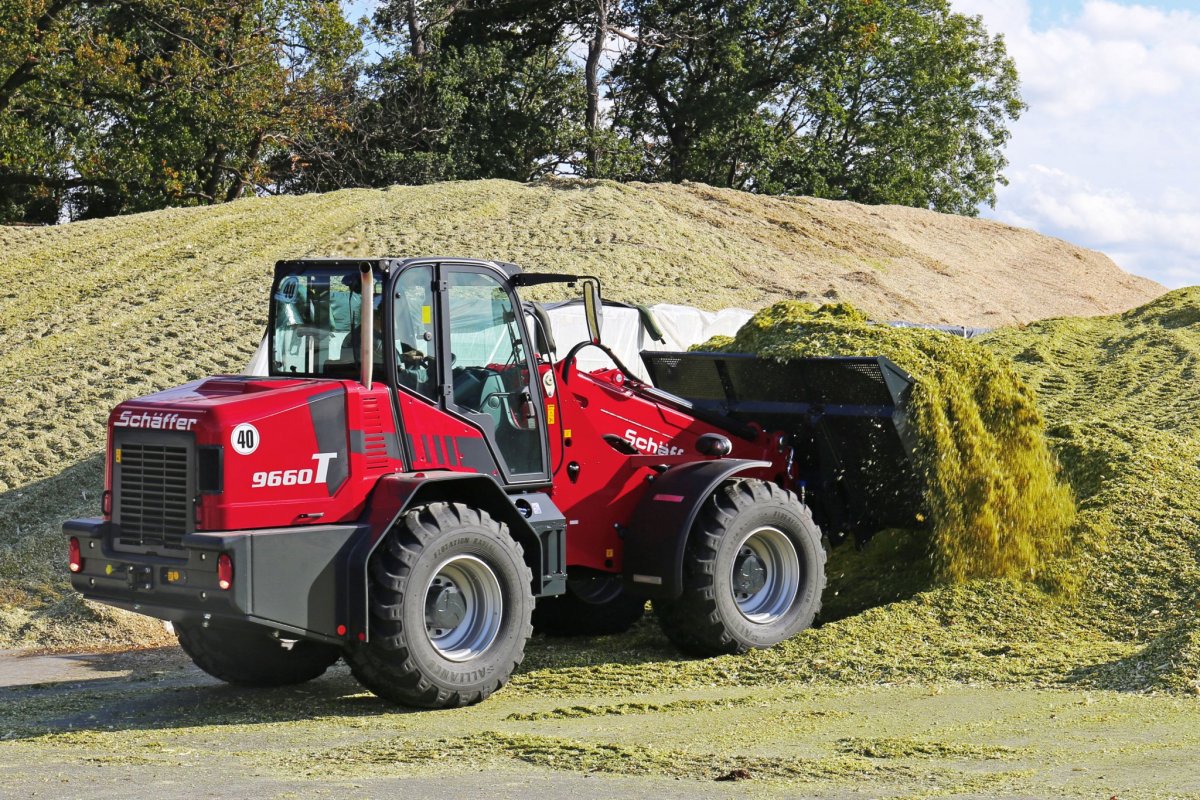

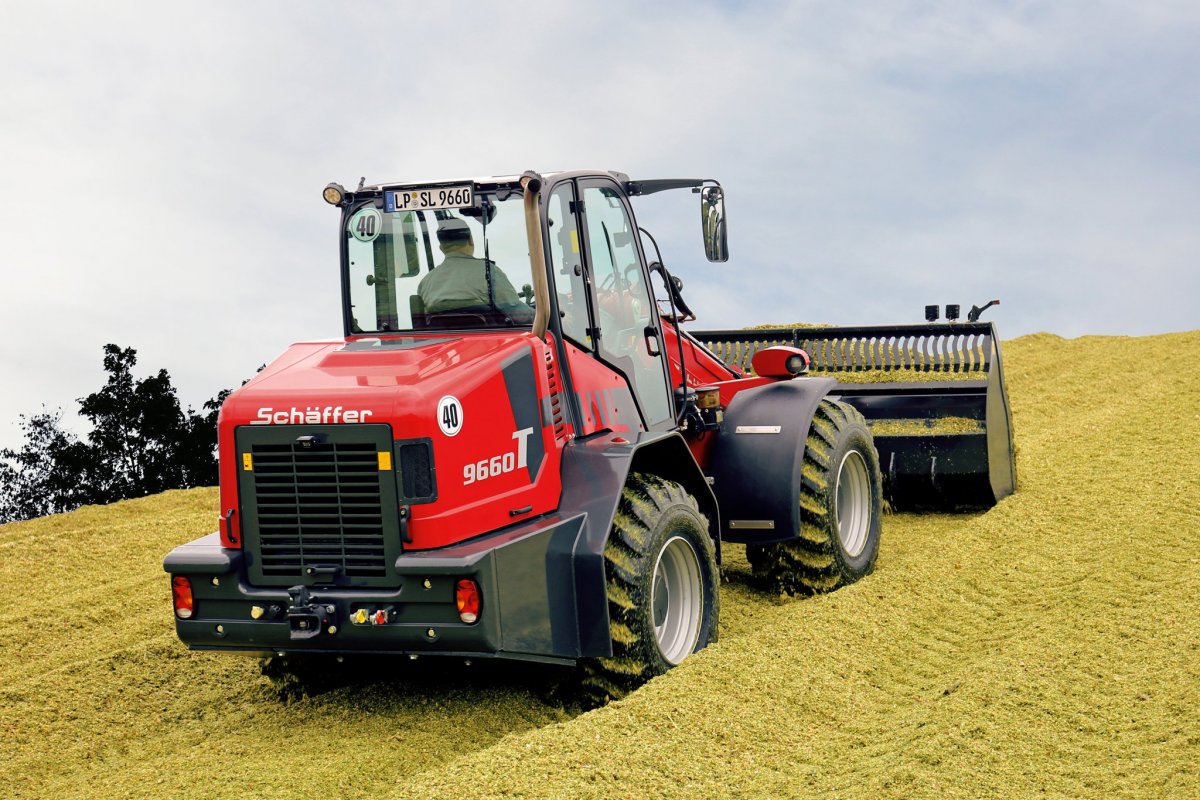

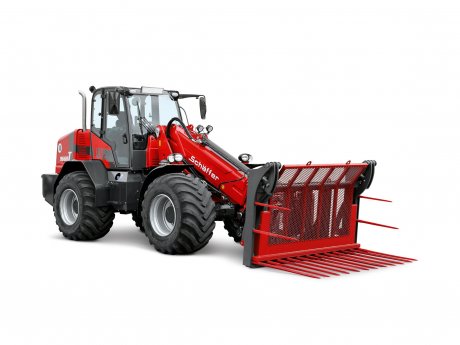

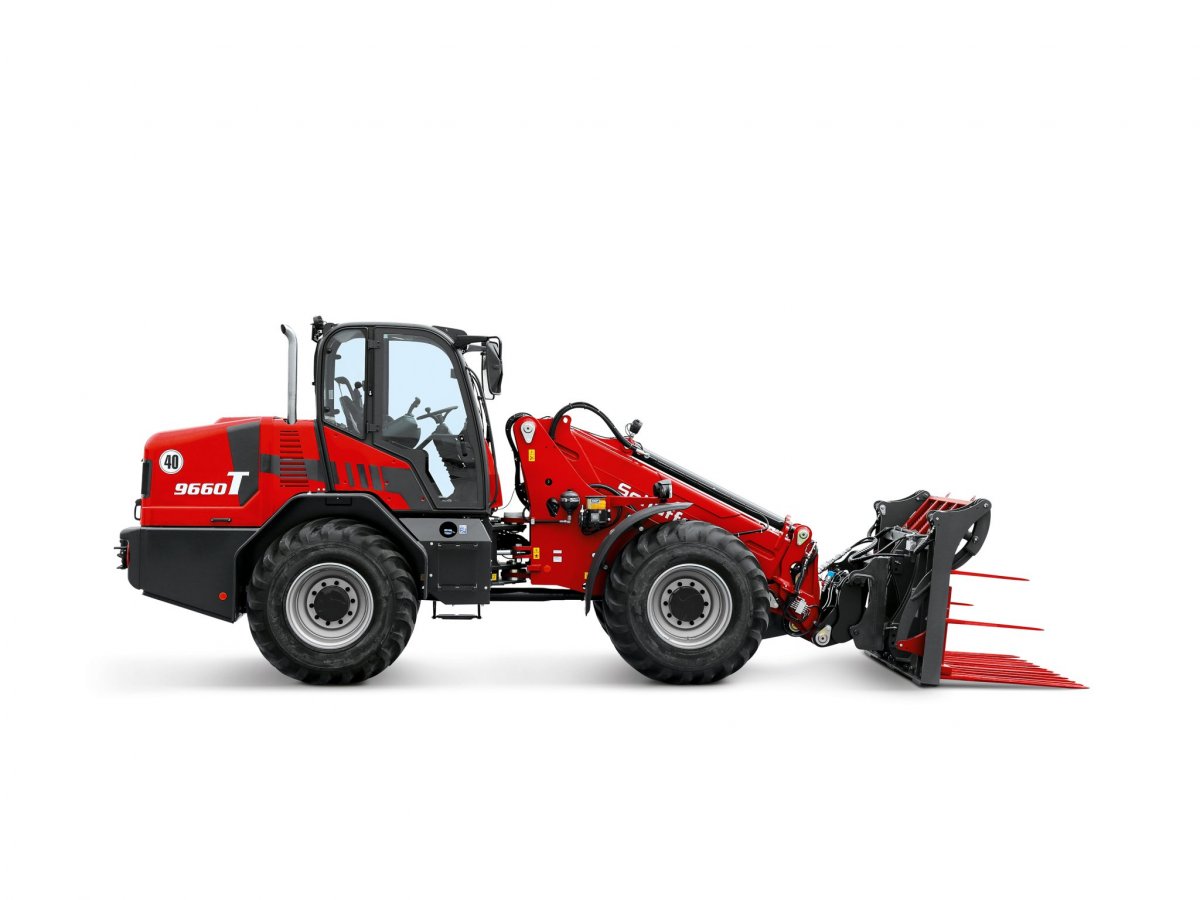

Schäffer 9660 T-2

teleskopický kloubový nakladač

Modelová řáda teleskopických nakladačů Schäffer s kloubovým řízením je nejširší na trhu. S provozní hmotností až 13 t a výškou zdihu 6,10 m zaujímá typ 9660 T-2 výjímečnou pozici. Typ 9660 T-2 byl speciálně vyvinut pro potřeby bioplynových stanic a velkých farem. Kombinuje výborný výhled a značnou sílu klasického kolového nakladače s výškou zdvihu a dosahem konvenčního teleskopu.

Typ 9660 T-2 má provozní hmotnost až 13 t a zdvihový výkon je 5,3, což z něj činí náš největší a nejsilnější stroj. Jedno-sekční teleskopické rameno je dostatečné robusní, aby vydrželo i ty nejtěžší pracovní podmínky. Ferro-Form kluzné elementy, tak jako na všech ostatních Schäffer teleskopických kloubových nakladačích, jsou bezúdržbové a mají dlouhou životnost. Standardní flow-sharing hydraulický systém s průtokem 195 l/min. pracuje velmi rychle a přesně i při nízkých otáčkách motoru. Load-sensing systém pracovní hydrauliky je v základní výbavě.

Velmi efektivně také pracuje 4 válcový dieslový přeplňovací motor Deutz Common Rail s výkonem 115 kW (157 k). S hnací silou více než 9 000 daN, dodává pro hydrostatický pohon dodatek výkonu i pro nejnáročnější činnosti.

Standardní výbava a rozměry

MOTOR

- dieselový motor Deutz TCD 5,2, 4 v, Tier 5, DOC+DPF+SCR, výkon: 2 modely viz níže

POJEZD

- hydrostatický pohon všech kol s automotivním řízením HTF (High Traction Force)

- vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží

- rychlost std. 30 km/h, na přání snížení na 20 km/hod

- planetové nápravy HD (Heavy Duty)

- samosvorné uzávěrky diferenciálu na obou nápravách

- pneumatiky 500/70-24 AS ET 0 (šířka stroje 2290 mm)

- výkyvná náprava vzadu, bezúdržbový centrální kloub

- bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací

- hydraulický pohon ventilátoru

HYDRAULIKA

- připojení 3. hydraulické fce 2 rychlospojky, ovládání ELPRO - elektricky na joysticku

- elektrické odtlakování hydraulických rychlospojek, beztlaká zpětná větev vpředu

- čerpadlo Load-Sensing tlak 220 bar:196 l/min - 130kW, 230 l/min - 150 kW

- proporcionální ovládání Flow-Sharing

- plně hydraulické kloubové řízení, dva válce řízení, kombinovaný chladič hydraulického oleje

- kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru

- hydraulický válec naklápění nářadí integrován v teleskopickém rameni

MÍSTO OBSLUHY

- kabina SCV-Plus (Silence, Comfort, View), schválena podle ROPS/FOPS

- komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad

- joystick s přepínačem směru jízdy, součástí sedačky včetně nastavitelné loketní opěrky

- pracovní světla: LED 2x přední / 1x zadní

- sloupek řízení se stav. výškou a sklonem, počítadlo Mth, ukazatel paliva, palivoměr, teploměr

OSTATNÍ

- rychloupínací systém pro pracovní nářadí - typ VM hydraulické zajištění

- odpojovač baterie, 2stupňový vzduchový filtr s vysoce účinným předčističem vzduchu

- zadní závaží - koncová deska + vyprošťovací závěs

Rozměry

(A) Rozvor: 2 900 mm

(B) Délka podvozku: 5 900 mm

(D) Hloubka kopání: 80 mm

(E) Dosah: 3 300 mm

(F) Otočný bod, teleskopické rameno zasunuté: 4 800 mm

(G) Nakládací výška s paletovými vidlemi: 5 900 mm

(H) Max. výsypná výška: 5 100 mm

(I) Výška přední části: 2 190 mm

(J) Šířka výsypu: 850 mm

(K) Výška sedáku: 1 880 mm

(L) Výška kabiny: 2 900 mm

(M) Max. otočný bod lopaty: 6 100 mm

(N) Celková šířka / možnost: 2 290 / 2 390 - 2 490 mm

(O) Vnitřní poloměr otáčení: 2 910 mm

(P) Vnější poloměr otáčení: 5 200 mm

(Q) Vnější poloměr se standardní lopatou: 5 650 mm

Číst více Číst méně

Základní technické údaje	Schäffer 9660 T-2
Provozní hmotnost	11000 - 13000 kg
Výkon motoru	130/150 kW
Výška dosahu k otočnému čepu - prodloužený výložník	6100 mm
Max. nosnost paletizační vidle - stroj rovně	7700 kg
Max.. nosnost lopata - stroj rovně	- kg
Objem palivové nádrže	185 l
Motor	4-vál. diesel Deutz
Výkon	130/177;150/204 kW/PS
Pojezd	hydrostatický pohon všech kol s automotivním řízením, HTF
Pneumatiky ve standardní výbavě	500/70R24 AS, ET0
Provozní brzda	vícekotoučová a hydrostatická kombinovaná brzda
Parkovací brzda	lamelová brzda v olejové lázni
Výkon pracovní hydrauliky	196 l/min
Pracovní tlak hydrauliky	220 bar
Řízení	plně hydraulické řízení s centrálním kyvným kloubem
Síla hydrauliky	5300 kg
Zatížení při sklápění, přímý směr	7900 kg
Nápravy	HD planetové nápravy se samosvornou uzávěrkou diferenciálu
Rychlost	0-30/ 0-40 km/h
Elektrická instalace	12 V
Objem nádrže na hydraulický olej	170 l
