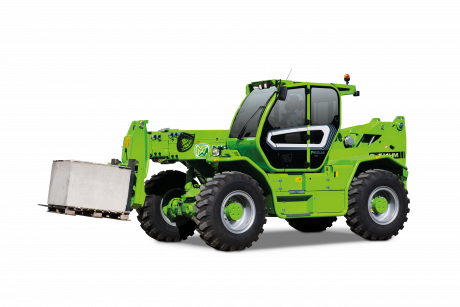

Merlo HM

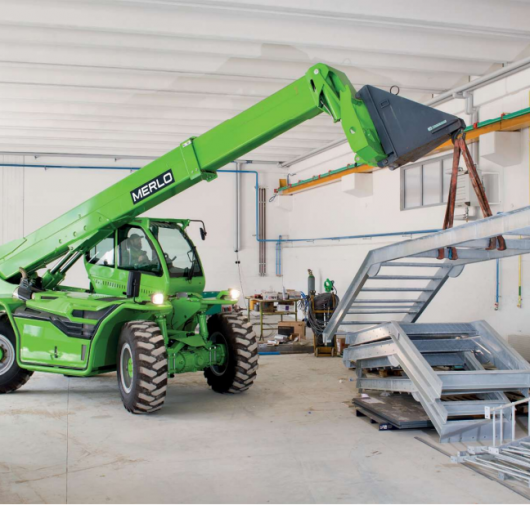

Výložník Merlo využívá dvojitý „C“ profil z oceli se svary vedenými podél neutrální osy ohybu. Hydraulické hadice a elektrické kabely jsou umístěny uvnitř výložníku v rámci „kazetového“ systému, který je chrání před možným poškozením a zároveň umožňuje snadné vyjmutí komponentů při potřebě údržby. Vodicí bloky ve tvaru L jsou vyrobeny z kompozitního materiálu, který maximalizuje účinnost a snižuje rázy i opotřebení kluzných ploch. Výložník Merlo nabízí vysokou přesnost s milimetrovou kontrolou pohybu.

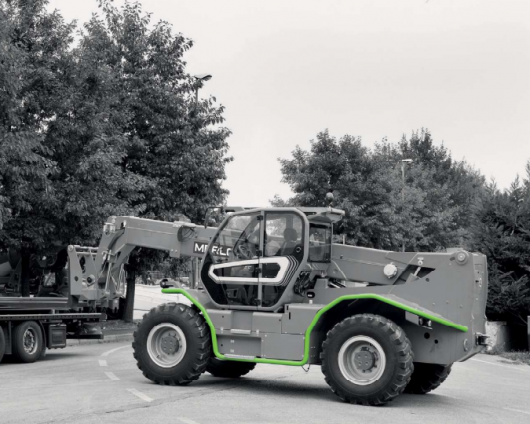

Díky menším rozměrům oproti běžným standardům na trhu rám minimalizuje celkovou velikost stroje. Je také vybaven vnější ocelovou výztuhou ve formě „pásu“. Spodní část stroje je navržena s důrazem na maximální pevnost konstrukce a je kompletně chráněna ocelovými plechy. Ty chrání všechny komponenty před možným poškozením při jízdě v terénu.

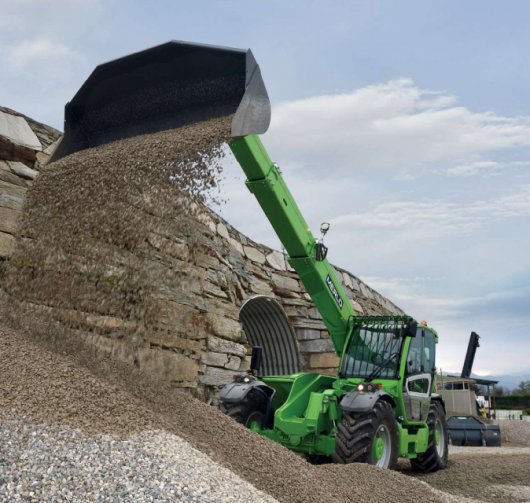

Teleskopické manipulátory Merlo mohou být vybaveny zařízením pro boční vyrovnávání. Díky tomuto řešení může obsluha pomocí jednoduchého ovládání v kabině upravit příčný náklon rámu stroje a kompenzovat tak svažitý terén až do maximální hodnoty 8 % (cca 5°). Tím je zajištěno dokonale svislé zvedání nákladu a zároveň se snižuje riziko boční nestability stroje.

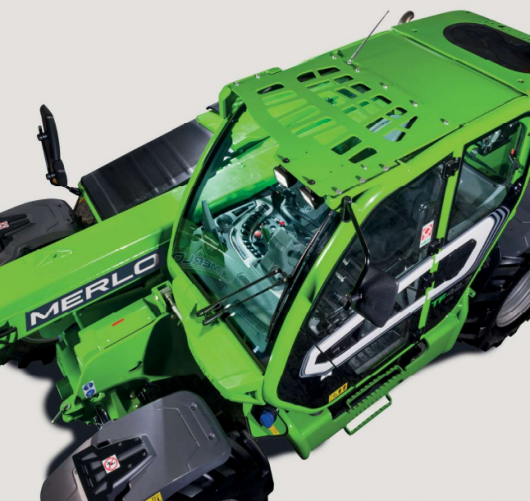

Všechny teleskopické manipulátory Merlo jsou vybaveny kovovou konstrukcí nad skleněnou střechou kabiny, která plně splňuje normu FOPS Level II – nejpřísnější certifikaci pro ochranu obsluhy před padajícími předměty. Ochranná mříž na střeše kabiny je tvarována tak, aby minimalizovala omezení výhledu, a zároveň zajišťuje:

- Maximální komfort v kabině
- Vynikající výhled na náklad
- Nejvyšší bezpečnost obsluhy i komponent kabiny, včetně střechy a horního stěrače čelního skla
- Snadnou demontáž konstrukce pro důkladné čištění střechy a čelního skla

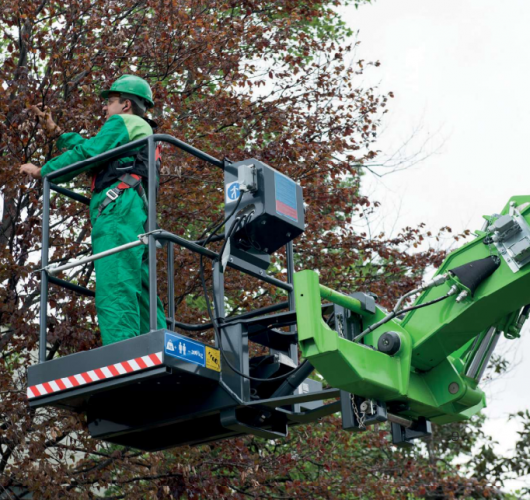

Všechny modely z řady High Capacity mohou být vybaveny pracovní plošinou. Toto řešení, vyhovující normě EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zároveň zvyšuje všestrannost stroje.
Nové řešení řízení plošiny umožňuje proporcionální nastavení rychlosti pohybu plošiny podle manipulovaného nákladu a polohy výložníku, což urychluje pracovní operace a zvyšuje efektivitu práce obsluhy.

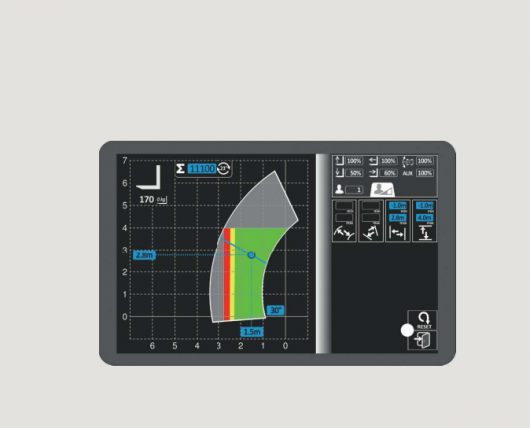

Speciální funkce, přístupná prostřednictvím displeje, umožňuje obsluze nastavit omezení pracovního prostoru.

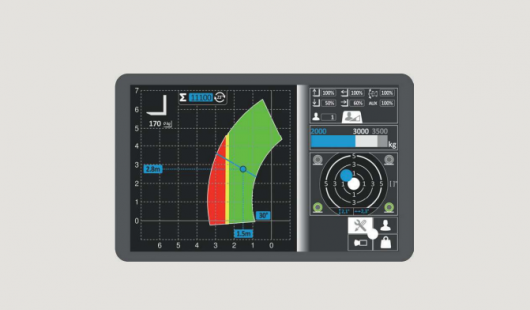

Lze upravit vertikální i horizontální pohyby (minimální a maximální výšku a vysunutí) nebo relativní pohyby výložníku (minimální a maximální úhel zdvihu a vysunutí).

Nastavení je snadné a přesné díky zelenému otočnému ovladači umístěnému u joysticku. Ten umožňuje přesné nastavení po 0,1 m při práci s výložníkem. Úhel výložníku lze nastavit s přesností 1°.

Nastavení pracovního prostoru zvyšuje bezpečnost při opakovaných činnostech, zejména v omezených prostorech.

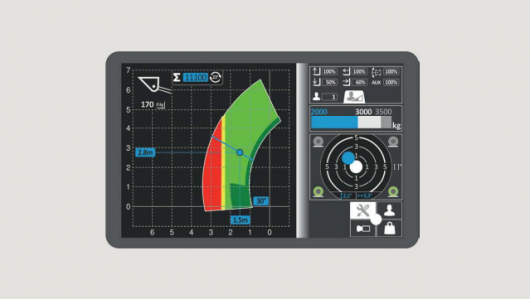

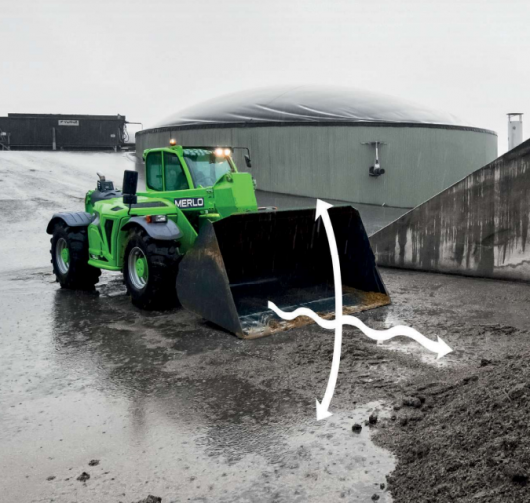

Po vybavení stroje lopatou, která je systémem automaticky rozpoznána, se aktivuje volná pracovní zóna. Ta umožňuje pracovní rozsah až 1 metr dosahu a 10° zdvihu.

V této oblasti lze se strojem pracovat bez zásahu bezpečnostního systému v případě přetížení.

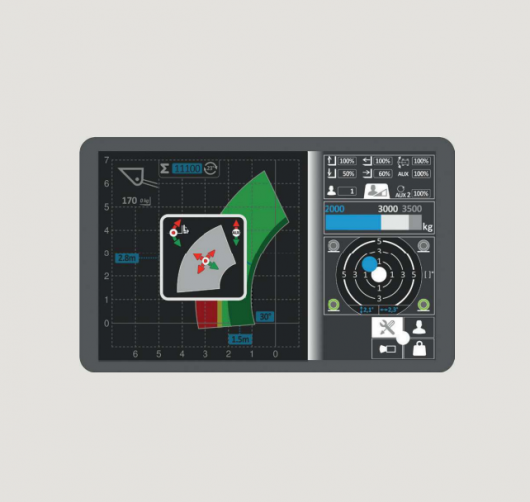

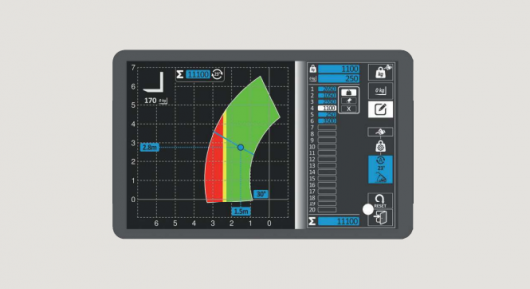

Displej systému ASCS zobrazuje hmotnost manipulovaného nákladu – buď manuálně, nebo automaticky – vždy, když je teleskopické rameno zvednuto nad výšku nastavenou obsluhou.

Průměrná tolerance měřených hodnot sklonu ramene je ±5 %, přičemž se může lišit v závislosti na dynamických podmínkách stroje.

Systém dokáže uložit až 1000 různých záznamů, přičemž zobrazuje celkový součet i posledních 20 naměřených hodnot.

Modely vybavené displejem ASCS disponují systémem pro regulaci a dodávku konstantního průtoku oleje k přídavným zařízením přes rychloupínací desku.

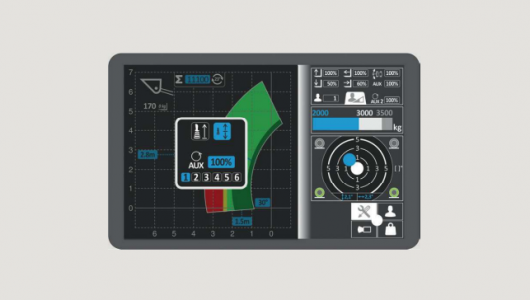

Umožňuje přesné nastavení průtoku oleje od nulové až po maximální hodnotu pro každý ze čtyř pomocných hydraulických okruhů na konci výložníku.

Toto řešení je dostupné také jako volitelná výbava pro další modely.

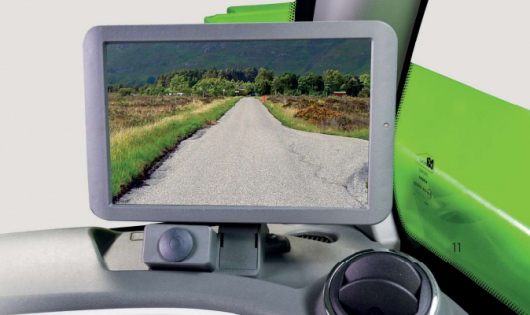

Ve spojení s 10,1" barevným displejem systému ASCS mohou být stroje vybaveny automatickou zadní kamerou, která se aktivuje při zařazení zpětného chodu.

Obraz z prostoru za teleskopickým manipulátorem se zobrazuje přímo na displeji v kabině. Kameru je také možné aktivovat manuálně prostřednictvím menu systému ASCS.

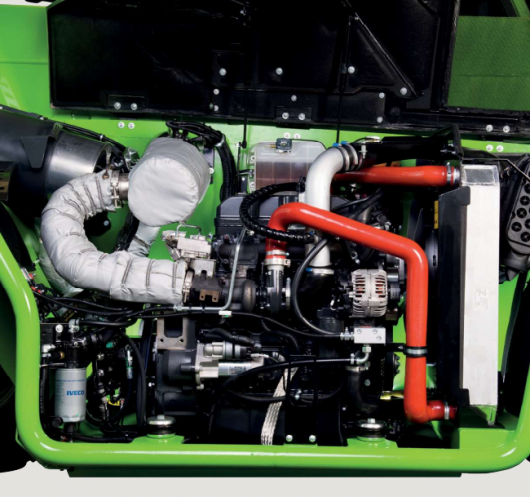

Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání zástavby Merlo, vyvinutém při konstrukci strojů s panoramatickou viditelností. Tato konfigurace umisťuje motor podélně na pravou stranu rámu. Díky tomu je zajištěn maximální přístup ke komponentům při plánované i mimořádné údržbě.

Výkon instalovaných motorů se pohybuje v rozmezí 116 až 170 HP. Elektronické řízení vstřikovacího systému navíc umožňuje přesně a plynule přizpůsobit výkon požadavkům zákazníka.

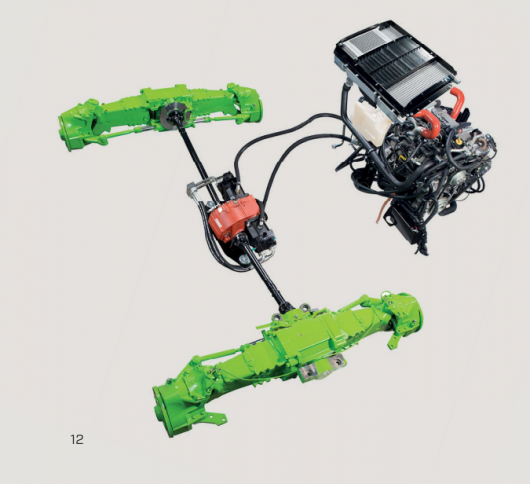

Inteligentní plynule měnitelná převodovka CVTronic od Merlo kombinuje výhody hydrostatické převodovky s výkonem a účinností tradičního systému CVT.

Ve srovnání s běžnou hydrostatickou převodovkou přináší CVTronic:

- až o 12 % vyšší točivý moment
- nižší spotřebu díky vysoké účinnosti
- snadnější ovládání díky eliminaci řazení převodových stupňů

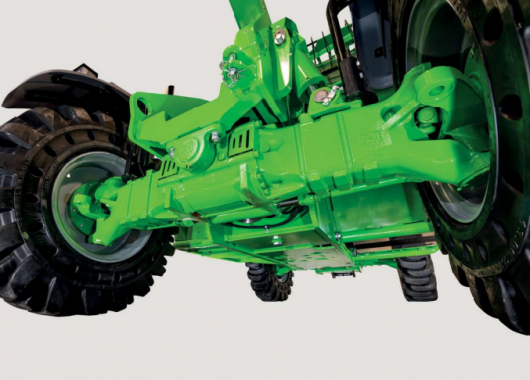

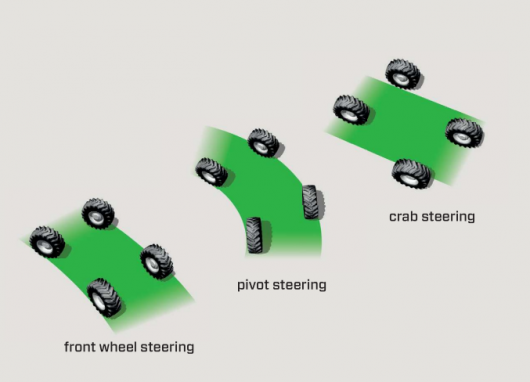

Nápravy jsou k dispozici ve dvou provedeních: s planetovými reduktory pro maximalizaci točivého momentu přenášeného na kola, nebo s portálovými reduktory pro zvýšení světlé výšky.

Obě varianty náprav jsou navrženy a vyráběny přímo společností Merlo, aby nabízely optimální řešení z hlediska pevnosti, životnosti a účinnosti.

Nápravy mohou být vybaveny suchými kotoučovými brzdami dimenzovanými pro nižší provozní náklady, nebo mokrými brzdami.

Všechna ložiska a pouzdra jsou navržena tak, aby zajišťovala delší životnost a snižovala potřebu údržby.

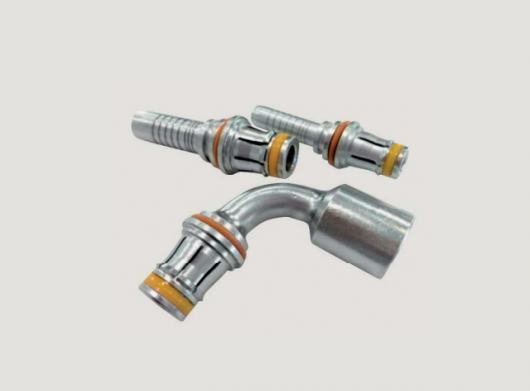

Jedinečné a patentované řešení. Hydraulické rychlospojky vyvinuté a vyráběné společností Merlo zajišťují:

- Rychlou montáž a demontáž
- Zvýšenou těsnost spojů
- Delší životnost komponent
- Žádné riziko zkroucení hadic

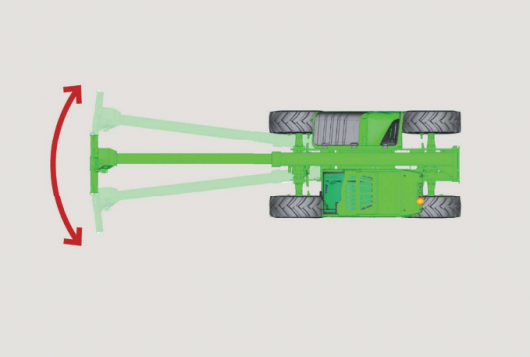

Tento systém je integrován přímo do rámu stroje a umožňuje boční posun teleskopického výložníku, což zajišťuje přesné umístění nákladu bez nutnosti dalších manévrů.

Výhody: šetří čas, snižuje námahu obsluhy a zvyšuje produktivitu stroje.

Ovládání bočního posuvu je umístěno na joysticku a je proporcionální pro maximální efektivitu obsluhy.

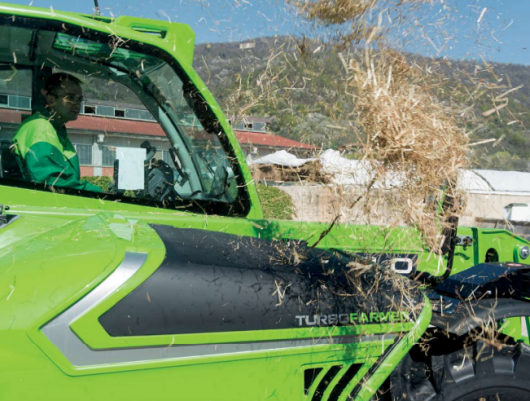

Ventilátor je technologie instalovaná standardně, která umožňuje změnit směr otáčení motorového ventilátoru:

- Ventilace (venting) – chladí chladiče
- Foukání (blowing) – čistí je od prachu a usazenin vzniklých během práce

Tímto způsobem je zajištěno, že výkon a účinnost systému zůstávají beze změny.

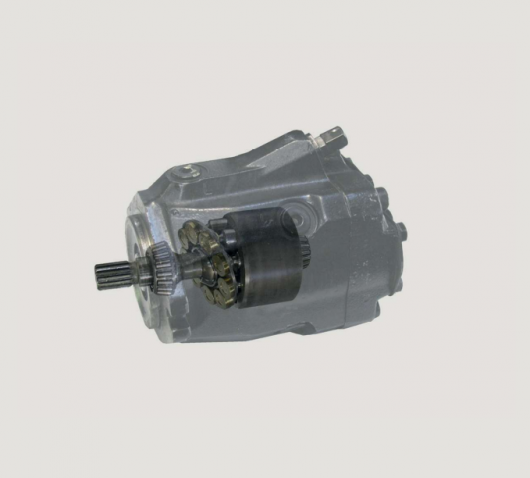

Tyto modely jsou na trhu jediné, které jsou vybaveny dvěma samostatnými okruhy – hydraulickým a hydrostatickým – s dvěma odlišnými nádržemi na olej.

Hydraulický okruh je tvořen čerpadlem s proměnným objemem a detekcí zatížení (load sensing), které zajišťuje nižší spotřebu paliva a snadné ovládání, přičemž umožňuje provádět až tři současné pohyby bez problémů.

Hydraulický rozvaděč je umístěn na zadní části rámu, čímž se snižují vibrace a přenos tepla do kabiny. Zároveň je zajištěn snadný přístup pro údržbu.

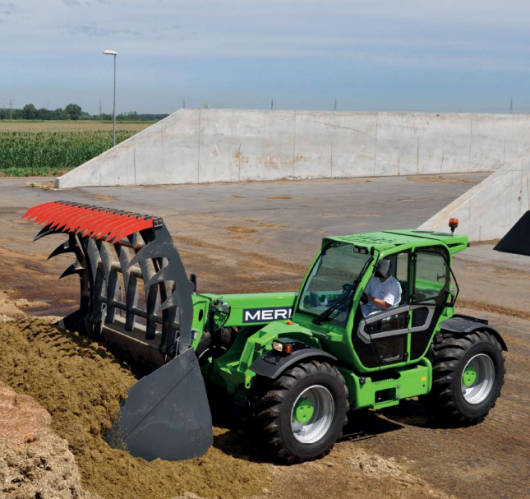

Modely vybavené technologií Hi-Flow (HF) jsou osazeny nejnovější generací hydraulických rozvaděčů vyvinutých společností Merlo, spojených s hydraulickým čerpadlem s vysokým průtokem.

Systém Hi-Flow kombinuje vlastnosti tradiční hydrauliky s inovativními řešeními, jako jsou:
- Sestup pomocí gravitace (Descent by gravity)
- Automatické řízení pohybů
- Digitalizované řízení polohy akčního členu
- Kontinuální dodávka oleje

Díky technologii Hi-Flow dokáže Merlo nabídnout špičkový výkon a jedinečná řešení, která urychlují a usnadňují každodenní práci obsluhy.

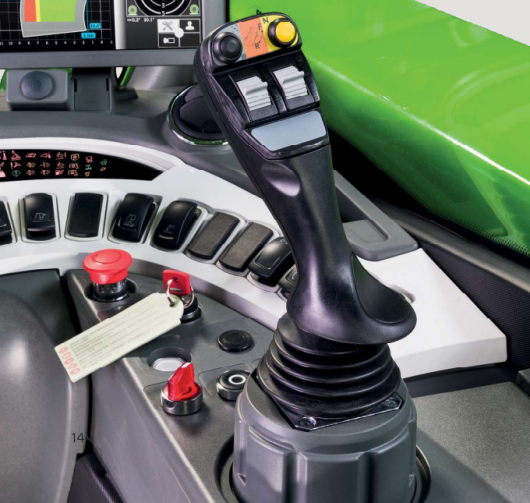

Teleskopické manipulátory Merlo mohou být vybaveny kapacitním elektronickým joystickem. Tento joystick dokáže pomocí kapacitního senzoru detekovat přítomnost obsluhy, čímž umožňuje aktivaci hydraulických pohybů stroje.
Joystick umožňuje obsluze ovládat hlavní hydraulické pohyby stroje i přídavných zařízení, přičemž standardně zvládá řízení až tří funkcí současně.
Na palubní desce v blízkosti joysticku se nachází tlačítko zámku rotace nosníku. Po jeho aktivaci se zabrání nechtěnému pootočení nosníku při práci s nástavci, které vyžadují pevnou polohu (např. montážní ramena nebo navijáky).

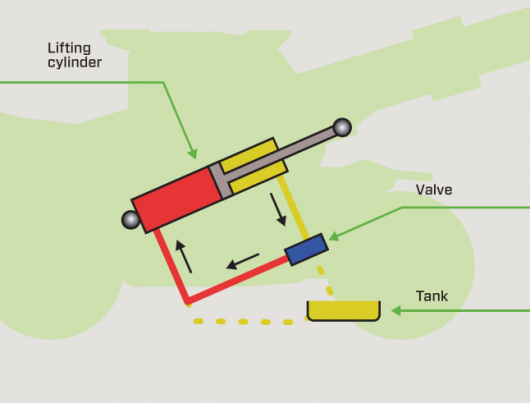

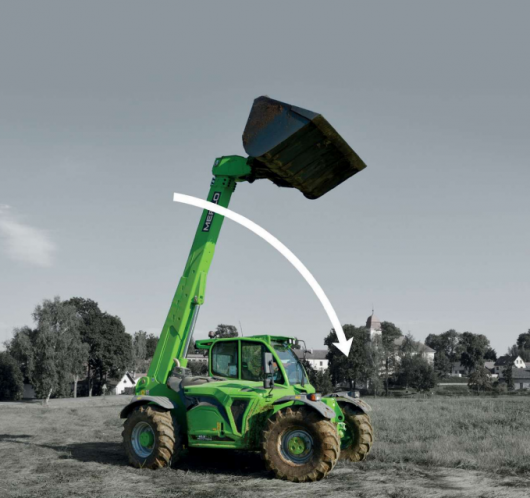

Plně automatická funkce umožňuje při spouštění výložníku využít jeho vlastní hmotnost spolu s hmotností nákladu. Tím výrazně omezuje požadavky na hydraulický výkon a následně i spotřebu paliva a hlučnost, aniž by byla ohrožena bezpečnost.

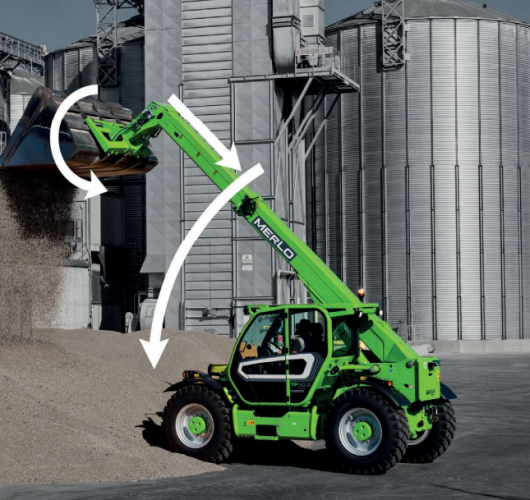

Funkce Set-point byla vyvinuta za účelem omezení opakujících se úkonů obsluhy a zjednodušení každodenní práce.
Po jejím aktivování si stroj dokáže zapamatovat pracovní konfiguraci a následně autonomně řídit hydraulické pohyby (výsuv/zasunutí, zvedání/spouštění a rotaci nosníku), aby se pracovní nástroj vrátil do uložené polohy.

Volitelný systém plovoucího výložníku byl vyvinut pro zvýšení všestrannosti stroje a usnadnění práce s nářadím, které musí kopírovat terén, jako jsou zametače, sněhové radlice, lopaty apod.

Po aktivaci této funkce může výložník volně sledovat profil terénu, čímž je zajištěn neustálý kontakt pracovního nástroje se zemí.

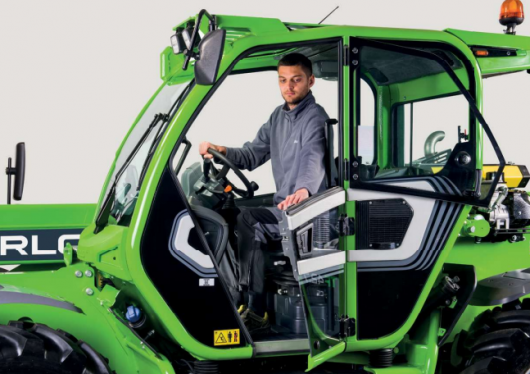

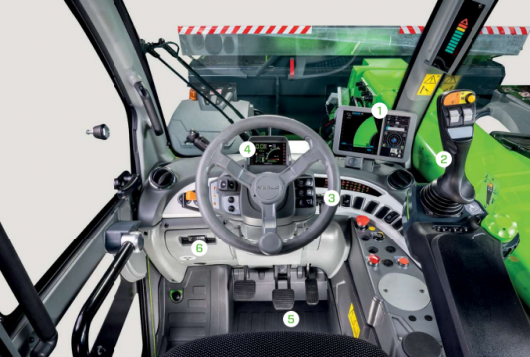

Snadný přístup do kabiny zajišťují dveře s úhlem otevření 180°, které maximalizují vstupní prostor, a velká vzdálenost mezi sloupkem a volantem. Boční okno, které je nezávislé na konstrukci dveří, lze zajistit v otevřené poloze pro maximální výměnu vzduchu, lepší výhled a přímý kontakt s osobami pracujícími v blízkosti stroje.

Okno lze odjistit buď pomocí ovládacího prvku na podlaze, nebo pomocí uvolňovacího knoflíku umístěného přímo na okně, což usnadňuje manipulaci.

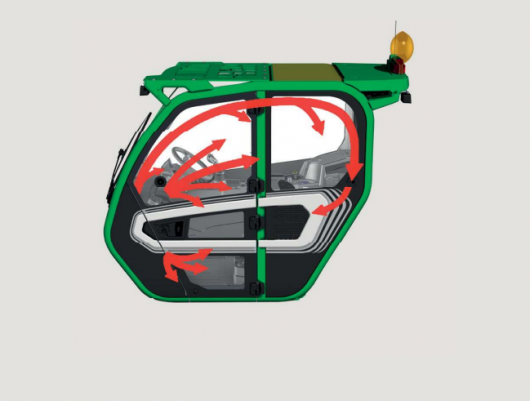

Vyvinuta podle automobilových standardů, zkracuje dobu ohřevu i ochlazení na polovinu oproti běžným klimatizačním systémům. Sací otvor je umístěn na boku kabiny mimo možné zdroje prachu a nečistot. Uvnitř se nachází 8 výdechů, z nichž tři jsou určeny pro odmrazování čelního skla, což zajišťuje optimální klimatický komfort.

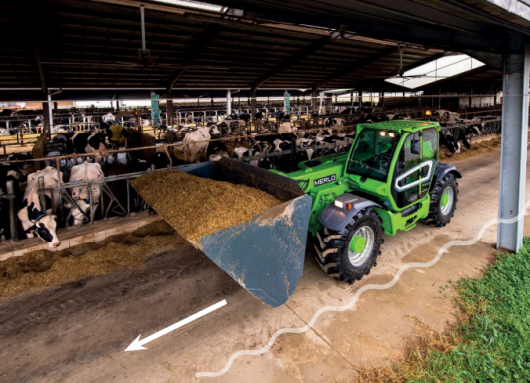

Aktivní systém odpružení výložníku (BSS) je k dispozici jako volitelná výbava (u modelů HF ve standardu). Chrání náklad během přepravy a zajišťuje vysoký jízdní komfort i v nerovném terénu. Při nízké rychlosti (pod 3 km/h) se odpružení automaticky deaktivuje, aby byla zajištěna maximální přesnost a výkon výložníku.

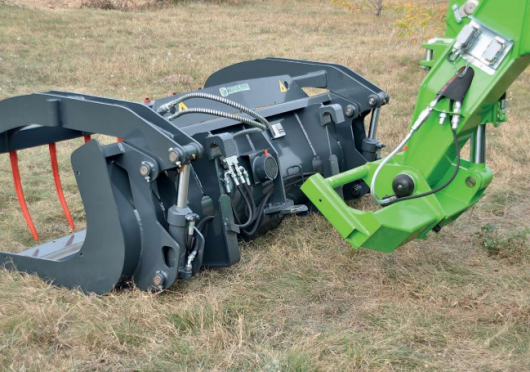

Stroje Merlo jsou vybaveny upínací deskou navrženou tak, aby zajišťovala špičkový výkon s každým pracovním nářadím, aniž by byla ohrožena nízká hmotnost, která je klíčová pro dosažení výjimečné nosnosti. Maximální úhel rotace usnadňuje nakládku a vykládku materiálu pomocí lopat. Zařízení Tac-lock, které je standardem u všech modelů, zaručuje maximální komfort obsluhy díky možnosti hydraulického uzamčení nářadí přímo z kabiny.

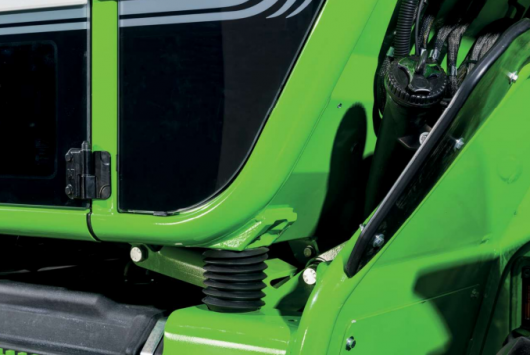

Modely z této řady mohou být vybaveny exkluzivním a patentovaným systémem Cab Suspension (CS). Kabina je díky němu osazena aktivním hydropneumatickým odpružením, které může obsluha přímo ovládat pomocí elektrického spínače.
Když je odpružení aktivní, dosahuje celkový pohyb kabiny 110 mm (-60 mm / +50 mm). Tento systém snižuje vibrace v kabině a zvyšuje komfort obsluhy při přepravě i při práci v rovném i nerovném terénu.

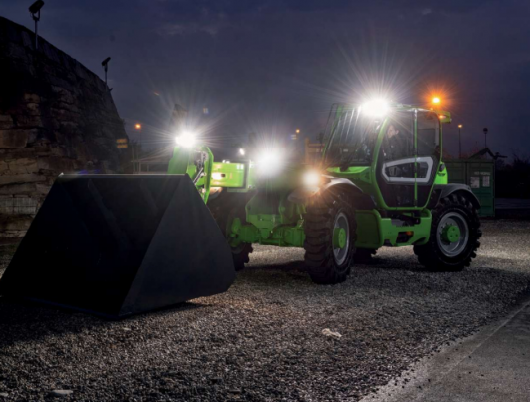

Všechny teleskopické manipulátory Merlo jsou ve standardní výbavě vybaveny silničním osvětlením a osvětlením zadní registrační značky.

Volitelně jsou k dispozici také světla na výložníku, která osvětlí náklad během celého procesu zdvihu.

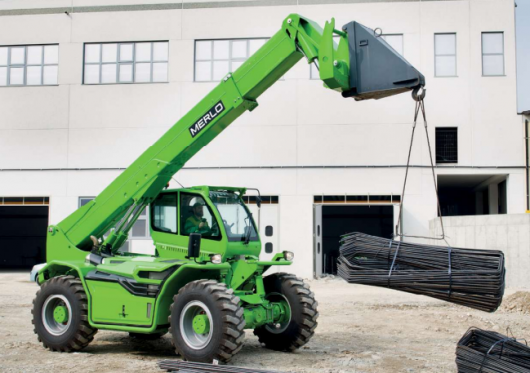

Vylepšená viditelnost zajišťuje efektivní pohyb stroje a bezpečnost obsluhy, čímž snižuje stres při provádění četných manévrů během pracovního dne.

Pro dosažení těchto standardů investovala společnost Merlo do optimalizace umístění kabiny a výložníku pro obsluhu. Dále byl vyvinut detailní design kapoty a velká skleněná plocha, aby byla zajištěna rychlá, bezpečná a přesná manipulace.

Stroj je vybaven třemi různými stíracími systémy, které zajišťují dokonalé čištění skel i při silném dešti. Elektrické ovládání v kabině umožňuje nastavení stírání s plynulou nebo variabilní rychlostí podle aktuálních povětrnostních podmínek.

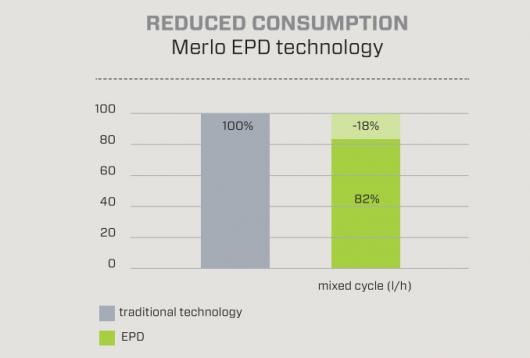

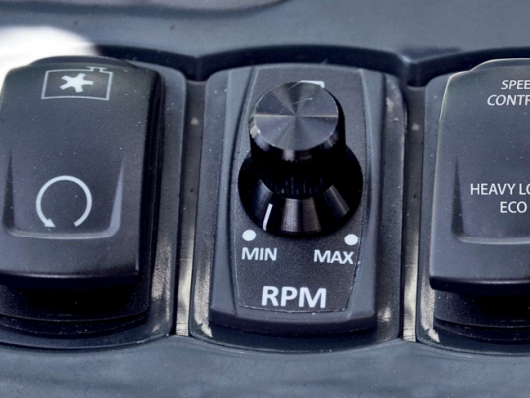

Exkluzivní systém EPD (Eco Power Drive) je patentovaná technologie Merlo pro elektronické řízení motoru a převodovky. Systém automaticky reguluje otáčky motoru, průtok hydrostatického čerpadla a zdvih hydrostatického motoru podle aktuálních pracovních podmínek. Cílem je maximalizovat účinnost a snížit otáčky motoru, což umožňuje úsporu paliva až 18 %.

Systém EPD zahrnuje také funkci samoakcelerujícího joysticku, která řídí otáčky motoru úměrně sklonu joysticku – čím větší je úhel joysticku, tím vyšší jsou otáčky motoru. Tato funkce dále zvyšuje rychlost odezvy stroje při manipulaci s materiálem.

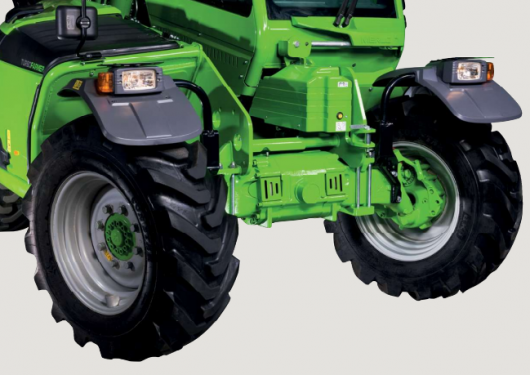

Ve standardní výbavě jsou teleskopické manipulátory Merlo vybaveny elektrickým, automatickým a časovaným spínačem baterie, který zvyšuje efektivitu a životnost akumulátorů.

Po vyjmutí klíče ze zapalování se spustí proces úplného odpojení elektrického okruhu stroje, aniž by byla ohrožena spolehlivost elektrických řídicích jednotek.

S vypnutým obvodem může obsluha jednoduše znovu vložit klíče do ovládacího panelu a aktivovat všechny funkce baterií.

U baterie je také umístěno tlačítko pro nucené odpojení, které umožňuje splnit provozní potřeby dalších zařízení.

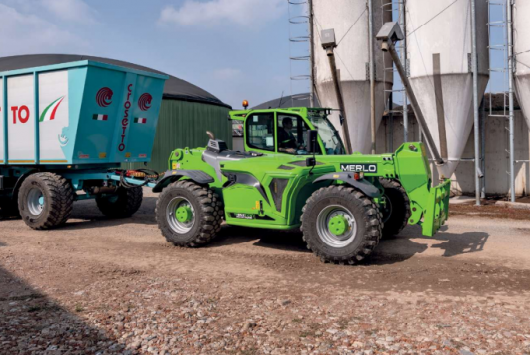

Pro maximální všestrannost těchto modelů je možné typově schválit teleskopické manipulátory jako „zemědělské traktory s teleskopickým výložníkem“, což umožňuje tažení přívěsů po veřejných komunikacích. K dispozici jsou různé možnosti spojení a brzdění přívěsů, s maximální tažnou kapacitou 24 tun.

Pro zajištění dokonalé viditelnosti tažného háku je na zadní části rámu umístěno zpětné zrcátko, nakloněné tak, aby bylo vidět oko přívěsu.

Pro zvýšení všestrannosti stroje jsou k dispozici také zadní hydraulické výstupy s proporcionálním ovládáním a možností nepřetržité dodávky oleje.
