Merlo DBM 3500
Merlo DBM 3500 je výkonný samonakládací domíchávač betonu s kapacitou 3,5 m³ určený pro náročné stavební aplikace. Nabízí vysokou produktivitu, nezávislost na betonárce a efektivní výrobu čerstvého betonu přímo v místě realizace projektu.

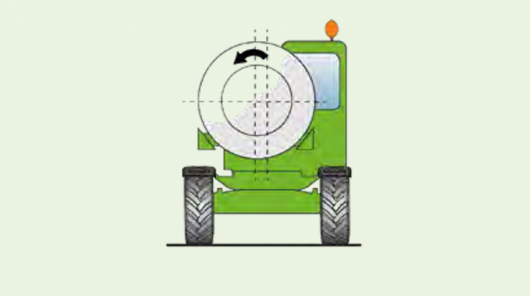

Uložení bubnu – DBM
Buben je navržen a uložen s posunem vůči podvozku, což poskytuje vynikající výhled při jízdě na staveništi. Navíc při plném naložení umožňuje, aby těžiště stroje zůstalo beze změny, protože betonová hmota je během míchací rotace zarovnána s osou stroje. To zajišťuje vynikající stabilitu při přejezdech na nerovném terénu a prudkých svazích.

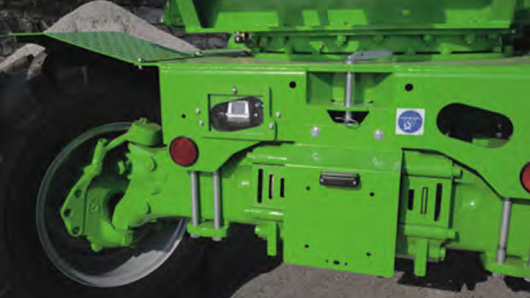

Zadní kamera
Pro zvýšení komfortu a bezpečnosti při práci a manévrování je míchačka betonu DBM od společnosti Merlo vybavena zadní kamerou umístěnou v zadní části stroje. Barevný 7" displej umožňuje sledování obrazu přímo z kabiny, čímž zajišťuje přehled i v „mrtvých“ (neviditelných) zónách stroje.

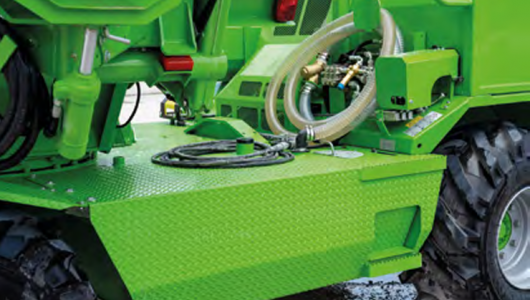

Rám
Rám DBM je vyroben z vysokopevnostní oceli a je navržen tak, aby maximalizoval odolnost proti kroucení a ohybu, čímž zajišťuje delší životnost stroje. Nádrže na vodu a naftu, rovněž vyrobené z oceli, jsou integrovány uvnitř konstrukce, což poskytuje vysokou ochranu komponentů a zároveň zajišťuje dlouhou provozní autonomii i v nejodlehlejších lokalitách bez infrastruktury.

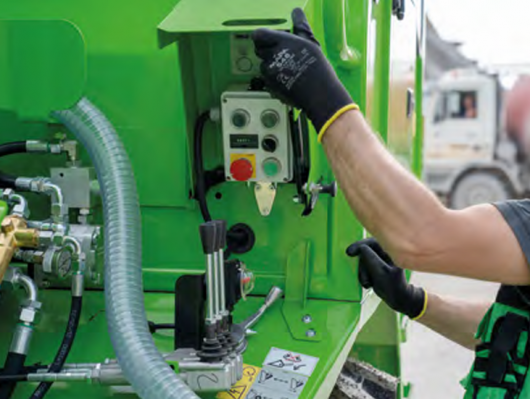

Ovládání ze země
Pro maximální efektivitu ukládání betonu jsou ovládací prvky bubnu zdvojeny na vnější straně stroje, což umožňuje vykládku směsi ze země v případě, že není nutné se strojem pohybovat. Ovládání ze země zahrnuje:
- ovládání otáček motoru
- aktivaci vodního čerpadla
- řízení otáčení bubnu
- nouzové zastavení
- zvedání a natáčení bubnu a výsypného žlabu

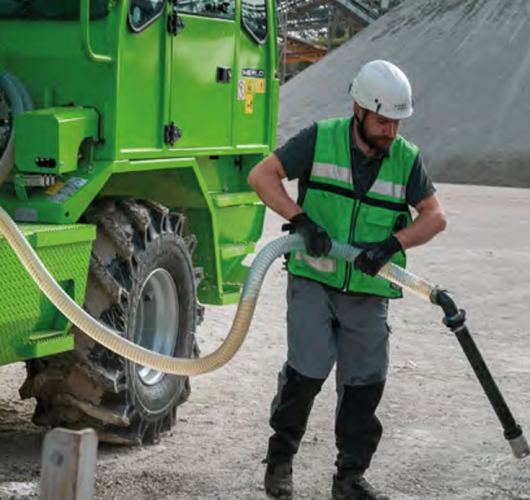

Hydraulický systém
Hydraulický systém stroje je tvořen samonasávacím čerpadlem o výkonu 250 l/min s třícestným přepínačem (buben, nádrž nebo mycí pistole). Počitadlo litrů umístěné na přístrojové desce a na zemním ovládání umožňuje regulaci množství vody dodávané do bubnu.
Součástí je také 6m hadice pro napojení na externí zdroj vody a mycí pistole určená k čištění stroje na konci směny.
Šestimetrová hadice je na svém konci vybavena plovákem s filtrem. Toto řešení umožňuje jednoduché a rychlé naplnění nádrže na vodu během několika minut, pokud je stroj umístěn v blízkosti vodního toku nebo zásobní nádrže.

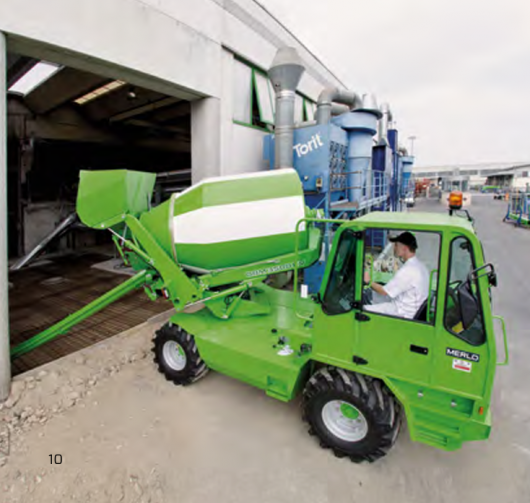

Pokládka směsi
Operace pokládky směsi jsou optimalizovány díky jedinečným vlastnostem stroje:
- vysoký bod výsypu
- buben otočný o 180°
- přesné řízení otáčení bubnu
- hydraulicky zdvihatelný a otočný výsypný žlab a dvě nástavby po 1,5 m
Míchací buben, vyrobený ze speciální otěruvzdorné oceli, zajišťuje vysokou kvalitu směsi. Jeho geometrický objem převyšuje skutečnou kapacitu o 40 % a malý úhel sklonu zajišťuje dokonalé promíchání.
Dvojitá šroubovice se speciální hranou vytváří homogenní směs v cyklech již od 12 minut, což umožňuje modelu DBM3500 dosáhnout maximální produkce 14 m² směsi za hodinu.

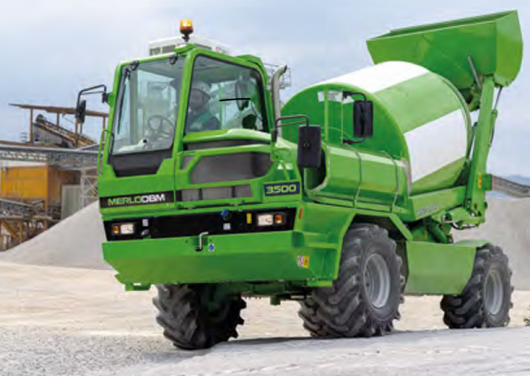

Motory
Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání vyvinutém společností Merlo. Tato konfigurace umisťuje motor podélně na levou stranu kabiny. To zajišťuje maximální přístupnost ke komponentům při pravidelné i mimořádné údržbě.
Motory použití v těchto modelech mají výkon 100 HP a elektronickou regulaci otáček, která umožňuje přesné a plynulé přizpůsobení dodávky výkonu požadavkům zákazníka.
Přenos síly
Hydraulika
Jedná se o jediné modely na trhu vybavené dvěma samostatnými okruhy pro hydrauliku a hydrostatiku se dvěma oddělenými olejovými nádržemi. Na motoru je instalováno pevně objemové čerpadlo s maximálním průtokem 71 l/min, které zajišťuje pohon hydraulických funkcí stroje (řízení, vyklápění a otáčení korby/bubnu).
Systém je navržen pro provoz při maximálním tlaku 210 bar.
EPD
Exkluzivní systém EPD (Eco Power Drive) je patentované řešení společnosti Merlo pro elektronické řízení a regulaci motoru a převodovky. Systém EPD automaticky řídí a upravuje otáčky motoru, průtok hydrostatického čerpadla a zdvihový objem hydrostatického motoru podle provozních podmínek.
Tím optimalizuje účinnost a snižuje otáčky motoru, což zároveň zajišťuje snížení spotřeby paliva až o 18 %.

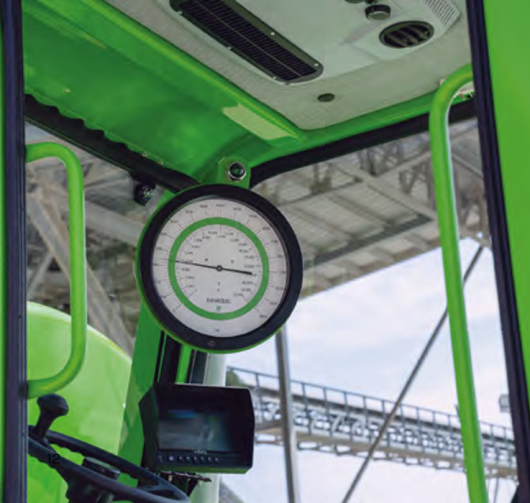

Vážicí systém
Samonakládací domíchávač betonu Merlo může být vybaven hydraulickým nebo elektronickým vážicím systémem podle požadavků zákazníka. Elektronická varianta se vyznačuje možností naprogramování až 128 různých receptur směsí, včetně použití více než 32 složek, a umožňuje vážení bez přerušení nakládacího cyklu.
Dále umožňuje ukládání údajů o průtoku napuštěné vody a tisk protokolu o použitých materiálech v průběhu pracovní fáze.
Nápravy a brzdy
Nápravy jsou vyvíjeny a vyráběny přímo společností Merlo a mohou být vybaveny uzávěrkou diferenciálu, která zajišťuje trakci v jakémkoli terénu bez ohledu na jeho nestabilitu.
Brzdový systém všech čtyř kol je posilovaný, což zajišťuje maximální bezpečnost v jakémkoli pracovním prostředí, zatímco parkovací brzda se automaticky aktivuje při vypnutí motoru nebo ji lze ovládat ručně z kabiny.
Všechny brzdy jsou kotoučového suchého typu a poskytují vynikající brzdný výkon a účinnost, což přispívá ke snížení spotřeby paliva stroje a nákladů na údržbu.
Odpojovač baterie
Jako standardní výbavu jsou modely DBM vybaveny ručním mechanickým odpojovačem baterie, který zvyšuje účinnost a životnost akumulátorů. Pomocí malé páčky je možné zcela odpojit elektrický okruh stroje, aniž by byla narušena spolehlivost elektronických řídicích jednotek motoru. Po opětovném zapnutí okruhu stačí mechanismus znovu aktivovat a obnovit napájení ovládacího panelu i všechny funkce.
U modelu DM9 je naopak standardně dodáván časově řízený automatický odpojovač baterie.
Výhled
Zlepšený výhled strojů Merlo zvyšuje rozsah pohybu i bezpečnost obsluhy. Pro dosažení těchto standardů viditelnosti společnost Merlo investovala do optimalizace umístění kabiny, bubnu/korby a motoru, přičemž byla věnována zvláštní pozornost proskleným plochám s cílem zajistit rychlé, bezpečné a přesné operace.
Silniční a pracovní osvětlení navíc umožňuje provoz i při zhoršených světelných podmínkách.
Merlo DBM 3500 – Samonakládací domíchávač betonu
Merlo DBM 3500 je výkonný samonakládací domíchávač betonu určený pro náročné stavební projekty, kde je vyžadována vyšší produkce betonu a maximální efektivita provozu. Díky objemu míchaného betonu 3 500 litrů, robustní konstrukci a hydrostatickému pohonu umožňuje výrobu, přepravu a ukládání betonu přímo na místě realizace bez nutnosti využití externích betonáren.
Klíčové vlastnosti:
• Objem vyrobeného betonu až 3 500 l a objem bubnu 5 000 l.
• Motor DEUTZ TCD, diesel, EU Stage IV (T4f), výkon 100 HP / 75 kW.
• 12 V systém, baterie 100 Ah, odpojovač baterie a žhavení.
• Hydrostatický pojezd s otočným sedadlem řidiče a duálním ovládáním.
• Inching pedál pro přesnou regulaci pojezdu bez změny otáček motoru.
• Nové planetové nápravy, 3 režimy řízení a automatická synchronizace.
• Samočinná parkovací brzda na hlavním hřídeli.
• Kapacita vodního čerpadla 250 l/min a nádrž na vodu o objemu 930 l.
• Rychlost otáčení bubnu 0–18 ot./min.
• Maximální rychlost pojezdu 40 km/h.
• Pneumatiky 500/45-20.
• Rozměry stroje: délka 5 460 mm, šířka 2 300 mm, výška 3 880 mm.
• Maximální vykládací výška 2 285 mm bez skluzného žlabu nebo 2 060 mm se skluzným žlabem.
Způsob využití
Merlo DBM 3500 je vhodný pro:
• Střední a velké stavební projekty.
• Výstavbu průmyslových hal, skladů a infrastrukturních staveb.
• Betonáže základových desek, komunikací a zemědělských objektů.
• Projekty v odlehlých lokalitách bez dostupnosti betonárky.
• Stavby vyžadující vysoký objem čerstvého betonu přímo na místě.
Běžné příslušenství
• Prodlužovací skluzný žlab.
• Dálkové ovládání otáčení bubnu.
• Hydraulický nebo elektronický systém vážení.
• Vysokotlaké čerpadlo na vodu.
• Násypka pro nakládku ze sila.
• Pracovní osvětlení kabiny.
• Držák náhradního kola.
Proč zvolit Merlo DBM 3500 pro váš podnik?
• Větší kapacita 3,5 m³ zvyšuje produktivitu betonážních prací.
• Samostatná výroba betonu přímo na stavbě šetří čas i náklady.
• Robustní konstrukce a vysoká stabilita umožňují práci v náročném terénu.
• Hydrostatický pohon a pokročilé řízení zajišťují snadnou obsluhu.
• Ideální řešení pro firmy, které požadují vysoký výkon a maximální soběstačnost při betonážích.
Závěr
Merlo DBM 3500 je profesionální samonakládací domíchávač betonu určený pro stavební společnosti, které potřebují vysokou produktivitu, mobilitu a nezávislost na dodávkách betonu. Díky objemu 3,5 m³, spolehlivému motoru DEUTZ a robustní konstrukci představuje efektivní řešení pro širokou škálu stavebních projektů.
Pokud vás tento model zajímá, rádi vám připravíme cenovou nabídku, servisní podporu nebo možnost předvedení stroje v provozu.
| Základní technické údaje | Merlo DBM 3500 |
|---|---|
| Hmotnost | 7400 kg |
| Objem bubnu | 5000 l |
| Objem betonu | 3500 l |
| Výkon motoru | 75 kW |
