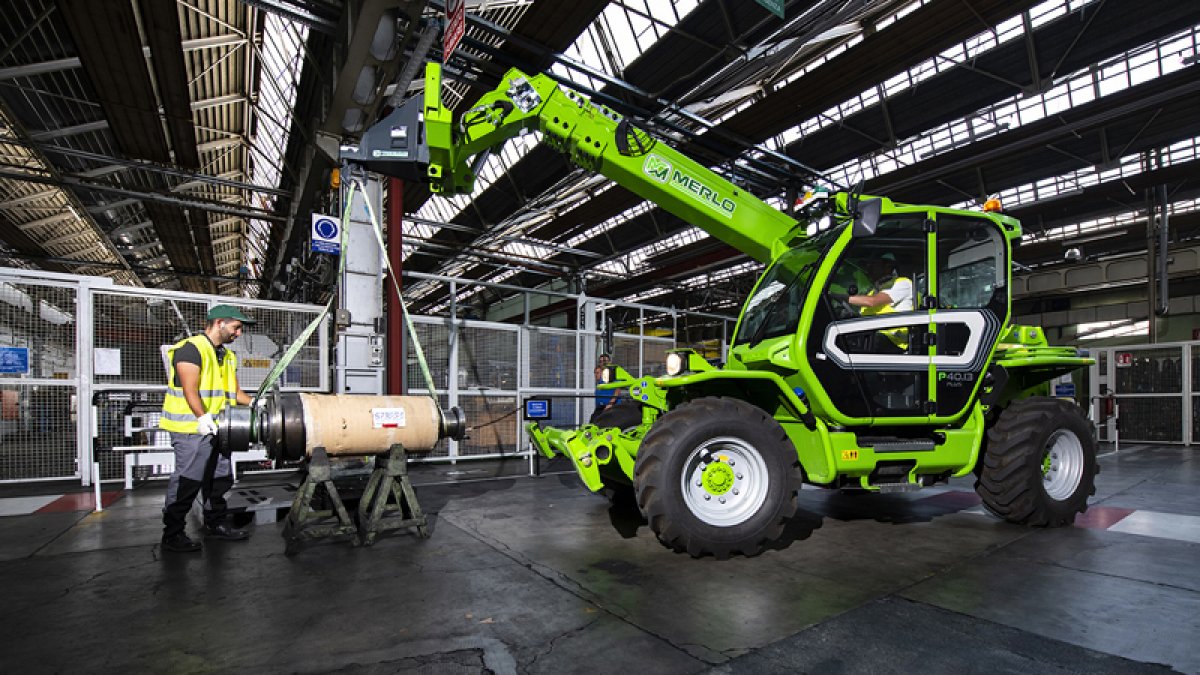

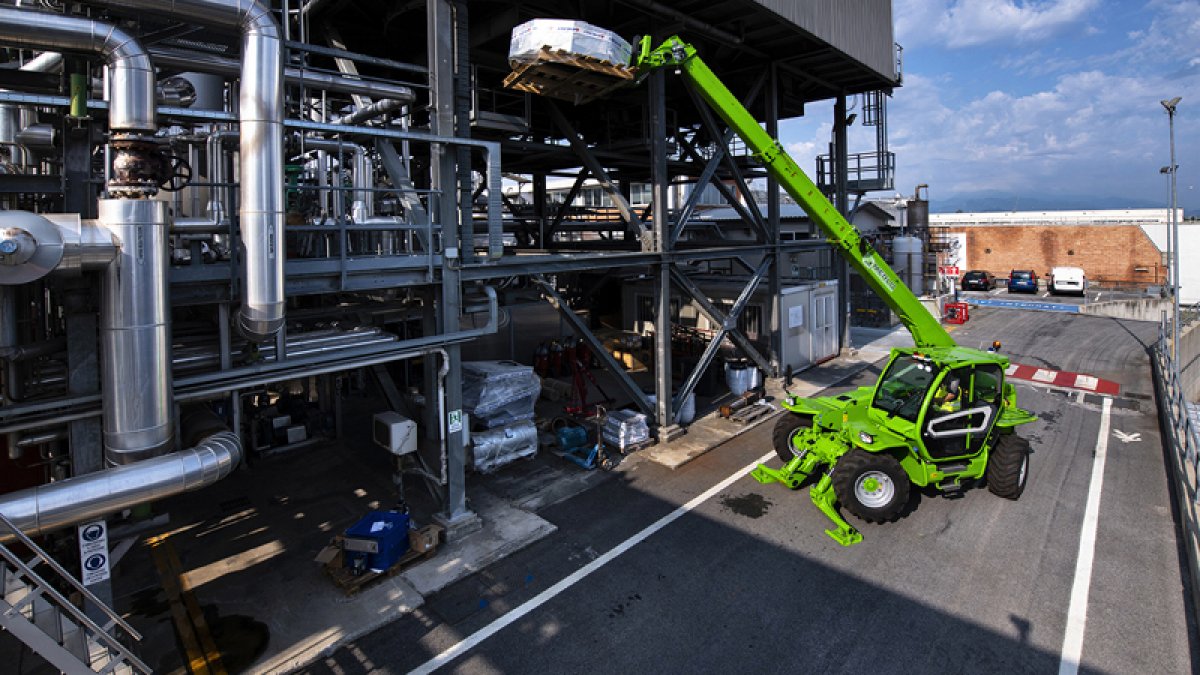

Merlo P40.13

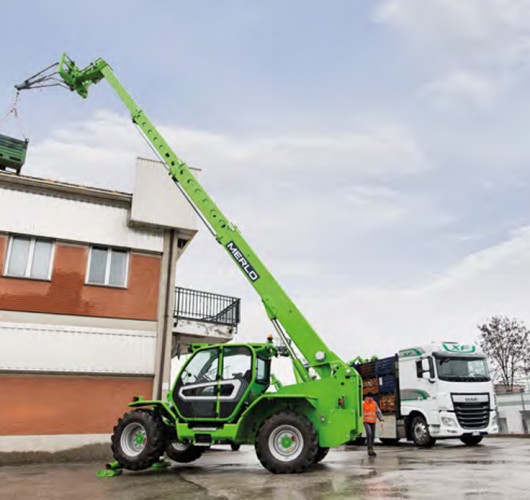

Výložník je tvořen profilem ve tvaru dvojitého „C“ z vysokopevnostní oceli, přičemž svary jsou provedeny podél neutrální osy ohybu. Hydraulické hadice a elektrické vodiče jsou umístěny uvnitř výložníku pomocí systému „cartridge“, který je chrání před možnými nárazy a zároveň umožňuje jejich snadné vyjmutí při údržbě.
Vodicí bloky ve tvaru písmene L jsou vyrobeny z kompozitního materiálu, aby byla maximalizována účinnost a sníženy nárazy i opotřebení kluzných ploch.

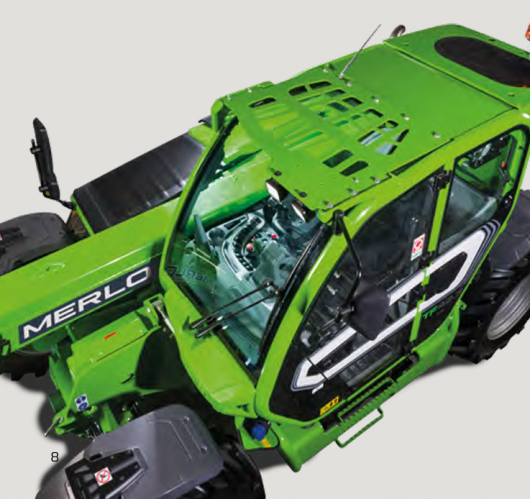

Všechny modely Merlo mají kovovou konstrukci umístěnou na vnější straně kabiny nad skleněnou střechou, aby bylo dosaženo nejvyšší úrovně certifikace v oblasti ochrany obsluhy před padajícími předměty – standard FOPS úroveň II.
Ochranná mříž Merlo je tvarována tak, aby co nejméně omezovala výhled, a zároveň zajišťuje:
- perfektní komfort v kabině,
- vynikající výhled na náklad,
- maximální bezpečnost pro obsluhu i komponenty kabiny, včetně střechy a horního stěrače čelního skla,
- možnost snadné demontáže konstrukce pro důkladnější čištění střechy.

Aby byla zajištěna maximální provozní bezpečnost ve všech pracovních podmínkách a při používání různých nástrojů, jsou stabilizované teleskopické manipulátory vybaveny přepínači, které blokují některé hydraulické funkce. Tím se zabraňuje neúmyslné aktivaci pohybů, které by mohly vést k nesprávnému použití nástroje.
Například při práci s navijákem je možné zablokovat otáčení nosníku, což umožňuje obsluze pracovat ve správném úhlu a zachovat tak neporušenost lana nástavce.

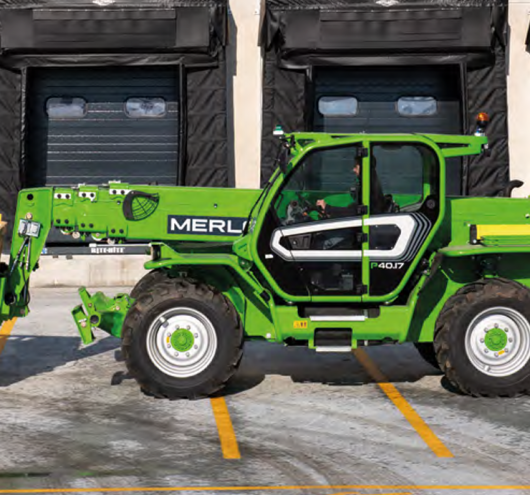

Ve srovnání s běžnými standardy na trhu se rám vyznačuje kompaktními rozměry, které umožňují minimalizovat celkový prostor, který stroj zabírá.
Na vnější straně je navíc vybaven exkluzivním ochranným pásem vyrobeným z ocelového profilového materiálu. Konstrukce je navržena tak, aby maximalizovala pevnost konstrukce a zajistila vynikající torzní tuhost.
Spodní část stroje je zcela chráněna ocelovými plechy, které chrání všechny komponenty před možnými nárazy při jízdě v terénu.

Teleskopické manipulátory Merlo mohou být vybaveny zařízením pro boční vyrovnávání. Díky tomuto řešení může obsluha pomocí jednoduchého ovladače v kabině upravit příčný náklon rámu stroje, čímž kompenzuje šikmý terén až do maximálního sklonu 8 % (přibližně 5°).
Tím je zajištěno dokonalé vertikální zdvihání nákladu a současně se snižuje riziko boční nestability stroje.

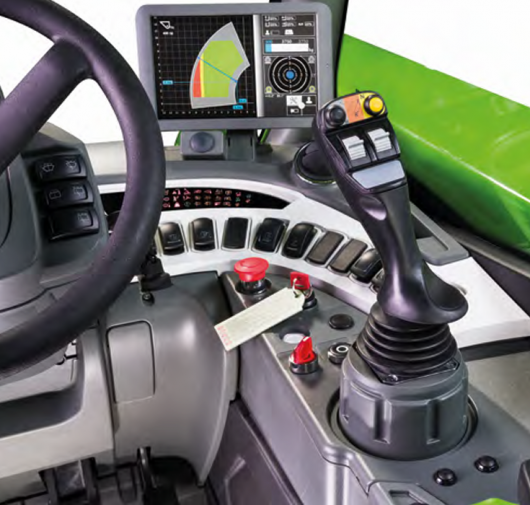

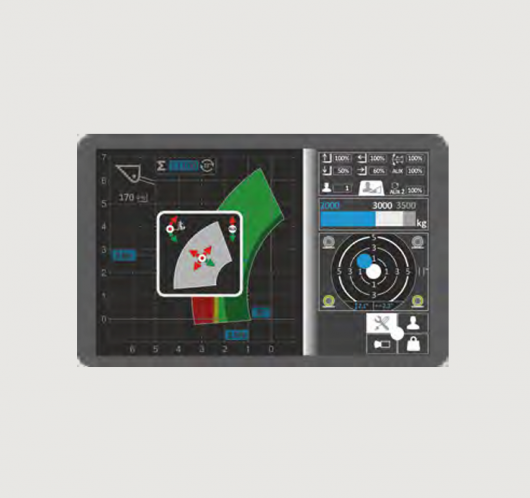

Systém ASCS je vybaven, buď jako volitelná výbava, nebo standardně, 10,1" barevným displejem s integrovaným senzorem pro automatickou regulaci jasu podle okolního světla.
Tím je vždy zajištěno jednoduché čtení informací o stabilitě, aktualizovaných v reálném čase podle manipulovaného nákladu a používaného nástroje. Obsluha může kdykoli sledovat, v jakém bodě se aktivuje bezpečnostní systém.
Jakmile systém zasáhne a zablokuje všechny pohyby, zobrazí se pop-up zpráva, která informuje o všech povolených operacích, jež neohrožují stabilitu stroje. Nakonec je zobrazen inclinometr, který maximalizuje bezpečné používání stroje.

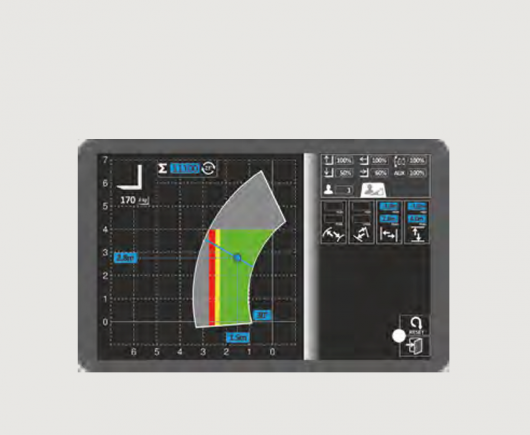

Speciální funkce, přístupná přes displej, umožňuje obsluze nastavit geometrické pracovní limity stroje.
Úpravy lze provádět podle vertikálních a horizontálních pohybů (minimální a maximální výška a vysunutí) nebo podle relativních pohybů výložníku (minimální a maximální úhel zdvihu a vysunutí ramene).
Nastavení je jednoduché a přesné pomocí zeleného kolečka umístěného u joysticku, které zajišťuje přesnost nastavení 0,1 m pro vysunutí a zdvih. Úhel výložníku lze upravit s přesností 1°.
Toto řešení usnadňuje používání stroje a zvyšuje bezpečnost při opakované práci a v omezených prostorech, například uvnitř skladu.

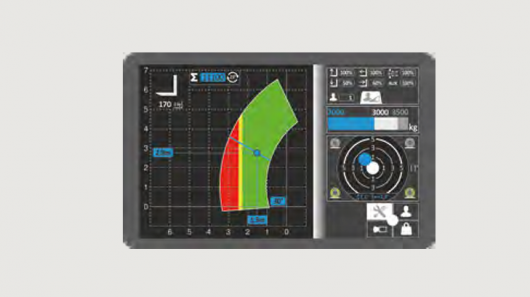

Systém ASCS využívá displej k přizpůsobení rychlosti jednotlivých pohybů teleskopického výložníku a používaných nástrojů podle potřeb každé obsluhy a prováděných operací.
Je možné uložit až devět různých nastavení.

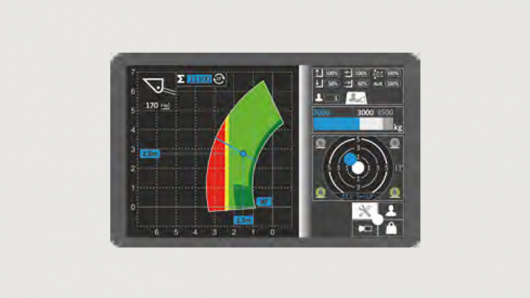

Při vybavení stroje lopatou, která je systémem správně rozpoznána, se automaticky aktivuje pracovní volná zóna. Ta umožňuje pracovní prostor s dosahem až 1 metr a zdvihem 10°.
V této zóně je možné pracovat bez toho, aby řídicí systém blokoval pohyb nástroje při přetížení, což usnadňuje kopací práce a zajišťuje plynulé a přesné pohyby.

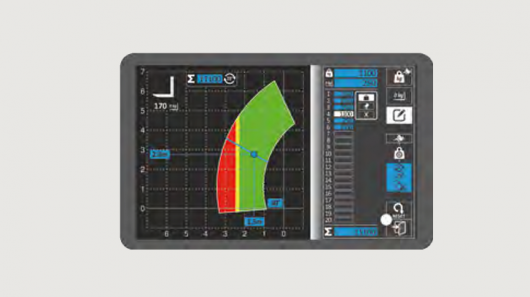

Displej systému ASCS umožňuje sledování manipulovaného nákladu, a to buď manuálně, nebo automaticky, kdykoli je teleskopický výložník zvednut nad úhel náklonu přednastavený obsluhou.
Průměrná tolerance naměřených hodnot je ±5 %, protože se mohou lišit v závislosti na dynamických podmínkách stroje. Systém dokáže uložit až 1000 různých měření a zobrazit celkovou hodnotu a posledních 20 naměřených hodnot.

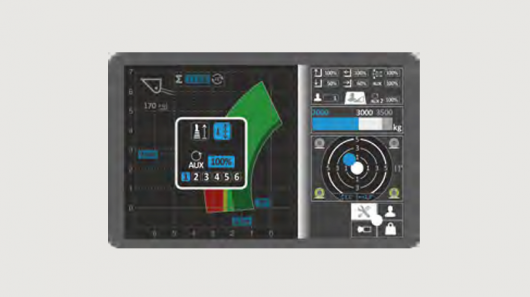

Modely vybavené displejem jsou vybaveny systémem pro regulaci a dodávání stálého průtoku oleje do nástrojů.
Toto řešení umožňuje přesně a specificky nastavit průtok oleje od 0 až po maximální hodnotu pro každý ze čtyř pomocných hydraulických vývodů umístěných na vrcholu výložníku.
Toto řešení je navíc dostupné i jako volitelná výbava u několika dalších modelů.

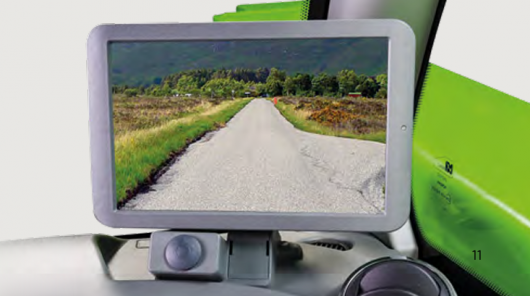

V kombinaci s 10,1" barevným displejem systému ASCS je možné stroj vybavit automaticky ovládanou zadní kamerou, která se aktivuje při zařazení zpětného chodu.
Obraz ze zadní části teleskopického manipulátoru je zobrazen přímo na displeji v kabině. Kamera může být také aktivována ručně přes menu systému ASCS.

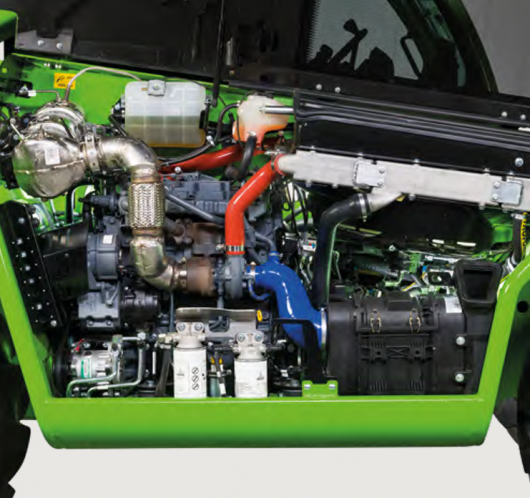

Všechny modely jsou vybaveny spalovacím motorem v původním uspořádání montáže vyvinutém společností Merlo při uvedení modelů s panoramatickou viditelností. Toto řešení umisťuje motor v podélném směru na pravou stranu rámu, což zajišťuje maximální přístupnost ke komponentům při plánované i mimořádné údržbě.
Výkon instalovaných motorů se pohybuje v rozmezí od 75 do 143 HP. Elektronické řízení vstřikovacího systému navíc umožňuje společnosti Merlo přesně a plynule regulovat dodávku výkonu podle požadavků zákazníka.

Tyto modely jsou jediné na trhu, které jsou vybaveny dvěma oddělenými okruhy pro hydrauliku a hydrostatiku s dvěma samostatnými nádržemi na olej.

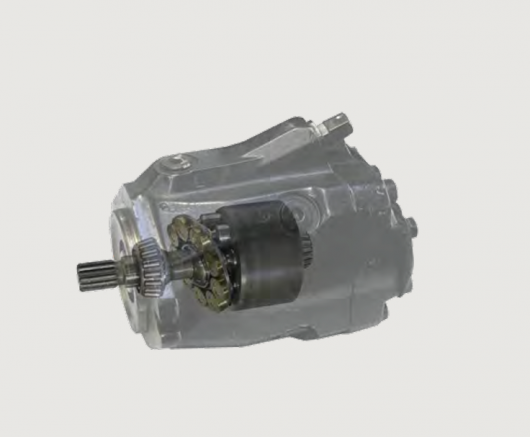

Hydraulický okruh využívá čerpadlo s proměnlivým zdvihem a detekcí zatížení (load sensing), které zajišťuje nižší spotřebu paliva a jednodušší ovládání, přičemž umožňuje provádět až tři pohyby současně bez problémů.
Hydraulický rozváděč je umístěn vzadu na rámu, aby se snížily vibrace a přenos tepla do kabiny, a zároveň zajišťuje snadný přístup při údržbě.

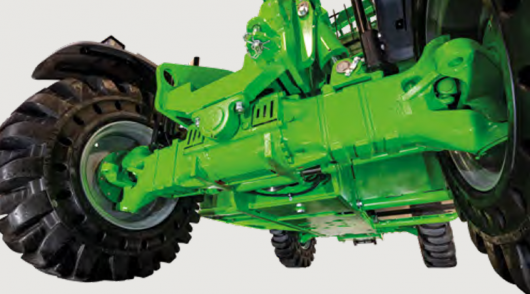

Nápravy jsou dostupné ve dvou provedeních:
- s planetovými reduktory, které maximalizují točivý moment přenášený na kola,
- s portálovými reduktory, které zvyšují světlou výšku stroje.

Obě varianty jsou navrženy a vyráběny interně s cílem nabídnout nejlepší řešení z hlediska pevnosti, životnosti a účinnosti.
Nápravy mohou být vybaveny suchými kotoučovými brzdami, navrženými pro nižší provozní náklady. Všechny ložiska a pouzdra jsou navržena tak, aby prodloužila životnost a snížila potřebu údržby.

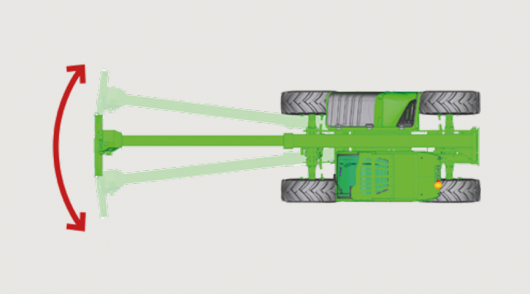

Tento systém je integrovaný do rámu stroje a umožňuje boční pohyb teleskopického výložníku, což zajišťuje přesné umístění nákladu bez nutnosti dalších manévrů. Tím se šetří čas, snižuje námaha obsluhy a zvyšuje produktivita stroje.
Ovládání bočního posunu je umístěno na joysticku a je proporcionální, aby byla maximalizována efektivita.

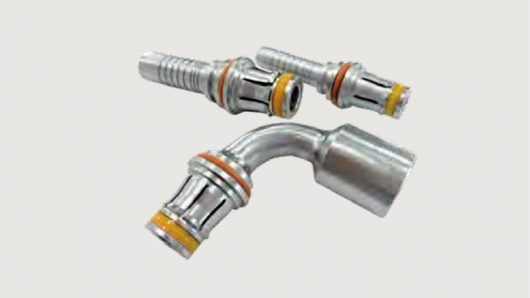

Jedinečné a patentované řešení. Hydraulické spojky vyvinuté a vyráběné společností Merlo zajišťují:
- Rychlou montáž a demontáž
- Vyšší těsnost spojení
- Delší životnost komponentů
- Žádné riziko zkroucení hadic

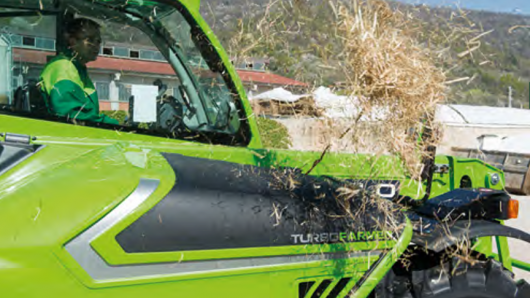

Fan Drive je technologie, která je součástí standardní výbavy a umožňuje měnit směr otáčení ventilátoru motoru – z režimu větrání, který chladí radiátory, do režimu foukání, který je čistí. Tím se odstraňuje prach a zbytky nahromaděné během práce a zachovává se výkon a účinnost systému.

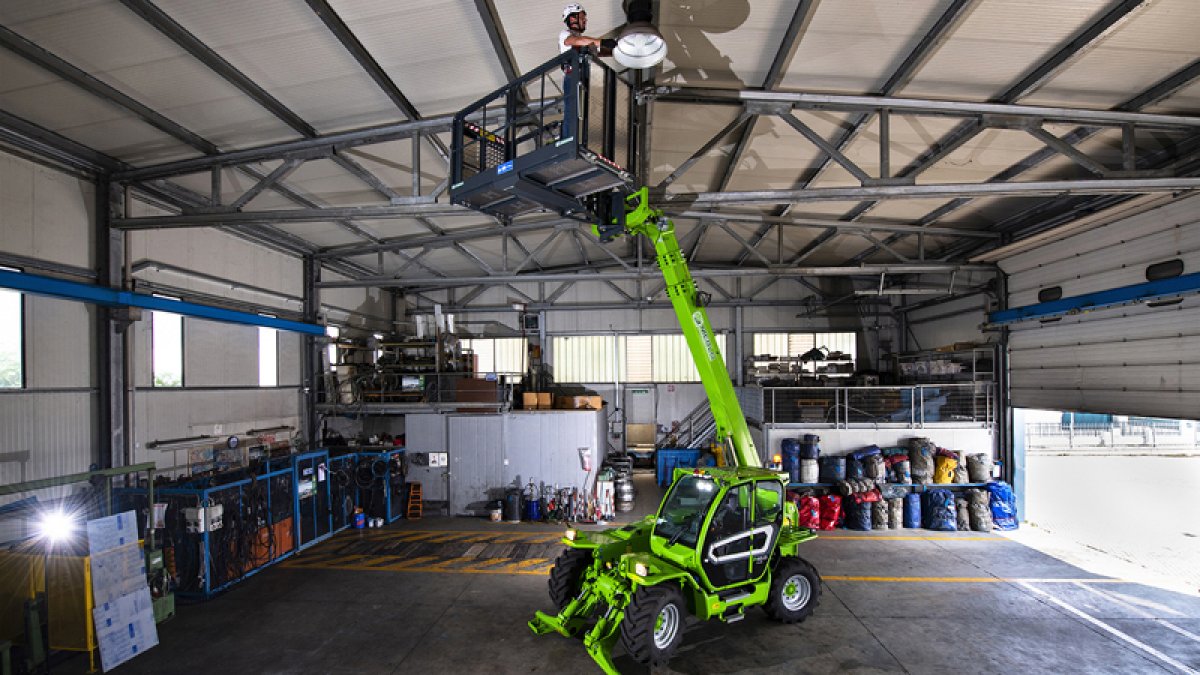

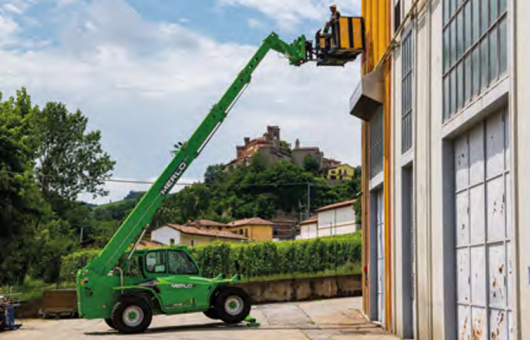

Všechny stabilizované modely mohou být vybaveny pracovní plošinou. Toto řešení, v souladu s normou EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zároveň zvyšuje univerzálnost stroje.
Nový systém řízení pracovních plošin navíc umožňuje proporcionální nastavení rychlosti pohybu podle zatížení a polohy výložníku, což urychluje pracovní operace a přináší uživatelům větší efektivitu.

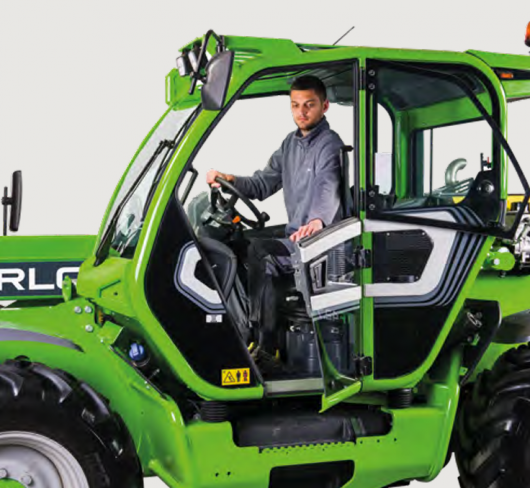

Snadný přístup do kabiny zajišťuje dveřní křídlo s otevřením až 180°, které maximalizuje prostor při nastupování, a velká vzdálenost mezi sloupkem a volantem.
Boční okno, nezávislé na dveřích, lze zajistit v otevřené poloze, čímž se maximalizuje větrání, výhled a přímý kontakt s pracovníky pracujícími v okolí stroje. Okenní zámek lze uvolnit buď ovladačem na podlaze, nebo pomocí páčky přímo na okně, což usnadňuje jeho otevírání.

Nepřekonatelný design kabiny zajišťuje maximální funkčnost a komfort, přehledně sdružuje informace poskytované řidiči a ovládací prvky různých systémů pro optimální ergonomii. Funkce řazení zpětného chodu na volantu je rovněž dostupná na joysticku.

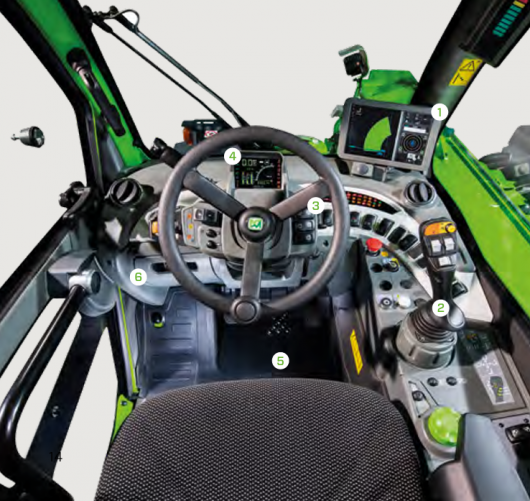

Hlavní prvky kabiny:
1 – Displej ASCS (volitelně)
2 – Kapacitní joystick
3 – Volant a ovládání převodovky
4 – Displej převodovky
5 – Pedály
6 – Oddíl pro příslušenství a ovládání klimatizace

Sloupek řízení, včetně volantu a displeje převodovky, je výškově nastavitelný, aby byla zajištěna snadná obsluha stroje pro uživatele různé výšky. Displej zobrazuje všechny informace důležité pro silniční provoz (hladiny, teploty, rychlost apod.).

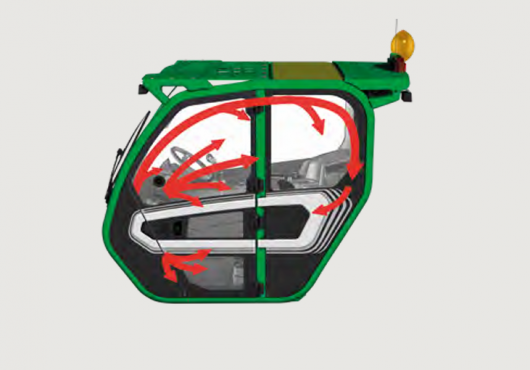

Klimatizace je vyvinuta podle automobilových standardů a umožňuje poloviční dobu ohřevu a chlazení ve srovnání s konvenčními systémy.
Nasávací otvor je umístěn na boku kabiny, mimo možné zdroje prachu a nečistot, zatímco uvnitř kabiny se nachází 8 výdechů, z nichž tři jsou určeny k odmrazování čelního skla, což zajišťuje optimální klimatický komfort.

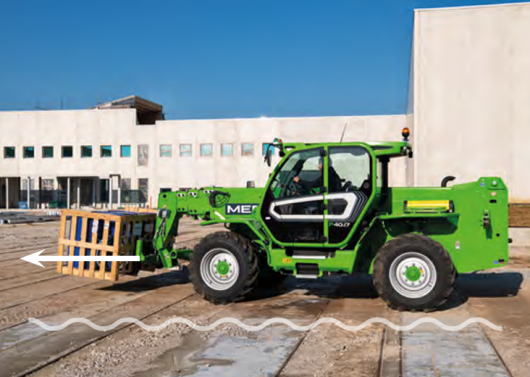

Aktivní systém tlumení výložníku (BSS – Boom Suspension System) je k dispozici jako volitelná výbava. Tento systém chrání náklad během přepravy a zároveň zajišťuje vysoký komfort jízdy v nerovném terénu.
Tlumení se automaticky deaktivuje při nízké rychlosti (pod 3 km/h), aby byla zajištěna maximální přesnost a síla výložníku.

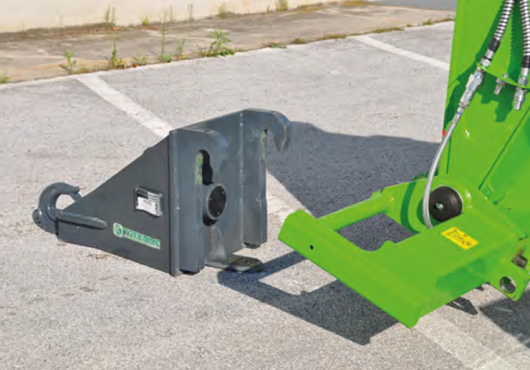

Stroje Merlo mají nosník nástrojů navržený tak, aby zajišťoval špičkový výkon s každým nástrojem, aniž by byla ohrožena nízká hmotnost, která je klíčová pro výjimečnou nosnost.
Maximální úhel otáčení navíc značně usnadňuje nakládání a vykládání materiálu lopatami.
Zařízení Tac-lock, které je standardní výbavou všech modelů, zaručuje maximální komfort při obsluze, umožňuje hydraulické zajištění nástrojů přímo z kabiny.

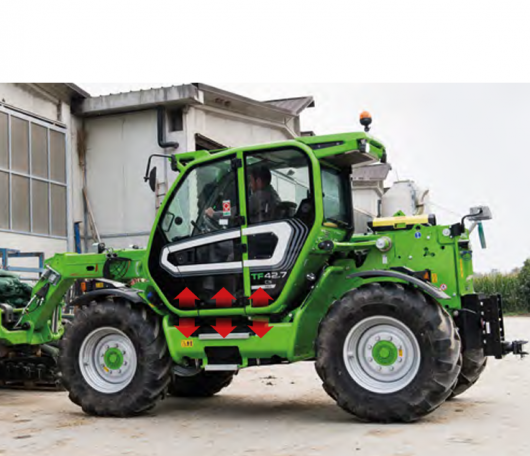

Modely z této řady mohou být vybaveny exkluzivní a patentovanou zavěšenou kabinou (CS – Suspended Cab). Při instalaci tohoto jedinečného řešení je kabina osazena aktivním hydropneumatickým zavěšením, které může obsluha řídit přímo pomocí elektrického spínače.
Když je zavěšení aktivní, celkový zdvih kabiny činí 110 mm (-60 mm / +50 mm), což výrazně snižuje vibrace a zatížení uvnitř kabiny, a tím usnadňuje přepravu a pracovní operace, i na nerovném terénu.

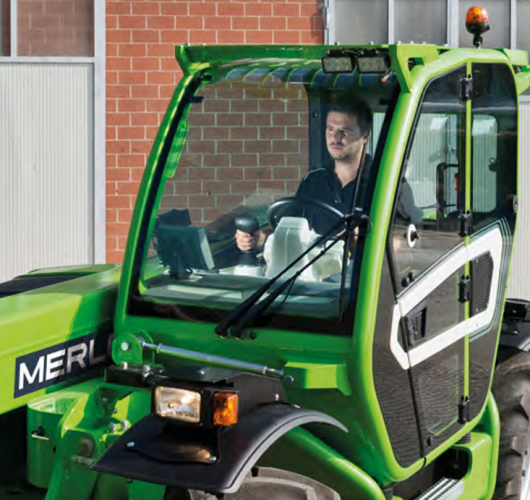

Zlepšený výhled, zajišťuje efektivitu při manévrování a vyšší bezpečnost, zároveň snižuje stres obsluhy, která během pracovního dne provádí mnoho manévrů.
Pro dosažení těchto standardů viditelnosti společnost Merlo věnovala velkou pozornost optimálnímu umístění kabiny a výložníku, stejně jako detailnímu návrhu kapoty a velké prosklené ploše, aby byly pracovní operace rychlé, bezpečné a přesné.
Stroj je navíc vybaven třemi stěrači, které zajišťují dokonalé čištění oken i při silném dešti. Elektrické ovládání v kabině umožňuje nepřetržitý nebo proměnlivý režim stírání podle aktuálních povětrnostních podmínek.

Exkluzivní systém EPD (Eco Power Drive) je patentované řešení společnosti Merlo pro elektronické řízení a regulaci motoru a převodového systému.
EPD automaticky řídí a upravuje otáčky motoru, průtok hydrostatického čerpadla a objem hydrostatického motoru podle aktuálních pracovních podmínek, aby maximalizoval účinnost a snížil otáčky motoru. Tím je možné snížit spotřebu paliva až o 18 %.
Součástí systému EPD je také funkce „samoakcelerační joystick“, která proporcionálně upravuje otáčky motoru podle pohybu joysticku (čím větší je vychýlení joysticku, tím vyšší jsou otáčky motoru).
Tato funkce dále optimalizuje spotřebu stroje a zároveň zvyšuje jeho rychlou odezvu při manipulaci s materiálem.

Jedním z hlavních cílů je minimalizovat prostor potřebný pro manévrování a zároveň maximalizovat obratnost stroje. Nápravy proto umožňují velký úhel natočení kol, který usnadňuje manévrování v omezeném prostoru.

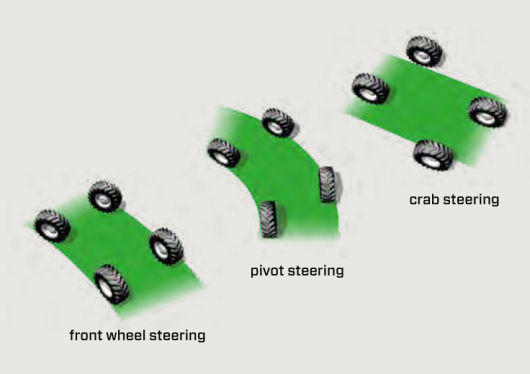

Řízení lze navíc přizpůsobit podle konkrétních pracovních podmínek pomocí tří různých režimů:

- řízení předních kol,
- kloubové (pivotové) řízení,
- krabí chod (crab steering) pro boční pohyb stroje.

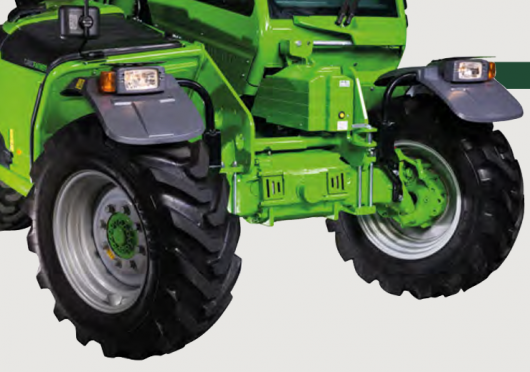

Teleskopické manipulátory Merlo jsou standardně vybaveny elektrickým, automatickým a časově řízeným odpojovačem baterie, který zvyšuje účinnost a životnost baterií.
Po vyjmutí klíčku ze zapalování se spustí proces, který zcela odpojí elektrický obvod stroje, aniž by byla ohrožena spolehlivost elektronických řídicích jednotek.
Pro opětovné aktivování všech funkcí baterie stačí znovu vložit klíček do zapalování.
V blízkosti baterie je navíc umístěno tlačítko pro nucené odpojení baterie, které lze použít podle provozních potřeb při servisních nebo jiných úkonech.

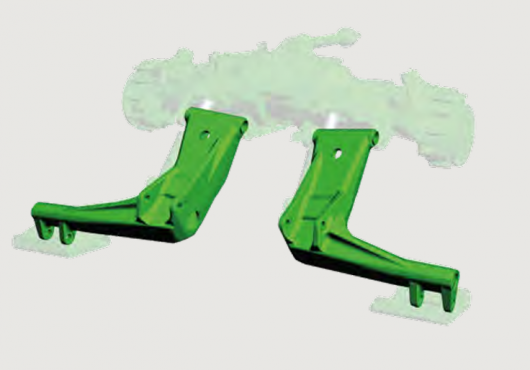

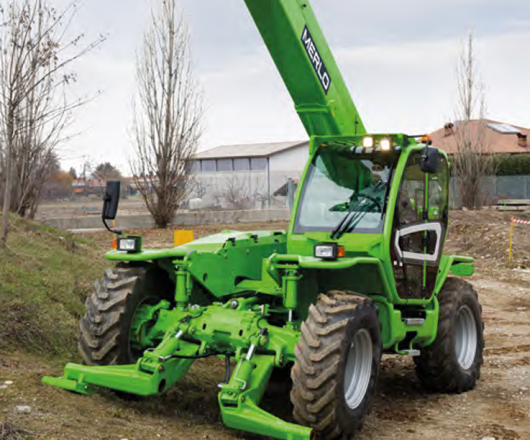

Stabilizátory pro řadu stabilizovaných teleskopických manipulátorů jsou vyvíjeny a vyráběny přímo společností Merlo a jsou navrženy tak, aby umožňovaly rychlé a bezpečné ustavení stroje.
Jejich exkluzivní konstrukce, navržená pro vysokou konstrukční pevnost, zajišťuje minimální prostorové nároky během práce – stabilizátory zůstávají v obrysu stroje, čímž se snižuje omezení výhledu obsluhy při přesunech.
Nezávislé ovládání umožňuje samostatné nastavení každého stabilizátoru, což usnadňuje správné ustavení na terénu. Tvar opěrné patky navíc zajišťuje výborné ukotvení k podkladu, a to i na měkkém nebo svažitém terénu.

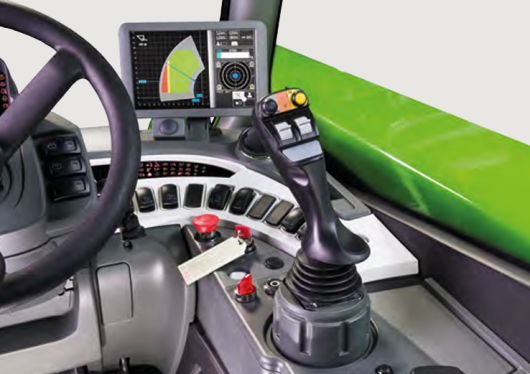

Všechny teleskopické manipulátory této řady jsou vybaveny inovativním kapacitním elektronickým joystickem. Tento prvek dokáže detekovat přítomnost ruky obsluhy pomocí kapacitního senzoru, takže není nutné používat zvláštní fyzický ovládací prvek (tlačítko typu „dead man“) pro aktivaci hydraulických pohybů stroje.
Pomocí joysticku je možné ovládat všechny hlavní hydraulické pohyby stroje i připojených nástrojů, přičemž standardně umožňuje až 4 nezávislé hydraulické funkce nástroje.
