Merlo P40.14
Výložník Merlo
Výložník Merlo je vyroben z oceli s dvojitým profilem „C“, přičemž svary jsou vedeny v neutrální ose namáhání. Hydraulické hadice a elektrické kabely jsou vedeny uvnitř výložníku pomocí systému „kazet“, který je chrání před možnými nárazy a umožňuje jejich snadnou demontáž při údržbě. Kluzáky ve tvaru L jsou vyrobeny z kompozitního materiálu, což maximalizuje účinnost a snižuje nárazy i opotřebení kluzných ploch. Výložník Merlo nabízí vysokou přesnost s milimetrovou kontrolou pohybu.
Rám
Díky subtilnějším rozměrům oproti běžným standardům na trhu, rám minimalizuje celkovou velikost stroje. Základ je tvořen vnějším ocelovým rámem z plné kulatiny. Konstrukce je navržena tak, aby maximalizovala pevnost rámu stroje, přičemž spodní část je zcela chráněna vevařenými ocelovými plechy. Tyto plechy chrání všechny komponenty před možnými nárazy při jízdě v terénu.
Svahové vyrovnávání
Manipulátory Merlo mohou být vybaveny svahovým vyrovnáváním. Díky tomuto řešení může obsluha pomocí jednoduchého ovládání v kabině upravit příčný náklon rámu stroje a kompenzovat tak svažitý terén až do maximálně 8 % (přibližně 5°). Tím je zajištěn dokonale vertikální zdvih nákladu a minimalizována rizika boční nestability stroje.
Ochrana FOPS
Všechny manipulátory Merlo mají nad horní prosklenou částí kabiny kovovou konstrukci, která plně odpovídá normě FOPS úrovně II – nejpřísnější certifikaci pro ochranu obsluhy před padajícími předměty. Ochranná mříž Merlo na střeše kabiny je tvarována tak, aby co nejméně omezovala viditelnost obsluhy, a zároveň zajišťuje:
- optimální komfort v kabině
- výbornou viditelnost nákladu
- maximální bezpečnost pro obsluhu a komponenty kabiny, včetně střechy a horního stěrače
- konstrukci lze snadno demontovat pro důkladné čištění střechy a čelního skla

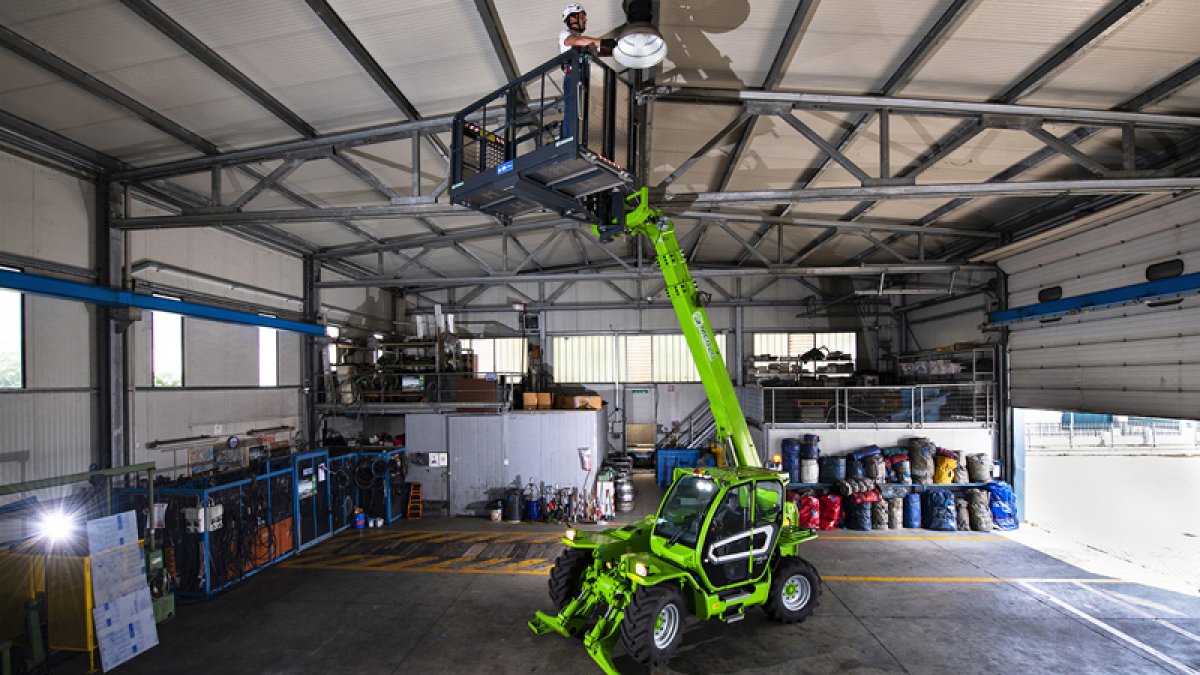

Pracovní plošina
Všechny stabilizované modely mohou být vybaveny pracovní plošinou. Toto řešení, v souladu s normou EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zároveň zvyšuje univerzálnost stroje.
Nový systém řízení pracovních plošin navíc umožňuje proporcionální nastavení rychlosti pohybu podle zatížení a polohy výložníku, což urychluje pracovní operace a přináší uživatelům větší efektivitu.
Displej
Systém ASCS je vybaven volitelně nebo standardně 10,1" barevným displejem s integrovaným senzorem pro automatickou regulaci jasu podle vnějšího osvětlení. Tím je zajištěno snadné a přehledné sledování podmínek stability, aktualizovaných v reálném čase podle manipulovaného nákladu a použitého adaptéru. Obsluha vždy vidí, kdy dojde k aktivaci bezpečnostního systému. Po této aktivaci jsou zablokovány všechny pohyby a zobrazí se vyskakovací zpráva, která informuje o všech pohybech a operacích, jež neohrožují stabilitu stroje. Zároveň je zobrazena i vodováha, která maximalizuje bezpečné používání stroje.
Nastavení pracovního prostoru
Speciální funkce, přístupná přes displej, umožňuje obsluze nastavit omezení pracovního prostoru.
Lze omezovat vertikální a horizontální pohyby (minimální a maximální výšku a vysunutí) a nebo i další pohyby výložníku (minimální a maximální úhel zdvihu a vysunutí).
Úpravy jsou jednoduché a přesné, prováděné pomocí zeleného kolečka umístěného u joysticku. To zajišťuje přesné nastavení s krokem 0,1 m při ovládání výložníku. Úhel výložníku lze nastavit s přesností 1°.
Nastavení pracovního prostoru zvyšuje bezpečnost při opakované práci, zejména v omezených prostorech, například uvnitř skladu.
Nastavení rychlosti pohybu
Systém ASCS od Merlo využívá displej v kabině k přizpůsobení rychlosti jednotlivých pohybů výložníku a připojených adaptérů. Všechny parametry lze nastavovat podle potřeb obsluhy i požadavků konkrétní práce. Lze uložit až devět různých nastavení.
Volná zóna
Po agregaci vybraného adaptérů (např. lopaty), který je rozpoznám systémem CDC se automaticky aktivuje pracovní „volná zóna“. Pracovní oblast má dosah až 1 metr a úhel zdvihu 10°.
V této oblasti je možné ovládat stroj bez toho, aby řídicí systém blokoval pohyb nástroje při přetížení, což usnadňuje práci při náročných operacích s těžkým nákladem a zajišťuje plynulý pohyb.
Technická elektronická váha
Displej systému ASCS umožňuje zaznamenávat aktuálně manipulovaný náklad, a to buď manuálně, nebo automaticky, kdykoli je teleskopický výložník zdvihnut nad úhel naklonění přednastavený obsluhou.
Průměrná tolerance naměřených hodnot úhlu výložníku je ±5 %, přičemž se může lišit v závislosti na dynamických podmínkách stroje.
Systém dokáže uložit velké množství různých záznamů a zobrazit celkovou hodnotu a posledních 20 naměřených hodnot.
Stálý průtok oleje
Modely vybavené displejem ASCS mají systém pro regulaci a dodávání konstantního průtoku oleje do připojeného nářadí prostřednictvím rychlospojek třetí funkce.
Tento systém umožňuje přesné a specifické nastavení průtoku oleje od nulové hodnoty až po maximální průtok pro hydraulický okruh, který je umístěný na konci ramene.
Toto řešení je také dostupné jako volitelná výbava pro několik dalších modelů.
Zadní kamera
V kombinaci s 10,1" barevným displejem systému ASCS mohou být stroje vybaveny automatickou zadní kamerou, která se aktivuje při zařazení zpětného chodu. Obraz ze zadní části manipulátoru se zobrazuje přímo na displeji v kabině. Kamera může být také manuálně aktivována přes menu systému ASCS.
Motory
Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání Merlo, které umožňuje panoramatický výhled z kabiny. Motor je umístěn podélně v pravé straně rámu, což zajišťuje maximální přístup k jeho komponentám při plánované i mimořádné údržbě.
Výkon instalovaných motorů se pohybuje mezi 116 a 143 HP. Elektronické řízení vstřikovacího systému umožňuje přesně a plynule upravovat dodávku výkonu podle požadavků zákazníka.
Hydraulický systém
Jde o jediné modely na trhu vybavené dvěma oddělenými okruhy pro hydrauliku a hydrostatiku s dvěma samostatnými zásobníky oleje. Hydraulický okruh tvoří pumpa s proměnným průtokem a snímáním zatížení (Load Sensing), která zajišťuje nižší spotřebu paliva a snadné ovládání, přičemž umožňuje bez obtíží provádět až tři pohyby současně. Hydraulický rozvaděč je nově umístěn vzadu v rámu, aby se snížily vibrace a přenos tepla do kabiny, a zároveň zajišťuje snadný přístup při údržbě.
Nápravy a brzdy
Nápravy jsou k dispozici ve dvou provedeních:
- s planetovými reduktory pro maximální přenos točivého momentu na kola
- s portálovými reduktory pro zvýšení světlé výšky
Obě varianty náprav jsou navrženy a vyráběny společností Merlo a poskytují tak nejlepší řešení z hlediska pevnosti, životnosti a účinnosti.
Nápravy mohou být vybaveny:
- suchými kotoučovými brzdami pro nižší provozní náklady
- mokrými brzdami (některé modely HD)
Všechny ložiska a pouzdra jsou navrženy tak, aby zajišťovala delší životnost a snížila potřebu údržby.
Řízení pohybů
Všechny modely střední nosnosti mohou být vybaveny pracovní plošinou. Toto řešení, odpovídající normě EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zvyšuje všestrannost stroje. Nové řešení ovládání plošiny umožňuje proporcionální rychlost pohybu plošiny v závislosti na manipulovaném nákladu a poloze výložníku. To urychluje pracovní operace a přináší uživateli vyšší efektivitu práce.
RRM
Jedinečné a patentované řešení. Hydraulické rychlospojky vyvinuté a vyráběné společností Merlo zajišťují:
- rychlou montáž a demontáž
- zvýšenou těsnost spojení
- delší životnost komponent
- žádné riziko zkroucení hadic
Boční posun výložníku
Tento systém je integrován do rámu stroje a umožňuje boční posun teleskopického výložníku, čímž je zajištěno přesné umístění nákladu bez nutnosti dalších manévrů. To šetří čas, snižuje stres obsluhy a zvyšuje produktivitu stroje. Ovládání bočního posuvu je umístěno na joysticku a je proporcionální, aby byla maximalizována efektivita obsluhy. Systém je možno použít při jakékoliv poloze teleskopického ramene. (PATENT Merlo)
Fan Drive
Fan Drive je standardní technologie, která umožňuje změnu směru otáčení ventilátoru chlazení motoru. A to s odsávání, které chladí radiátory, na foukání, které je čistí. Tím se odstraňuje prach a zbytky nahromaděné během práce, což zajišťuje zachování výkonu a účinnosti systému.
Vstup do kabiny
Snadný přístup do kabiny zajišťují dveře otevíratelné o 180°, které maximalizují prostor pro vstup, a velká vzdálenost mezi sloupkem a volantem. Boční okno, nezávislé na spodní části dveří, lze zajistit v otevřené poloze pro maximální výměnu vzduchu, lepší viditelnost a přímý kontakt s osobami pracujícími venku poblíž stroje. Okno lze odjistit buď ovládáním na podlaze, nebo uvolňovacím knoflíkem přímo na okně, což usnadňuje jeho otevírání.
Kabina
Design kabiny Merlo zajišťuje vysokou úroveň funkčnosti a komfortu tím, že soustřeďuje informace poskytované řidiči a ovládání různých systémů a zařízení pro optimální ergonomii. Přepínač zpětného chodu na volantu je rovněž přítomen na joysticku.
Hlavní prvky kabiny:
1 – displej ASCS (volitelně)
2 – kapacitní joystick
3 – volant a ovládání převodovky
4 – displej převodovky
5 – pedály
6 – přihrádka na příslušenství a ovládání klimatizace
Sloupek řízení, včetně volantu a displeje převodovky, je nastavitelný. Displej zobrazuje veškeré informace týkající se silničního provozu (hladinu paliva, teplotu, rychlost apod.).
Klimatizace
Klimatizace je vyvinuta podle automobilových standardů a zkracuje dobu ohřevu i chlazení kabiny na polovinu oproti běžným systémům. Nasávací otvor je umístěn po straně kabiny, mimo možné zdroje prachu a nečistot, zatímco uvnitř je 8 výdechů, z nichž tři jsou určeny k odmlžování čelního skla, což zajišťuje optimální klimatický komfort.
Odpružení výložníku
Aktivní systém odpužení výložníku (BSS – Boom Suspension System) je k dispozici jako volitelná výbava. Chrání náklad během přesunu a zároveň udržuje vysoký komfort jízdy v terénu. Systém se automaticky deaktivuje při rychlosti (pod 3 km/h), aby byla zajištěna maximální přesnost a stabilita výložníku.
Nosič adaptérů Merlo
Stroje Merlo mají nosič adaptérů navržený tak, aby zajišťoval maximální výkon s každým připojeným nástrojem. Hmotnost každého adaptéru je optimalizována tak, aby zajišťovala maxilmální nosnost. Maximální výklopný úhel usnadňuje nakládku a vykládku materiálu pomocí lopat. Zařízení Tac-lock, umožňuje hydraulické zajištění nástrojů přímo z kabiny a poskytuje tak maxilmální pohodlí obsluze stroje. Toto zařízení je standardní součástí všech modelů Merlo.
Odpružená kabina
Modely této řady mohou být vybaveny exkluzivním a patentovaným systémem Cab Suspension (CS). Kabina je osazena aktivním hydropneumatickým zavěšením, které může obsluha deaktivovat elektrickým spínačem. Při aktivovaném odpružení je celkový zdvih kabiny 110 mm (-60 mm / +50 mm). Systém snižuje vibrace v kabině, čímž zvyšuje komfort obsluhy během přepravy i pracovních operací na rovné či nerovné ploše.
Viditelnost
Výborná viditelnost u manipulátorů Merlo zvyšuje rozsah pohybů a bezpečnost obsluhy. Pro dosažení těchto standardů viditelnosti společnost Merlo investovala velké usilí do určení optimální polohy kabiny a výložníku.
Byl také vyvinut detailní design kapoty a velká skleněná plocha, které zajišťují rychlé, bezpečné a přesné operace.
Na stroji jsou navíc instalovány tři různé stěrače, které zajišťují dokonalé čištění oken i při silném dešti. Elektrické ovládání v kabině umožňuje plynulé nebo proměnné nastavení rychlosti stěračů podle aktuálních povětrnostních podmínek.
EPD
Exkluzivní systém EPD (Eco Power Drive) je patentované řešení značky Merlo pro elektronické řízení a regulaci motoru a převodového ústrojí.
U modelů se 115 hp systém EPD automaticky nastavuje hydrostatický motor podle aktuálních pracovních podmínek. Cílem je maximalizovat účinnost a snížit otáčky motoru, což vede ke snížení spotřeby paliva až o 18 %.
Součástí systému EPD je také funkce „self-accelerating joystick” (samoakcelerující joystick), která řídí otáčky motoru úměrně míře vychýlení joysticku — čím větší vychýlení, tím vyšší otáčky motoru.
Tato funkce dále optimalizuje spotřebu paliva a zároveň maximalizuje reakceschopnost stroje při manipulaci s materiálem.
Režimy řízení
Nápravy umožňují maximální úhel natočení kol pro snadné manévrování v úzkých prostorách. Navíc může obsluha stroje využívat tři různé režimy řízení (přední náprava, řízení obou náprav a krabí chod), které lze přizpůsobit konkrétním potřebám práce. Všechny modely jsou ve standardu vybaveny samonivelační funkcí řízení.
Hlavní odpojovač baterie
Standardní výbavou manipulátorů Merlo je elektrický, automatický a časově řízený spínač baterie, který zlepšuje efektivitu a životnost baterií. Vyjmutí klíče ze spínací skříňky spustí proces, který kompletně odpojí elektrický obvod stroje, aniž by byla ohrožena spolehlivost jeho řídicích jednotek.
Po vypnutí obvodu může obsluha jednoduše vložit klíče zpět do ovládacího panelu a znovu aktivovat všechny funkce baterií.
K dispozici je také tlačítko u baterie, které umožňuje nucené odpojení baterie pro splnění provozních potřeb dalších zařízení.
Stabilizátory
Stabilizátory pro řadu stabilizovaných teleskopických manipulátorů jsou vyvíjeny a vyráběny přímo společností Merlo a jsou navrženy tak, aby umožňovaly rychlé a bezpečné ustavení stroje.
Jejich exkluzivní konstrukce, navržená pro vysokou konstrukční pevnost, zajišťuje minimální prostorové nároky během práce – stabilizátory zůstávají v obrysu stroje, čímž se snižuje omezení výhledu obsluhy při přesunech.
Nezávislé ovládání umožňuje samostatné nastavení každého stabilizátoru, což usnadňuje správné ustavení na terénu. Tvar opěrné patky navíc zajišťuje výborné ukotvení k podkladu, a to i na měkkém nebo svažitém terénu.
Kapacitní joystick
Všechny teleskopické manipulátory této řady jsou vybaveny inovativním kapacitním elektronickým joystickem. Tento prvek dokáže detekovat přítomnost ruky obsluhy pomocí kapacitního senzoru, takže není nutné používat zvláštní fyzický ovládací prvek (tlačítko typu „dead man“) pro aktivaci hydraulických pohybů stroje.
Pomocí joysticku je možné ovládat všechny hlavní hydraulické pohyby stroje i připojených nástrojů, přičemž standardně umožňuje až 4 nezávislé hydraulické funkce nástroje.

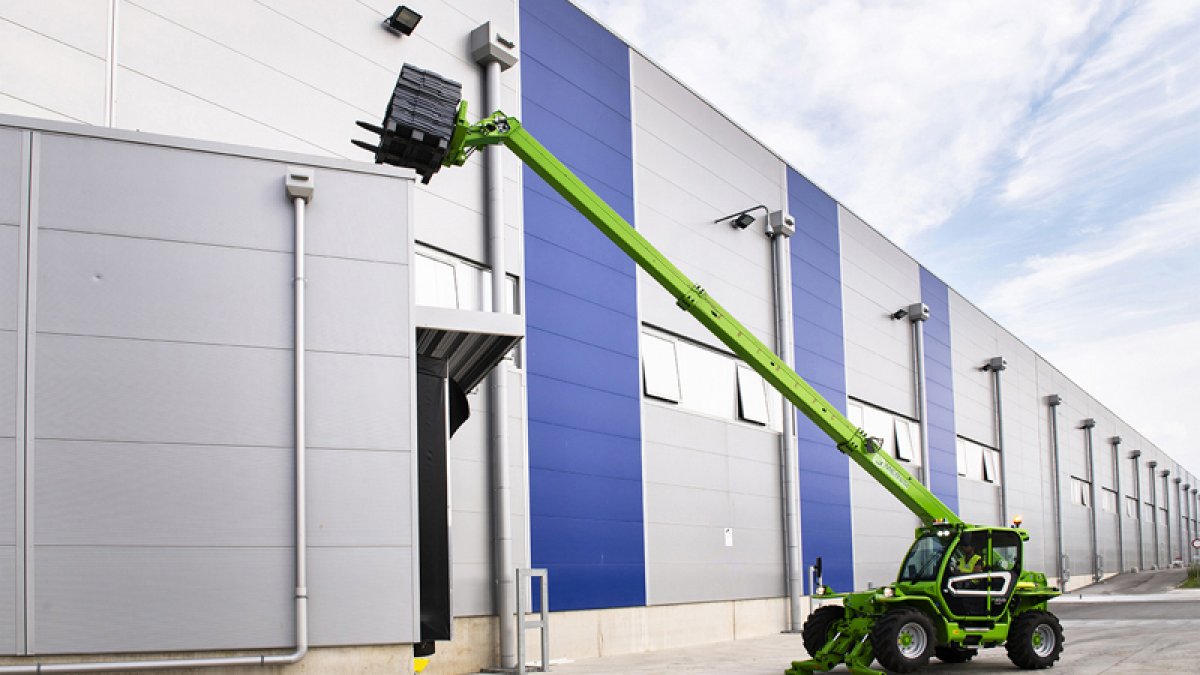

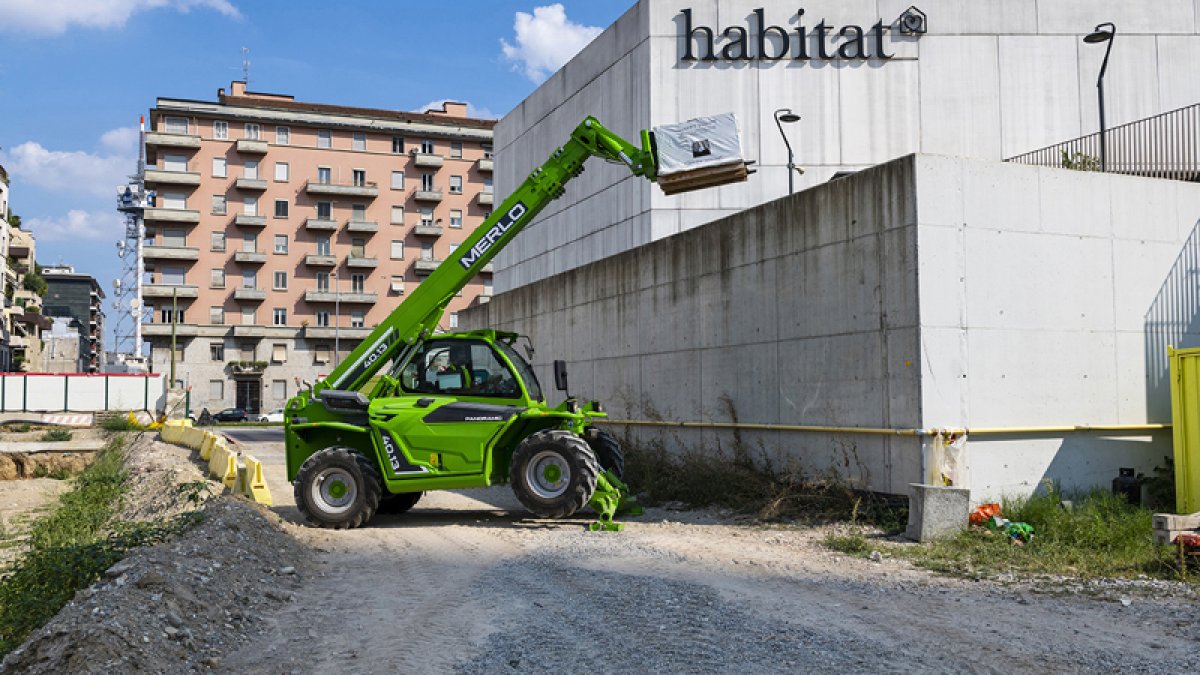

Merlo P40.14 – Teleskopický manipulátor
Merlo P40.14 je teleskopický manipulátor určený pro náročné práce ve stavebnictví, průmyslu a logistice, kde je klíčový vysoký zdvih a stabilita. Díky robustní konstrukci, pokročilé hydraulice a stabilizačním prvkům je ideální pro manipulaci s materiálem ve velkých výškách a náročných pracovních podmínkách. Komfortní kabina a intuitivní ovládání zajišťují efektivní a bezpečný provoz při každodenním nasazení.
Klíčové vlastnosti:
• Nosnost až 4 000 kg a výška zdvihu až 14 m – vhodné pro manipulaci s materiálem ve velkých výškách.
• Robustní konstrukce a stabilizátory – bezpečná práce i při maximálním vysunutí ramene.
• Motor: KOHLER 2,5 l / 4v, EU Stage V, výkon 75 HP / 55,4 kW.
• 12 V systém s odpojovačem baterie a žhavením; vzduchový filtr Powercore s předfiltrací; katalyzátory DOC a SCR – AdBlue.
• Systém ovládání: EPD, optimalizace výkonu pojezdu a hydrauliky.
• Pojezd: hydrostatický, elektronicky ovládaný, Inching pedál, variabilní čerpadlo a hydromotor, maximální rychlost 33 km/h.
• Portálové nápravy, 3 režimy řízení, automatická synchronizace, pneu 400/70-20, suché kotoučové brzdy na všech kolech a samočinná parkovací brzda.
• Pracovní hydraulika: Load-Sensing čerpadlo, max. průtok 104 l/min, tlak 250 bar, elektronický proporcionální joystick, dva hydraulické vývody na konci ramene, hydraulické zajištění nářadí z kabiny TAC-LOCK ZM2, akustická a optická signalizace, blokace při přetížení, systém ASCS light.
• Rám a rameno: vysokopevnostní ocel, hydraulické svahové vyrovnávání ±8 %, boční posun ±345 mm, třídílné rameno s plynule seřiditelnými kluzáky, dva hydraulické vývody na konci ramene, nezávisle ovládané hydraulické stabilizátory.
• Kabina: ROPS/FOPS, šířka 1 010 mm, dvoudílné dveře otevírané o 180°, silniční osvětlení, maják, střešní stěrač.
Způsob využití
Merlo P40.14 je všestranný stroj vhodný pro:
• Stavebnictví – manipulace se stavebními prvky, paletami a materiálem ve velkých výškách.
• Průmysl a logistika – přesun materiálu ve výrobních a skladových halách.
• Montážní práce – instalace konstrukcí a technologických celků ve výškách.
• Veřejné služby a údržba – práce s nástavci při údržbě objektů a infrastruktury.
Běžné příslušenství
• Paletové vidle
• Lopatové a materiálové lžíce
• Háky a jeřábové příslušenství
• Pracovní plošiny
• Snadné rychlospojky pro další hydraulické nástavce
• Osvětlení a majáky pro bezpečný provoz
Proč zvolit Merlo P40.14 pro váš podnik?
• Vysoký zdvih až 14 m umožňuje efektivní práci ve velkých výškách.
• Stabilní konstrukce a hydraulické stabilizátory zajišťují bezpečný provoz.
• Přesná hydraulika umožňuje citlivou manipulaci s materiálem.
• Univerzální využití napříč stavebnictvím, průmyslem i logistickými provozy.
• Hydrostatický pohon a rychlost až 33 km/h umožňují efektivní přesuny mezi pracovišti.
Závěr
Merlo P40.14 je ideálním řešením pro podniky, které potřebují výkonný manipulátor pro práci ve velkých výškách. Díky kombinaci vysokého zdvihu, stabilní konstrukce a moderních technologií nabízí spolehlivý výkon bez kompromisů. Ať už pracujete na stavbě, v průmyslu nebo logistice, P40.14 se osvědčí jako efektivní a všestranný pomocník.
Pokud vás tento model zajímá, rádi vám pomůžeme s cenovou nabídkou, servisní podporou nebo testovacím nasazením – dejte nám vědět!
| Základní technické údaje | Merlo P40.14 | Merlo P40.14 CS TOP | Merlo P40.14 Plus |
|---|---|---|---|
| Výkon motoru | 55,4 kW | 85,9 kW | 85,9 kW |
| Hmotnost | 9 950 kg | 10 300 kg | 9 950 kg |
| Pneumatiky | 400/70-20 | 400/70-20 | 400/70-20 |
| Nosnost | 4 000 kg | 4 000 kg | 4 000 kg |
| Výškový dosah | 13,5 m | 13,5 m | 13,5 m |
