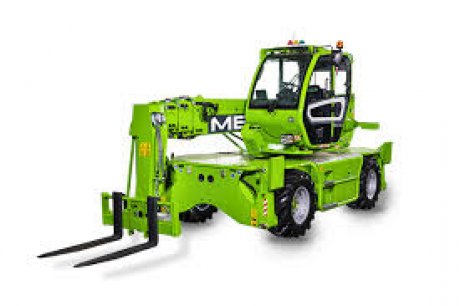

Merlo ROTO40.16/40.18

Výložník Merlo využívá dvojitý profil ve tvaru písmene „C“ z vysokopevnostní oceli, přičemž svary jsou vedeny podél neutrální osy ohybu. Hydraulické hadice a elektrické kabely jsou umístěny uvnitř výložníku a díky systému „cartridge“ (kazetovému systému) jsou chráněny proti možným nárazům a zároveň umožňují snadné vyjmutí jednotlivých komponent při potřebě údržby.
Vodicí kluzné bloky ve tvaru písmene „L“ jsou vyrobeny z kompozitního materiálu, což maximalizuje účinnost a snižuje rázy i opotřebení kluzných ploch. Výložník Merlo nabízí vysokou přesnost s milimetrovou přesností ovládání pohybů.

Pro zajištění maximální provozní bezpečnosti a snadného ovládání ve všech pracovních podmínkách a při použití různých dostupných pracovních nástavců mohou být rotační teleskopické manipulátory volitelně vybaveny dvěma kapacitními joysticky v kombinaci s posuvnými ovladači.
Tyto ovladače umožňují deaktivovat vybrané hydraulické funkce, aby se zabránilo neúmyslným pohybům, které by mohly vést k nesprávnému použití nástavce.
Například při práci s navijákem je možné zablokovat otáčení nástavce, což umožňuje obsluze pracovat ve správných úhlech a chránit tak lano navijáku před poškozením.

Systém ASCS je standardně vybaven 10,1" barevným displejem s integrovaným senzorem pro automatické nastavení jasu podle okolních světelných podmínek.
Díky tomu je vždy zajištěno snadné a přehledné zobrazení podmínek stability stroje, které jsou v reálném čase aktualizovány podle manipulovaného nákladu a použitého pracovního nástavce.
Obsluha má neustále přehled o tom, kdy dojde k zásahu bezpečnostního systému. Jakmile systém aktivuje ochranu a zablokuje všechny pohyby, zobrazí se vyskakovací okno, které operátorovi ukáže všechny pohyby a operace, jež neohrožují stabilitu stroje.
Součástí zobrazení je také náklonoměr, který pomáhá maximalizovat bezpečné používání stroje.

Systém ASCS společnosti Merlo umožňuje prostřednictvím displeje v kabině přizpůsobit rychlost jednotlivých pohybů výložníku i používaných pracovních nástavců.
Všechny tyto parametry lze nastavit podle potřeb obsluhy i konkrétních požadavků dané pracovní operace.
Do systému je možné uložit až devět různých konfigurací nastavení.

Displej systému ASCS zobrazuje maximální pracovní oblast dosažitelnou při manipulaci s aktuálním nákladem.
Ve verzi ASCS Plus, která využívá možnost nastavení stabilizátorů do libovolné polohy, se pracovní oblast automaticky mění podle skutečné polohy stabilizátorů.
Přesné vysunutí každého stabilizátoru je zobrazeno graficky (hodnota je vyjádřena v %). Se změnou polohy jednotlivých stabilizátorů se úměrně mění také hranice stability příslušné části pracovního diagramu.

Modely vybavené displejem systému ASCS jsou standardně osazeny systémem pro regulaci a zajištění konstantního průtoku hydraulického oleje k pracovním nástavcům prostřednictvím rychloupínače.
Tento systém umožňuje přesné nastavení průtoku oleje od nuly až po maximální hodnotu pro každý ze čtyř pomocných hydraulických okruhů umístěných na konci výložníku.
Toto řešení je volitelně dostupné také pro řadu dalších modelů.

V kombinaci s 10,1" barevným displejem systému ASCS je možné stroj vybavit přední a zadní kamerou.
Zadní kamera se automaticky aktivuje při zařazení zpátečky. Obraz z kamer je následně zobrazován přímo na displeji v kabině.
Ve všech případech lze kameru také ručně aktivovat prostřednictvím menu systému ASCS.

Pro zjednodušení uvedení stroje do provozu a usnadnění správného nastavení stabilizátorů umožňuje systém ASCS zobrazit stav vyrovnání rámu v reálném čase stisknutím tlačítka.
Ať už stroj pracuje na kolech nebo na stabilizátorech, je vždy možné kontrolovat stav vyrovnání a provádět odpovídající korekce pro zajištění maximální stability.

Rotační teleskopické manipulátory Merlo mohou být vybaveny různými řešeními pro otáčení otočné nástavby. V závislosti na konfiguraci stroje jsou k dispozici tři typy maximálního rozsahu otáčení:
- 400° otáčení – zahrnuje mechanický omezovač otáčení umístěný na 207° na pravé i levé straně, což umožňuje celkový rozsah otáčení přesahující 400°.
- 600° otáčení – s elektronickým omezovačem nastaveným na 300° na pravé i levé straně.
- Nepřetržité otáčení – bez omezovače, kdy se otočná nástavba může plynule otáčet bez přerušení.

Všechny rotační teleskopické manipulátory jsou vybaveny systémem samostabilizace a samovyrovnávání.
Pro dosažení správné stabilizace jsou v závislosti na produktové řadě k dispozici dvě různá řešení
- Zapnuto/vypnuto stabilizátory – jsou charakteristické pákovým ovládáním a nabízejí jednu pevnou stabilizační polohu. Zajišťují maximální jednoduchost obsluhy a rychlost použití.
- Vícepolohové stabilizátory – jsou vybaveny ramenem, které lze vysouvat směrem ven, a svisle spouštěnou stabilizační patkou. Toto řešení umožňuje stabilizaci stroje v nekonečném počtu konfigurací, od plně zasunutého výložníku až po jeho maximální vysunutí, a přizpůsobuje se tak požadavkům staveniště.

Rotační teleskopické manipulátory jsou standardně připraveny pro použití s pracovními plošinami pro práce ve výškách.
Toto řešení splňující normu EN280 zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zároveň zvyšuje všestrannost stroje.
Nový řídicí systém používaný pro pracovní plošiny navíc umožňuje proporcionální regulaci rychlosti pohybů v závislosti na zatížení a poloze výložníku. Tím se urychlují pracovní operace a zvyšuje se komfort a efektivita obsluhy.

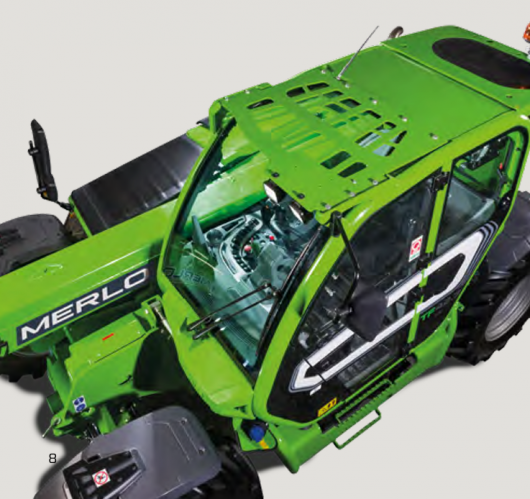

Konstrukce kabiny Merlo zaručuje vysokou úroveň funkčnosti a komfortu. Veškeré informace pro obsluhu i ovládací prvky jednotlivých systémů a zařízení jsou uspořádány s důrazem na optimální ergonomii.
Přepínač směru jízdy (vpřed/vzad) umístěný na volantu je zároveň integrován i do joysticku.

1. Displej ASCS
2. Kapacitní joystick
3. Volant a ovládací prvky převodovky
4. Displej převodovky
5. Pedály
6. Odkládací přihrádka a ovládání klimatizace

Sloupek řízení včetně volantu a displeje převodovky je výškově nastavitelný.
Displej zobrazuje všechny důležité informace pro provoz na komunikacích, jako jsou provozní náplně, teploty, rychlost a další údaje.

Klimatizační systém teleskopických manipulátorů Merlo byl vyvinut podle standardů automobilového průmyslu a ve srovnání s běžnými systémy zkracuje dobu vytápění i ochlazování kabiny přibližně na polovinu.
Nasávací otvor je umístěn na boční straně kabiny, mimo možné zdroje prachu a nečistot.
Uvnitř kabiny je umístěno osm ventilačních výdechů, z nichž tři jsou určeny pro odmlžování a odmrazování čelního skla, což zajišťuje optimální klimatický komfort za všech podmínek.

Aktivní systém odpružení výložníku (BSS – Boom Suspension System) je dostupný jako volitelná výbava. Chrání náklad během přepravy a zároveň zajišťuje vysoký jízdní komfort i při jízdě v náročném terénu.
Při nízké rychlosti (pod 3 km/h) se systém odpružení automaticky deaktivuje, aby byla zajištěna maximální přesnost a plný výkon výložníku.

Exkluzivní elektronicky řízený systém aktivního odpružení náprav Merlo účinně pohlcuje vibrace a zajišťuje vyšší jízdní komfort, zejména při práci v náročném terénu.
Kromě zkrácení přepravních časů a zvýšení pohodlí obsluhy funguje systém odpružení také jako korektor příčného i podélného náklonu. Díky tomu je možné pracovat bezpečně i na svažitém terénu.

Exkluzivní a inovativní systém EPD (Eco Power Drive), používaný u hydrostatických převodovek, je patentované řešení společnosti Merlo pro elektronické řízení a regulaci motoru a převodovky.
Systém EPD automaticky řídí a upravuje otáčky motoru, průtok hydrostatického čerpadla a zdvihový objem hydromotoru podle aktuálních provozních podmínek. Tím maximalizuje účinnost, snižuje otáčky motoru a umožňuje snížení spotřeby paliva až o 18 %.
Při průměrném využití 1 000 motohodin ročně může tato technologie přinést roční úsporu až 3 300 EUR.
Součástí systému EPD je také funkce samoakceleračního joysticku, která reguluje otáčky motoru proporcionálně podle pohybu joysticku – čím větší je jeho vychýlení, tím vyšší jsou otáčky motoru.
Tato funkce dále optimalizuje spotřebu paliva a zároveň zajišťuje maximální rychlost reakce při manipulaci s materiálem.

Jedním z hlavních cílů vývoje strojů Merlo je minimalizovat prostor potřebný pro manévrování a zároveň maximalizovat jejich obratnost. Nápravy Merlo umožňují dosažení maximálního úhlu natočení kol, což usnadňuje práci i ve velmi stísněných prostorech.
Obsluha může podle konkrétních požadavků pracovního nasazení zvolit jeden ze tří režimů řízení:
-Řízení předních kol – vhodné pro běžnou jízdu a přesuny po komunikacích.
- Řízení všech kol (krabí řízení / koordinované řízení) – zajišťuje minimální poloměr otáčení při manévrování.
- Krabí chod – všechna kola se natáčejí stejným směrem, což umožňuje boční pohyb stroje.

Teleskopické manipulátory Merlo jsou standardně vybaveny elektrickým, automatickým a časově řízeným odpojovačem akumulátoru, který zvyšuje účinnost a prodlužuje životnost baterií.
Po vyjmutí klíčku ze zapalování se automaticky spustí proces, který zcela odpojí elektrický obvod stroje, aniž by byla ohrožena spolehlivost elektronických řídicích jednotek.
Pro opětovnou aktivaci všech elektrických funkcí stačí obsluze znovu vložit klíček do zapalování.
V blízkosti akumulátoru je navíc umístěno tlačítko, které umožňuje ruční nouzové odpojení baterie podle aktuálních provozních potřeb.

Všechny teleskopické manipulátory této řady jsou vybaveny inovativním elektronickým kapacitním joystickem.
Tento ovládací prvek dokáže pomocí kapacitního senzoru rozpoznat přítomnost ruky obsluhy, takže není nutné používat samostatné bezpečnostní tlačítko typu „dead man“ pro aktivaci hydraulických funkcí stroje.
Joystick umožňuje ovládat všechny hlavní hydraulické pohyby stroje i pracovních nástavců. Standardně podporuje až čtyři nezávislé hydraulické funkce pracovního nástavce.
