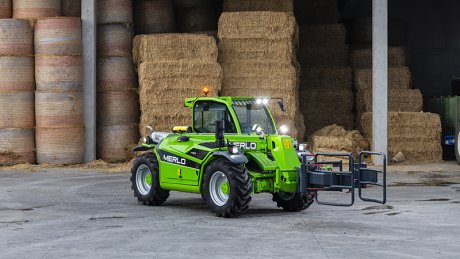

Merlo P30.7/TF30.7

Výsuvné rameno Merlo používá dvojitý profil ve tvaru „C“ z vysoce pevné oceli, svařované podél neutrální osy ohybu. Hydraulické hadice a elektrické kabely jsou umístěny uvnitř ramene v systému typu „kazeta“, což je chrání před možnými nárazy a zároveň umožňuje snadnou demontáž komponentů při potřebné údržbě. Rameno Merlo nabízí vysokou přesnost s možností ovládání pohybu v milimetrovém měřítku.

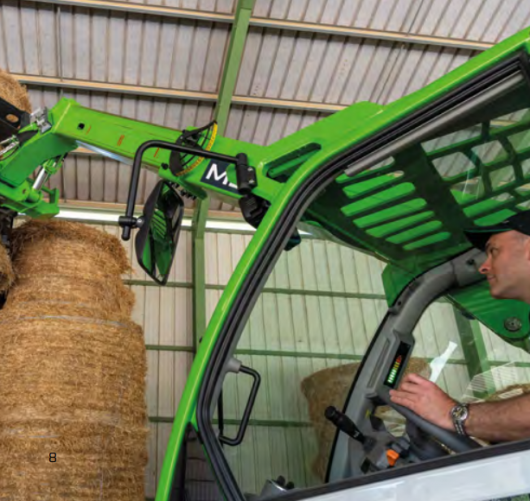

Aby teleskopické manipulátory Merlo plně splňovaly předpisy týkající se prevence převrácení směrem dopředu, jsou vybaveny funkcemi speciálně vyvinutými pro ochranu obsluhy před tímto rizikem, aniž by došlo ke snížení výkonu – zejména rychlosti pohybu ramene a nosnosti. Tyto funkce se liší podle produktové řady:

- Nejkompaktnější modely jsou vybaveny systémem v souladu s normou EN15000.
- Výkonnější řady doplňují bezpečnostní výbavu o inovativní systém ASCS.

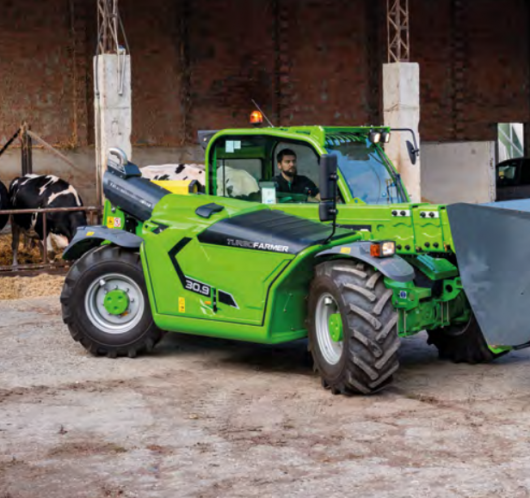

Díky menším rozměrům oproti běžným standardům na trhu rám minimalizuje celkovou velikost stroje. Je navíc vybaven vnější ocelovou výztužnou „pásnicí“. Konstrukce je navržena tak, aby maximalizovala pevnost rámu stroje, přičemž spodní část je zcela chráněna ocelovými plechy. Tyto plechy chrání všechny komponenty před možnými nárazy při jízdě v terénu.

Všechny teleskopické manipulátory Merlo mají nad skleněnou střechou kabiny kovovou konstrukci, která plně odpovídá normě FOPS úrovně II – nejpřísnější certifikaci zajišťující ochranu obsluhy před padajícími předměty. Ochranná mřížka Merlo na střeše kabiny je tvarována tak, aby minimalizovala dopad na viditelnost obsluhy, a zajišťuje:

- Dokonalé pohodlí v kabině
- Vynikající výhled na náklad
- Maximální bezpečnost pro obsluhu i komponenty kabiny, včetně střechy a horního stěrače čelního skla
- Možnost snadného demontování konstrukce obsluhou pro důkladné čištění střechy a čelního skla

Teleskopické manipulátory Merlo mohou být vybaveny pracovní plošinou. Toto řešení, v souladu s normou EN280, zajišťuje vyšší úroveň aktivní i pasivní bezpečnosti při práci ve výškách a zároveň zvyšuje všestrannost stroje.

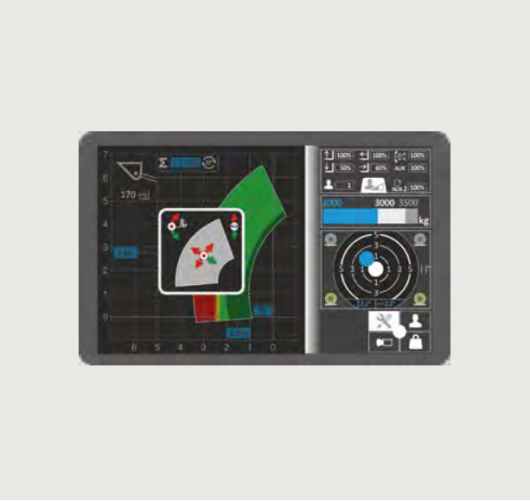

Systém ASCS je vybaven – buď volitelně, nebo ve standardní výbavě – barevným displejem o velikosti 10,1", který má integrovaný senzor pro automatické nastavení jasu podle okolních světelných podmínek.
Tím je zajištěna snadná a přehledná kontrola stavu stability stroje v reálném čase v závislosti na manipulovaném nákladu a použitém nářadí. Obsluha má vždy přehled o tom, v jakém okamžiku se aktivuje bezpečnostní systém. Jakmile systém zasáhne a zablokuje všechny pohyby, na displeji se objeví vyskakovací zpráva, která zobrazí všechny pohyby a operace, jež neohrožují stabilitu stroje. Nakonec je zobrazen i inklinometr pro maximálně bezpečné používání stroje.

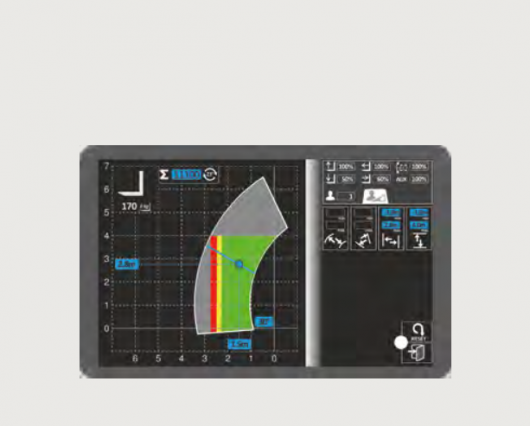

Speciální funkce, přístupná prostřednictvím displeje, umožňuje obsluze nastavit omezení pracovního prostoru.
Nastavení lze provádět pro svislé a vodorovné pohyby (minimální a maximální výšku a vysunutí) nebo pro relativní pohyby ramene (minimální a maximální úhel zdvihu a vysunutí).
Úpravy jsou jednoduché a přesné díky zelenému otočnému ovladači umístěnému poblíž joysticku, který umožňuje přesné nastavení s odchylkou pouhých 0,1 metru při ovládání ramene.
Úhel ramene lze nastavit s přesností na 1°.
Nastavení pracovního prostoru zvyšuje bezpečnost při opakujících se činnostech, zejména ve stísněných prostorech, například uvnitř skladů.

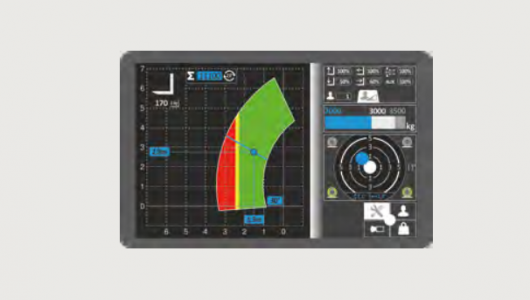

Systém ASCS Merlo využívá displej v kabině k přizpůsobení rychlosti jednotlivých pohybů ramene a připojeného nářadí. Všechny tyto parametry lze řídit podle potřeb obsluhy a požadavků dané práce.
Je možné uložit až devět různých nastavení.

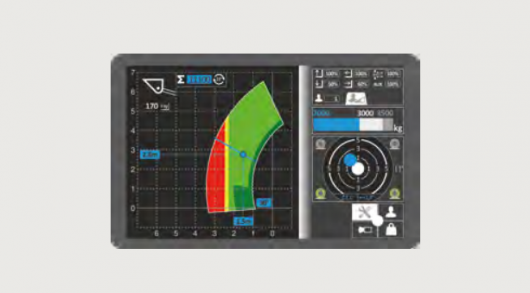

Při vybavení stroje lopatou, která je systémem správně rozpoznána, se automaticky aktivuje pracovní volná zóna.
Pracovní oblast zahrnuje dosah až 1 metr a zdvih 10°.
V této oblasti je možné ovládat stroj bez toho, aby řídicí systém při přetížení blokoval pohyb připojeného nářadí, což usnadňuje výkopové práce a zajišťuje dokonale plynulé pohyby.

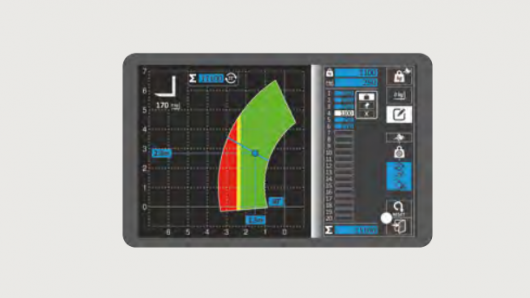

Displej systému ASCS zobrazuje hodnotu právě manipulovaného nákladu, a to buď manuálně, nebo automaticky, kdykoli je teleskopické rameno zdviženo nad výšku nastavenou obsluhou.
Průměrná tolerance naměřených hodnot sklonu ramene je ±5 % a může se lišit v závislosti na dynamických podmínkách stroje.
Systém dokáže uložit až 1000 různých měření a zobrazit celkovou hodnotu a posledních 20 naměřených hodnot.

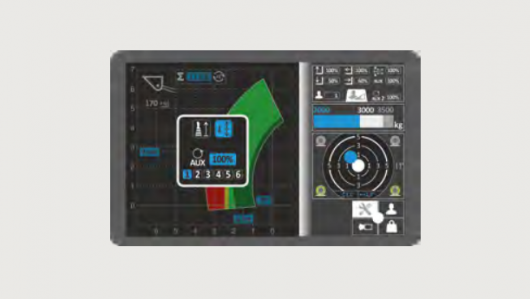

Modely vybavené displejem ASCS mají systém pro regulaci a dodávání konstantního průtoku oleje do připojeného nářadí prostřednictvím čelní příruby.
Tento systém umožňuje přesné a specifické nastavení průtoku oleje od nulové hodnoty až po maximální průtok pro každé ze 4 pomocných hydraulických výstupů umístěných na vrcholu ramene.
Toto řešení je také dostupné jako volitelná výbava pro několik dalších modelů.

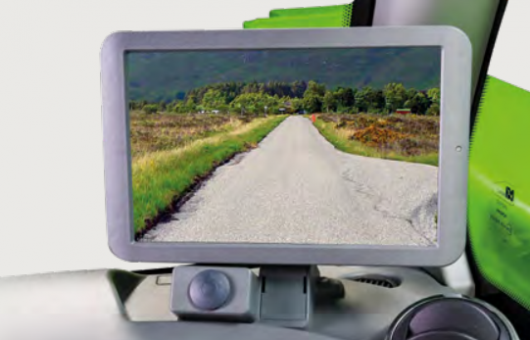

V kombinaci s 10,1" barevným displejem systému ASCS mohou být stroje vybaveny automatickou zadní kamerou, která se aktivuje při zařazení zpětného chodu.
Obraz ze zadní části teleskopického manipulátoru se zobrazuje přímo na displeji v kabině.
Kameru lze také aktivovat manuálně prostřednictvím menu systému ASCS.

Všechny modely jsou vybaveny spalovacím motorem v originálním uspořádání Merlo, vyvinutém při konstrukci modelů s panoramatickým výhledem. Toto uspořádání umisťuje motor podélně na pravou stranu rámu, což zajišťuje maximální přístupnost ke komponentům při pravidelné i mimořádné údržbě.
Výkonová řada použitých motorů se pohybuje mezi 75 a 115 HP.
Elektronické řízení vstřikovacího systému navíc umožňuje společnosti Merlo přesně a plynule přizpůsobovat výkon motoru podle požadavků zákazníka.

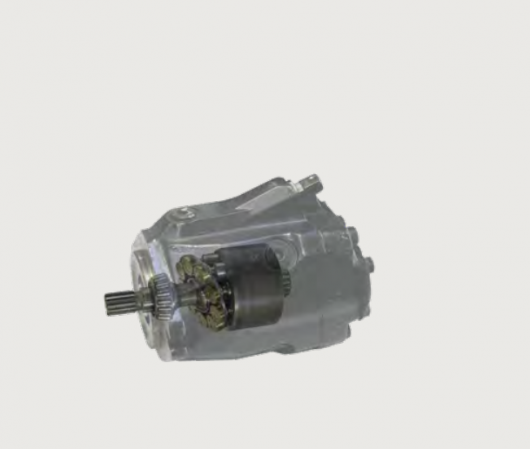

Kompaktní teleskopické manipulátory jsou jediné na trhu, které jsou vybaveny dvěma oddělenými okruhy pro hydrauliku a hydrostatiku, z nichž každý má vlastní olejovou nádrž.
Tyto modely lze vybavit dvěma různými hydraulickými řešeními:

- Hydraulika s otevřeným centrálním rozdělovačem (ozubené čerpadlo): Maximální provozní tlak je omezen na 210 barů, aby se snížilo opotřebení komponentů a přehřívání hydraulického oleje.
- Hydraulika s rozdělovačem Flow Sharing: Toto řešení maximalizuje účinnost a reakceschopnost systému a umožňuje současný provoz až tří hydraulických pohybů.

Nápravy kompaktních teleskopických manipulátorů Merlo jsou vybaveny planetovými převody, které zvyšují přenos točivého momentu na kola, snižují těžiště stroje a zároveň umožňují menší celkovou výšku.
Tento systém je kompletně navržen a vyráběn společností Merlo, aby poskytoval optimální kombinaci pevnosti, životnosti a účinnosti.
Nápravy jsou dále osazeny suchými kotoučovými brzdami dimenzovanými pro nízké provozní náklady.
Všechna ložiska a pouzdra jsou konstruována pro dlouhou životnost a minimální potřebu údržby.

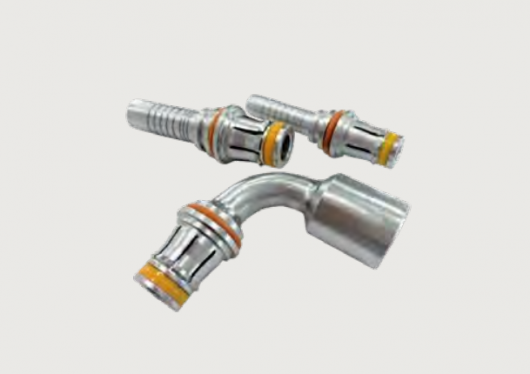

Jedinečné a patentované řešení.

Hydraulické spojky vyvinuté a vyráběné společností Merlo zajišťují:
- Rychlou montáž a demontáž
- Vyšší těsnost spojů
- Delší životnost komponentů
- Eliminaci rizika překroucení hadic či vedení

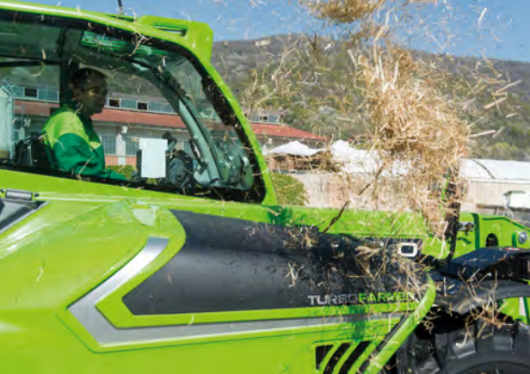

Technologie Fan Drive, dodávaná ve standardní výbavě, umožňuje změnu směru otáčení motorového ventilátoru – z režimu nasávání (chlazení chladičů) na režim vyfukování (čištění chladičů).
Tím se odstraňuje prach a nečistoty nahromaděné během práce a zajišťuje se stálý výkon a účinnost chladicího systému.

Kompaktní modely nabízejí dvě různé konfigurace.
Modely P27.6/TF27.6 jsou navrženy tak, aby poskytovaly výkon a výbavu odpovídající potřebám každého zákazníka, s důrazem na výkon, efektivitu a univerzálnost použití v jakýchkoli podmínkách.
Verze P27.6 Top se od verze Plus liší instalací výkonnějšího hydrostatického pohonu, který přenáší vyšší točivý moment na kola a dosahuje tažné síly až 4000 kg, tedy o více než 20 % vyšší než u modelu Plus.
Jedná se proto o ideální model pro uživatele, kteří požadují špičkový výkon, aniž by se museli vzdát mimořádné kompaktnosti a pohodlí.

Pro zajištění snadného přístupu do kabiny mohou být dveře teleskopických manipulátorů Merlo otevřeny až o 180°. Navíc je uvnitř dveří umístěno velké madlo, které pomáhá obsluze při vstupu a výstupu z kabiny.

Design Merlo zaručuje vysokou úroveň funkčnosti a komfortu; informace poskytované řidiči a ovládací prvky různých systémů a zařízení jsou uspořádány pro optimální ergonomii. Reverzní převod (reverse shuttle) na volantu je rovněž přítomen na joysticku.

Vyvinuta podle automobilových standardů, zkracuje dobu ohřevu i chlazení na polovinu oproti běžným klimatizačním systémům. Vstupní větrací otvor je umístěn na straně kabiny, mimo zdroje prachu a nečistot, a uvnitř kabiny je rozmístěno 8 ventilačních otvorů pro rovnoměrné rozložení vzduchu.

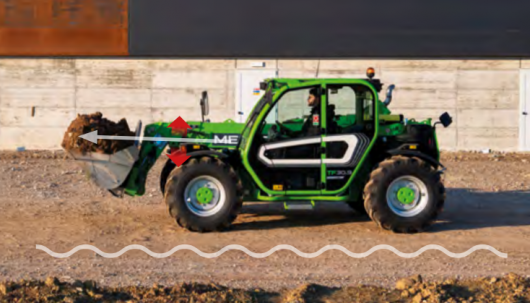

Na přání je k dispozici aktivní systém odpružení ramene BSS (Boom Suspension System), který chrání přepravovaný náklad a zároveň zajišťuje vysoký jízdní komfort v nerovném terénu.
Při nízké rychlosti (pod 3 km/h) se odpružení automaticky deaktivuje, aby byla zajištěna maximální přesnost a síla pohybů ramene.

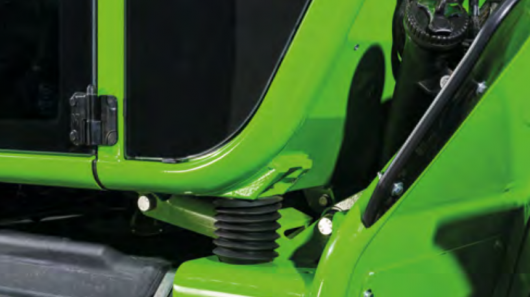

Modely této řady mohou být vybaveny exkluzivním a patentovaným systémem odpružení kabiny CS (Cab Suspension). Tento systém využívá aktivní hydropneumatické odpružení, které může obsluha ovládat přímo pomocí elektrického přepínače.
Při aktivním odpružení má kabina celkový zdvih 110 mm (-60 mm / +50 mm). Tím se výrazně snižují vibrace v kabině a zvyšuje se komfort obsluhy při jízdě i práci, a to jak na rovném, tak nerovném povrchu.

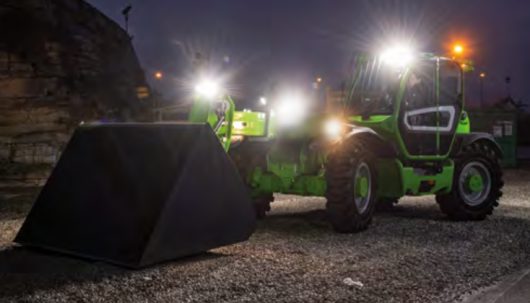

Všechny teleskopické manipulátory Merlo jsou standardně vybaveny silničním osvětlením a osvětlením zadní registrační značky.
Kompaktní modelová řada může být navíc osazena přídavnými předními a zadními světly umístěnými ve vrchní části kabiny. Toto řešení poskytuje optimální osvětlení pracovního prostoru i při zhoršených světelných podmínkách.
Volitelně jsou k dispozici také světla umístěná na výložníku, která osvětlují náklad v každé fázi zdvihu.

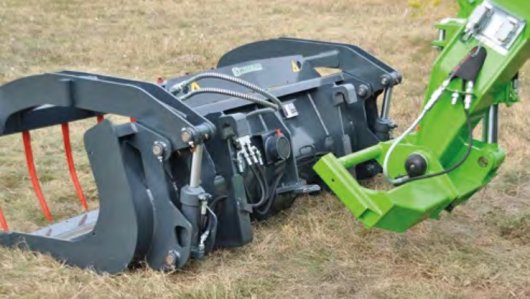

Stroje Merlo jsou vybaveny závěsem navrženým tak, aby zajistil špičkový výkon s každým typem nářadí, aniž by došlo ke zvýšení vlastní hmotnosti – což je zásadní pro dosažení mimořádné nosnosti.
Velký rozsah naklápění usnadňuje nakládání a vykládání materiálu pomocí lopat.
Zařízení Tac-lock, které je součástí standardní výbavy všech modelů, zaručuje maximální komfort obsluhy, protože umožňuje hydraulické uzamčení nářadí přímo z kabiny.

Vylepšená viditelnost zajišťuje efektivitu pohybu a bezpečnost při práci. Aby byly dosaženy tyto standardy viditelnosti, Merlo investovalo do optimalizace polohy kabiny a výložníku pro obsluhu. Stroj také disponuje důmyslným tvarem kapoty a velkou plochou skel, což umožňuje rychlé, bezpečné a přesné operace.
Navíc jsou na stroji instalovány tři různé stěrače, které zajišťují dokonalé čištění oken i při silném dešti. Elektrické ovládání v kabině umožňuje nastavit kontinuální nebo variabilní rychlost stírání podle aktuálních povětrnostních podmínek.

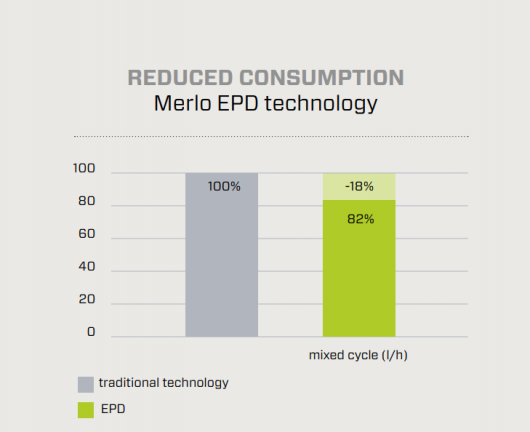

Exkluzivní systém EPD (Eco Power Drive) je patentované řešení značky Merlo pro elektronické řízení a regulaci motoru a převodového ústrojí.
U modelů se 115 hp systém EPD automaticky řídí a upravuje otáčky motoru, průtok hydrostatického čerpadla a zdvih hydrostatického motoru podle aktuálních pracovních podmínek. Cílem je maximalizovat účinnost a snížit otáčky motoru, což vede ke snížení spotřeby paliva až o 18 %.
Součástí systému EPD je také funkce „self-accelerating joystick” (samoakcelerující joystick), která řídí otáčky motoru úměrně míře vychýlení joysticku — čím větší vychýlení, tím vyšší otáčky motoru.
Tato funkce dále optimalizuje spotřebu paliva a zároveň maximalizuje reakceschopnost stroje při manipulaci s materiálem.

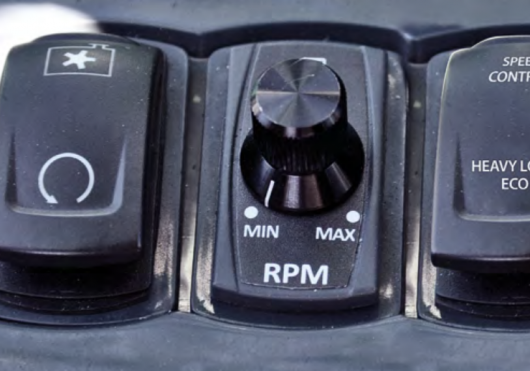

Patentovaný systém Merlo EPD Plus, určený pro hydrostatické převodovky, nabízí tři provozní režimy přizpůsobené různým pracovním podmínkám: „Heavy Load“, „Eco“ a „Speed Control“.

- Eco – optimalizuje výkon vzhledem ke spotřebě paliva a je vhodný pro lehčí pracovní operace.
- Speed Control – klíčový režim pro přepravu a tažení; umožňuje nastavit a udržovat konstantní pojezdovou rychlost bez ohledu na měnící se podmínky.
- Heavy Load – optimalizovaný režim pro nejnáročnější práce, při nichž je stroj využíván na maximum své kapacity.

Nápravy umožňují maximální úhel natočení kol pro snadné manévrování v úzkých prostorách. Navíc může obsluha stroje využívat tři různé režimy řízení (přední náprava, otáčení kolem středu (pivot) a boční pohyb (crab steering))., přizpůsobené konkrétním potřebám práce.

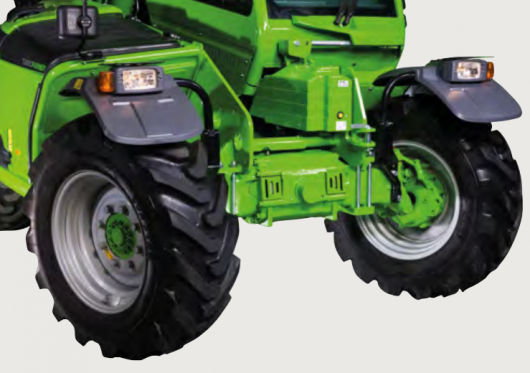

Teleskopické manipulátory Merlo jsou standardně vybaveny elektrickým, automatickým a časovaným odpojovačem baterie, který zvyšuje efektivitu a prodlužuje životnost baterií.
Vyjmutím klíčku ze zapalování se spustí proces, který zcela odpojí elektrický okruh stroje, aniž by byla ohrožena spolehlivost elektronických řídicích jednotek stroje.

Po odpojení okruhu může obsluha jednoduše znovu vložit klíček do ovládacího panelu a obnovit všechny funkce napájené z baterie.

K dispozici je také tlačítko umístěné v blízkosti baterie, které umožňuje nucené odpojení baterie, aby bylo možné splnit provozní požadavky dalších zařízení či údržby.

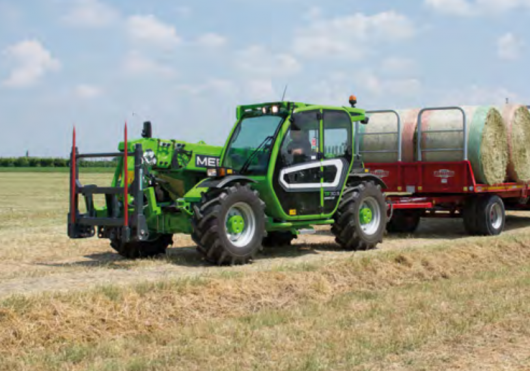

Aby byla zajištěna maximální univerzálnost těchto modelů, je možné teleskopické manipulátory schválit jako „zemědělské traktory s teleskopickým ramenem“, což umožňuje tažení přívěsů po veřejných komunikacích. K dispozici jsou různé možnosti pro připojení a brzdění přívěsů, přičemž maximální povolená tažná kapacita dosahuje 24 tun.
Pro zajištění plné viditelnosti tažného oka je na zadní část rámu instalováno zpětné zrcátko nakloněné tak, aby bylo jasně vidět oje nebo čep přívěsu.
Pro maximální všestrannost stroje jsou dále k dispozici různá řešení se zadními hydraulickými výstupy, které jsou proporcionálně ovládané a umožňují i nepřetržitý průtok oleje.
